描述
产品深度介绍

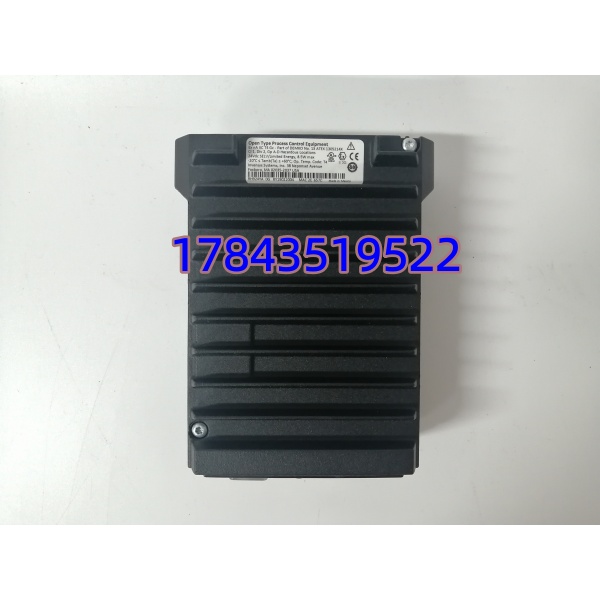

FOXBORO FCP280 RH924YA 是 Foxboro Evo I/A 分布式控制系统的现场核心控制器，采用无风扇铸铝密闭壳体，适配化工、电力、水处理等严苛工况，可单模块独立运行或双模块冗余容错架构。板卡搭载 1.2GHz PowerPC 604e 处理器，单台最多挂载 128 块 100/200 系列 FBM 现场总线模块，内置 4 路 HDLC 现场总线通道，搭配 100Mbps 光纤 / 铜网 Mesh 控制网络，支持在线镜像升级 OLUG，冗余主备切换时间低于 0.5 秒，停机风险大幅降低。自带前置 LCD 状态显示屏，可实时查看运行角色、通讯故障、同步状态，适配连续生产无间断控制场景，是老旧 FCP270 系统升级替换主流型号。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 核心处理器 | PowerPC 604e，主频 1.2 GHz |
| 内存配置 | 512MB SDRAM，2GB 板载 Flash 存储 |
| 控制区块内存 | 标准 15.75MB，增强 OLUG 模式 19.75MB |
| I/O 带载能力 | 最多 128 块 FBM；混合 100/200 系列时 100 系列上限 64 块 |
| 现场总线 | 4 路 HDLC 总线，速率 268Kbps，单总线最远 60m |
| 系统网络 | 100Mbps Mesh 以太网，支持光纤 / 铜缆 RH924WA/RH924UQ 适配卡 |
| 冗余性能 | 双模块同步冗余，故障切换≤0.5 秒，支持在线程序升级 |
| 供电规格 | 24V DC ±10%，单模块功耗 11W，冗余整机 20W |
| 工作温区 | -20 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +70 ℃ |
| 环境防护 | ISA G3 腐蚀等级，5~95% 无凝露湿度，海拔 3000m 以内 |
| 抗震抗冲击 | 5~500Hz 0.5g 振动，30g 半正弦冲击 |

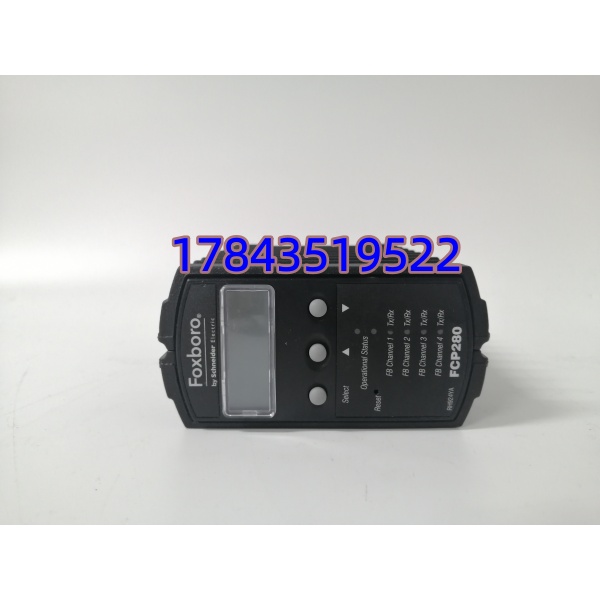

| 显示单元 | 前置 LCD 液晶面板，实时展示运行、通讯、同步状态 |
| 适配系统 | Foxboro Evo I/A，配套软件版本 V9.0 及以上 |
常见问题解答
Q1：FCP280 RH924YA 停产，能不能直接替换旧款 FCP270？
A：硬件底板尺寸兼容，但不能直接上电替换。FCP270 内存、总线算力更低，控制数据库镜像不通用；底板总线带载上限差距大，原有 128 块 FBM 配置换到 FCP270 会出现通讯卡顿、点位丢失。更换前需要导出完整程序，核对 I/O 数量，重新编译工程，同步升级系统软件至 V9.0 以上版本。
Q2：这款控制器支持热插拔吗？冗余架构可以不停机更换吗？
A：单控制器模式不支持热插拔，带电拔出会击穿底板总线芯片，造成全线 I/O 失联。双机冗余架构可在线更换备用从控制器，主控制器持续承担控制任务，更换全程无需工艺停机，更换完成后系统自动同步程序与参数。
Q3：冗余切换时间 0.5 秒以内，现场联锁会误动作吗？
A：正常同步状态下切换不会触发误联锁。主备控制器实时同步运算数据、报警状态、积分累积值，切换瞬间输出保持原有状态；只有双机同步中断超过 10 分钟才会存在波动风险，日常运维定期查看 LCD 同步状态即可规避。
Q4：全新原装现货质保多久，如何核验原厂正品？
A：现货统一提供 12 个月质保，质保覆盖硬件出厂缺陷，人为静电、过压、进水、腐蚀不在保修范围。核验方式：提供机身原厂序列号、完整原厂装箱单，可通过施耐德 Foxboro 备件渠道核验出厂批次；发货附带入库外观、24 小时满负载上电测试视频，测试包含总线带载、冗余切换、网络满流量老化项目。
Q5：底板四路 HDLC 总线最长能带多少 FBM，距离有什么限制？
A：单路 HDLC 总线标准最远 60 米，搭配 FBI200 隔离器可延长至 1km；整机四路总线合计最多挂载 128 块 FBM，其中老式 100 系列模块总数不能超过 64 块，超出会出现总线拥堵、数据刷新延迟。
