产品深度介绍

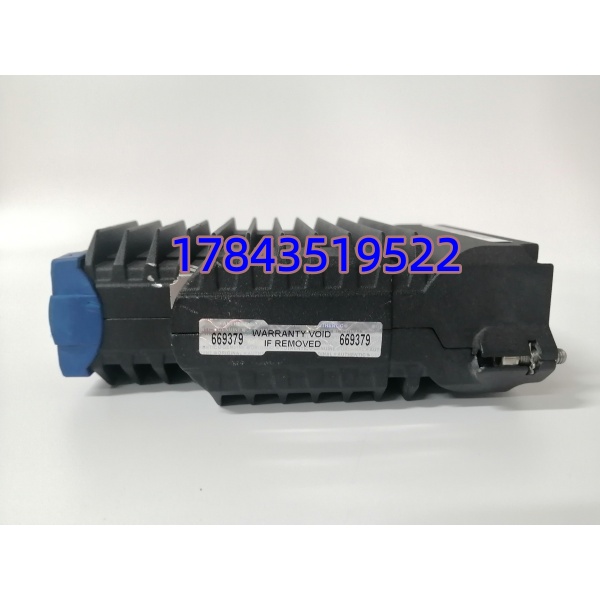

FOXBORO FCP270 P0917YZ 是 I/A Series 系统标准分布式现场主控单元，部署在现场机柜，就近对接各类 FBM 输入输出卡件，替代集中式机房控制器，缩短现场仪表布线距离，降低信号干扰风险。模块搭载 32 位工业 RISC 处理器，单秒可执行 10000 组控制功能块，支持 0.05 秒～60 分钟多档位扫描周期；硬件标配双路 100Mbps 光纤以太网，可搭建冗余 MESH 控制网络，关键工况支持主备双 FCP270 容错配置，切换过程无工艺中断。适配化工、油气、电力、造纸等 G3 级腐蚀粉尘工况，压铸铝机身无风扇散热，可安装在密闭无通风机柜；同时兼容 2Mbps 高速 200 系列 FBM 与 268Kbps 老式 100 系列 FBM，适配老系统改造扩容场景。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整料号 | FCP270 P0917YZ |
| 处理器 | 32 位 RISC 工业处理器，100MHz 主频 |
| 存储配置 | 16MB SDRAM 运行内存，32MB Flash 程序闪存 |
| 控制性能 | 10,000 个功能块 / 秒，支持 4000 套独立控制方案 |
| 现场总线 | 双 HDLC 通道，2Mbps (200 系列 FBM)/268Kbps (100 系列 FBM) |
| FBM 带载能力 | 无 FEM100 扩展：32 块 200 系列；配 FEM100：128 块 200 系列；最大 64 块 100 系列 |
| 控制网络 | 双路 100Mbps 全双工光纤以太网，冗余 A/B 网 |
| 冗余模式 | 支持主备双机容错，在线无停机固件升级 |
| 供电规格 | 背板 24 VDC 冗余供电，整机功耗 8.5 W |
| 工作温区 | -20 ℃ ~ +70 ℃，存储 – 40 ℃ ~ +85 ℃ |
| 环境等级 | ANSI/ISA S71.04 G3 恶劣工业环境 |

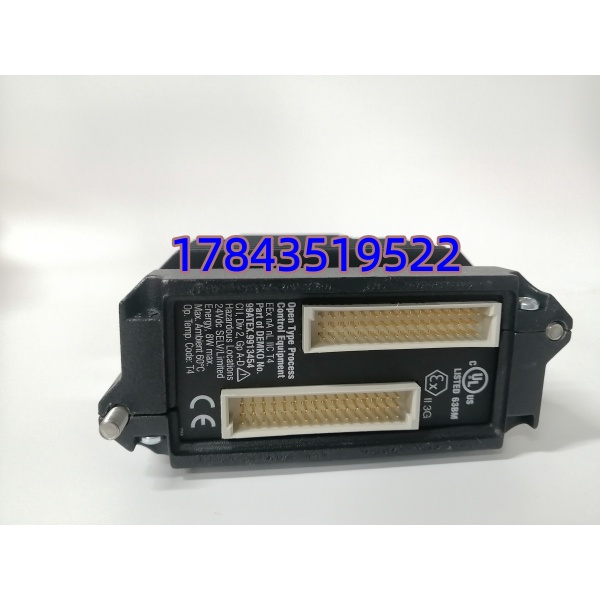

| 安装方式 | DIN 导轨标准 I/A 机架槽位，防呆插槽设计 |

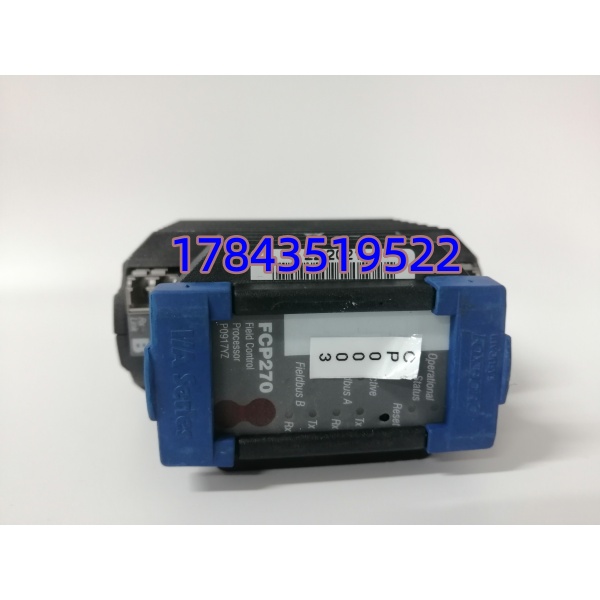

| 状态指示 | 电源、A/B 网通讯、现场总线、红外调试多组 LED 指示灯 |
| 认证标准 | CE、UL、CSA 工业安全认证 |
质量检测
1. 入库验收检测来源追溯核验：核对原厂外包装序列号、机身标签 P0917YZ 编码，支持 FOXBORO 官网序列号溯源查询外观全检：压铸铝外壳无磕碰变形、PCB 无腐蚀焊补、光纤接口无划痕、无上机插拔磨损痕迹附件核对：原厂防静电密封袋、产品标签、出厂标识完整齐全
2. 上机功能实测（I/A Series 原厂测试机架）
- 通电自检：电源指示灯稳定常亮，无 ERR 故障红灯告警
- 双光纤网络测试：A/B 两路光纤分别接入交换机，连续 72 小时稳定收发数据包无丢包
- HDLC 现场总线带载测试：挂载多块 FBM201 模拟仪表，全点位采集信号无失真
- 冗余切换模拟测试：手动切断主机供电，备机无缝接管控制，输出无波动
- 24 小时满载老化测试，记录模块温升、通讯负载，留存完整测试视频与纸质报告，可同步发给客户核验
3. 电气参数检测500V 摇表绝缘电阻测试，背板对地绝缘＞10 MΩ24VDC 供电波动冲击测试，验证电源抗干扰硬件保护光端口功率检测，收发光功率符合原厂标准区间
4. 固件与配置核验读取机身出厂固件版本，按客户现场系统需求可提前刷新适配固件；记录总线、冗余拨码原始位置存档，避免交付配置混淆。
5. 终检封装质检人员签字确认合格，独立真空防静电袋封装，加厚气泡膜 + 硬纸箱防护，粘贴 QC 合格标签标注检测日期、序列号。
