描述
产品深度介绍

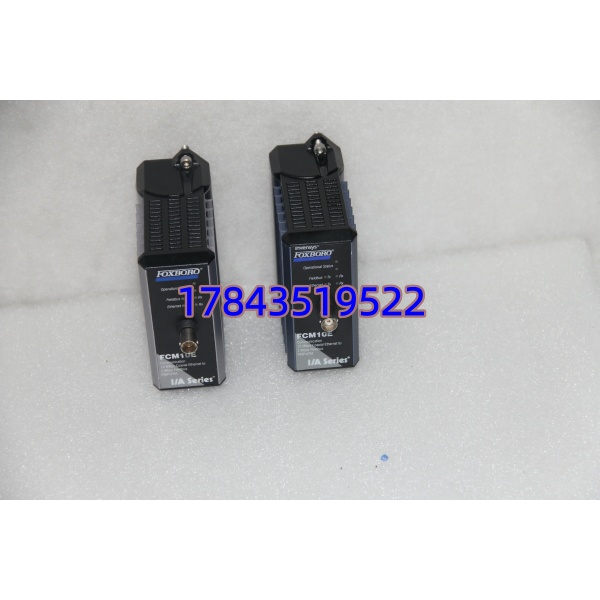

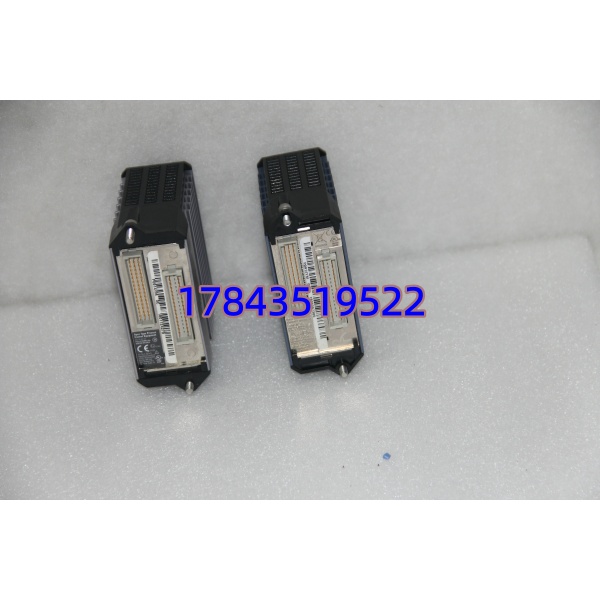

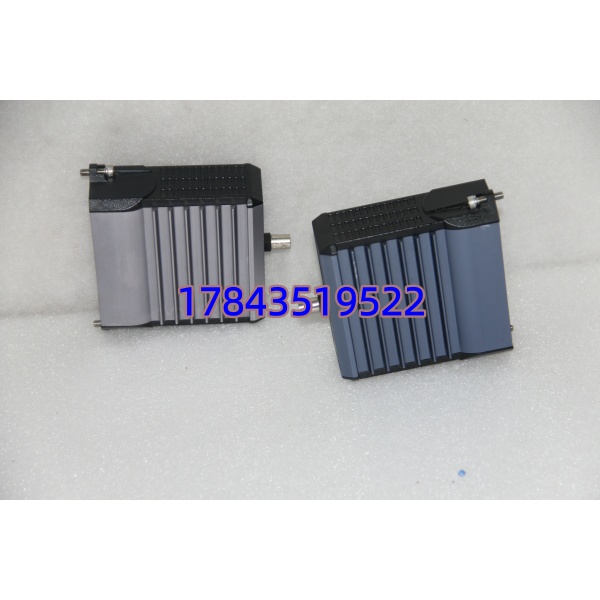

Foxboro FCM10E 是 I/A Series DCS 系统的核心通信枢纽，负责控制站（10Mbps 以太网）与现场总线模块 FBM（2Mbps）之间的信号转换、隔离与数据转发。模块成对冗余使用，确保通信无单点故障；单 / 一对 FCM10E 最多可管理 30 个 FBM，广泛应用于石油、化工、电力等流程工业的分布式控制场景。
FCM10E
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FCM10E（P0914YM） |
| 信号转换 | 10Mbps 以太网 ↔ 2Mbps 现场总线 |
| 通信冗余 | 支持双机冗余（成对使用） |
| 带载能力 | 最多 30 个 FBM 模块 |
| 电气隔离 | 主干网与模块总线间电隔离 |
| 电源 | 24VDC ±5%/-10%，功耗≤7W |
| 工作温度 | -40℃ ~ +85℃ |
| 安装方式 | DIN 导轨安装 |
| 尺寸（宽 × 高 × 深） | 130 × 200 × 30 mm |
| 重量 | 约 0.5 kg |
FCM10E
典型应用场景
- DCS-FBM 通信：I/A Series 控制站与现场 I/O 模块（如 FBM206）的数据交互
- 远程 I/O 扩展：长距离现场总线网络，连接 30 个以内 FBM，节省布线成本
- 冗余系统构建：成对部署 FCM10E，实现通信链路冗余，满足 SIL2/SIL3 安全要求
- 多节点控制：炼油、化工装置中分散 I/O 的集中监控与联锁控制
常见问题解答 (FAQ)
Q1：FCM10E 必须成对使用吗？
A：冗余模式下必须成对使用；非冗余模式可单模块运行，但不推荐用于关键回路。
Q2：支持热插拔吗？更换需要停机吗？
A：支持热插拔。冗余配置下可在线更换单模块，不影响系统通信与 FBM 运行；更换时需佩戴防静电手环。
Q3：通信中断是什么原因？
A：常见 3 个原因：
- 接线故障：同轴电缆 / 总线接头松动或损坏，重新紧固或更换
- 模块冗余配置异常：主备模块版本不一致或组态错误，核对固件与配置
- FBM 地址冲突：多个 FBM 设为同一地址，重新分配地址并下载组态
Q4：质保多久？是翻新件吗？
A：提供12 个月质保。所供 FCM10E 为全新原装库存，非翻新件，可提供：
- 原厂防静电包装与序列号
- 入库检测报告与通信测试视频
