描述
键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / PN | FBM242 / RH916TA |
| 通道配置 | 16 路独立隔离离散输出（固态 / 继电器可选） |
| 输出 ratings | 120/240VAC 2A；125/150VDC 2A；30VDC 3A |
| 隔离强度 | 通道间≥1500VAC；通道 – 地≥2500VAC |
| 电源 | 24VDC（12–48VDC 宽压），功耗≤7W |
| 通信 | 支持 I/A 总线、RS-485/Modbus RTU |
| 工作温度 | -20°C ~ +60°C（G3 级恶劣环境） |
| 尺寸 / 重量 | 170×105×32mm / 约 0.6kg |
| 认证 | CE、UL、CSA、RoHS |
产品深度介绍

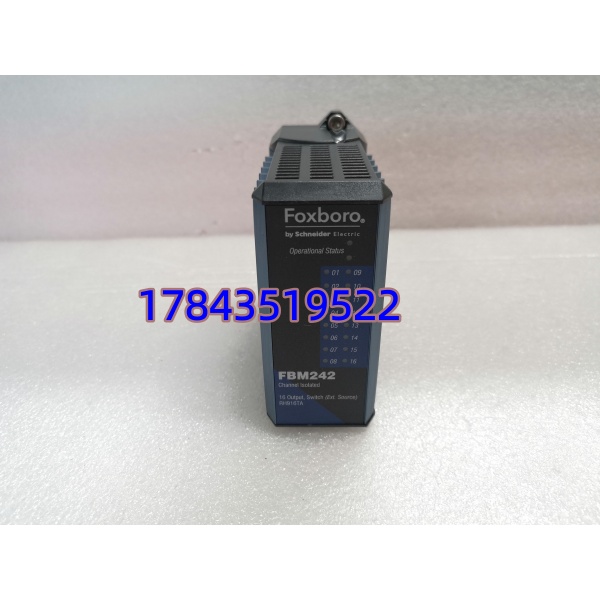

FOXBORO FBM242 RH916TA 是I/A Series DCS系统的高可靠离散输出卡件，专为化工、电力、石化等强干扰、高安全等级场景设计。
- 全通道隔离：每路输出独立电气隔离，避免共地干扰与故障扩散，适合防爆 / 本安区域。
- 多电压兼容：交直流通用，直接驱动现场电磁阀、接触器、报警灯，省去中间继电器。
- 工业级抗扰：压铸铝外壳、宽温、抗振动，适应G3 级高粉尘 / 腐蚀性环境。
- 冗余适配：支持双电源冗余，配合 I/A 系统实现无间断控制。
应用场景
- 化工 / 石化：反应釜阀门、进料 / 排料开关、安全切断阀控制。
- 电力 / 电站：锅炉辅机、脱硫脱硝设备、高压开关联锁输出。
- 水处理：泵 / 阀组、加药装置、沉淀池排泥阀控制。
- 油气 / 能源：压缩机、管线阀门、火炬点火 / 熄火联锁。
质量与供货提示
- 状态：原厂已停产（EOL），市场以拆机二手 / 库存新件为主，假货翻新多。
- 鉴别要点：核对机身标签（FBM242/RH916TA）、序列号可查；全新件带原装盒、端子、质保卡。
- 替代建议：Emerson FBM244（升级款）、MOXA ioLogik E1210、研华 ADAM-5069。
技术避坑指南
- 外部电源极性接反
- 问题：24VDC 正负极接反，模块不工作或烧毁。
- 避坑：严格按标签接线；建议串接2A 保险丝防反接 / 短路。
- 输出过载 / 浪涌
- 问题：驱动大功率感性负载（如接触器），浪涌击穿输出。
- 避坑：感性负载并续流二极管 / RC 吸收器；每路电流≤2A。
- 隔离与接地不当
- 问题：未隔离或接地不良，干扰导致误动作。
- 避坑：通道间不共地；模块与机柜可靠接地（≤4Ω）。
- 环境超温
- 问题：机柜温度 > 60°C，模块热保护停机。
- 避坑：加强机柜散热；远离变频器、大功率热源。
