描述
产品详情

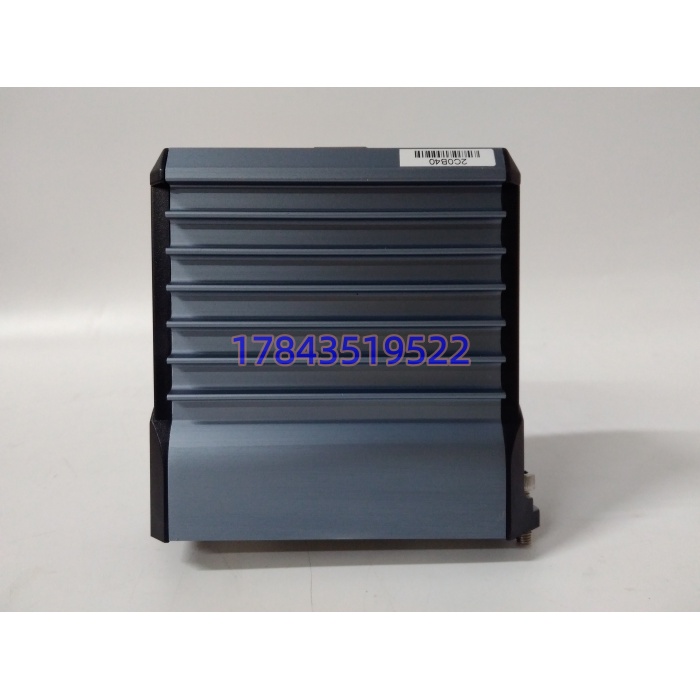

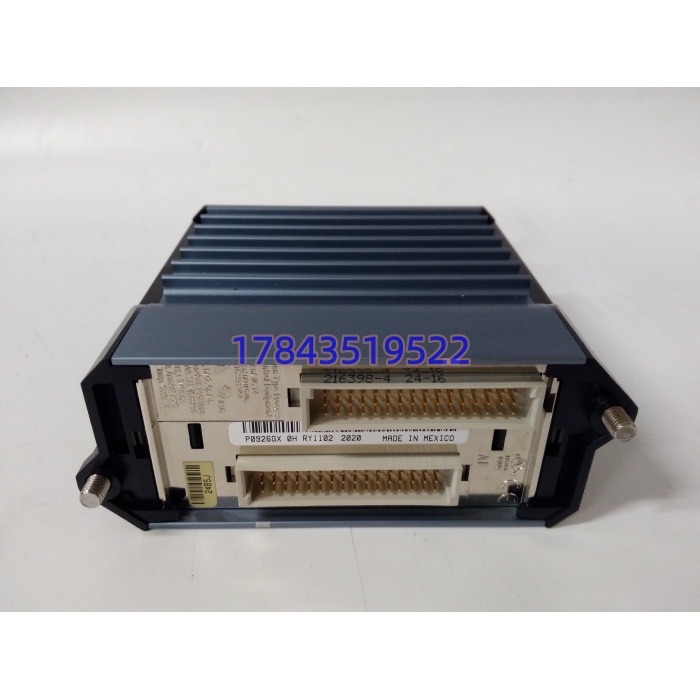

・型号：FBM233 P0926GX・品牌：Foxboro・系列：I/A Series
规格参数
- 产品类型：FDSI 现场设备系统集成模块
- 以太网接口：RJ45，10/100Mbps 自适应
- 最大接入设备：单模块最多 64 台以太网现场设备
- DCI 数据连接上限：2000 个数据点
- 供电：24VDC ±10%，最大功耗 3W
- 冗余方案：支持双模块主备冗余，自动切换
- 支持协议：Modbus TCP（驱动程序下载加载）
- 安装底座：兼容 200 系列标准模块化底座
- 工作温度：-20℃ ~ +60℃（控制柜内）
- 环境等级：G3 工业恶劣环境适用
- 防护等级：IP20，仅限柜内安装
- 重量：约 284g
- 硬件特性：原厂支持热插拔
产品介绍
FBM233 P0926GX 是 I/A Series 系统的以太网网关模块，业内简称 FDSI 模块。作用是打通 Foxboro DCS 和第三方以太网仪表、PLC、智能阀门控制器的数据通道，把外部设备点位转换成 DCS 内部可用的 DCI 数据块。
坦白讲，很多现场容易混淆 FBM232 串口模块与 FBM233。FBM232 面向 RS485，FBM233 专门处理以太网设备。模块驱动程序独立存储，更换备件后必须重新下载驱动与端口组态，仅拷贝控制画面无法完成恢复。该型号属于成熟存量备件，原厂长周期供货，装置抢修大多依靠现货备件缩短停机窗口。
应用场景与行业案例
现场经常碰到这类难题：装置新增第三方智能仪表、小型 PLC，原有 DCS 缺少以太网对接接口；通信网关单点故障会造成一整段外部设备数据全部失联，影响工艺监控与联锁判断。典型场景：
- 石化炼化装置：接入智能流量计、色谱分析仪 Modbus TCP 信号进 I/A DCS。
- 油气增压场站：第三方压缩机控制系统数据上传 Foxboro 主控。
- 火电辅控系统：循环水、化水就地 PLC 与机组 DCS 数据互通。
- 精细化工装置：批量智能阀门定位器集中数据采集。
真实案例：某炼化连续重整装置依靠一对冗余 FBM233 采集色谱分析仪数据。单块模块故障，运维直接更换二手同型号卡件，上电后模块指示灯正常，但始终无法建立通讯。排查后发现备件内部无对应 Modbus TCP 驱动，现场只导入画面，遗漏驱动下载步骤。重新在线加载驱动、配置设备表，通讯恢复。工程师提醒：FBM233 更换备件，驱动、端口参数、设备点位组态三步缺一不可。
