描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | FBM233 FDSI 以太网集成模块 |
| 网络接口 | 单路 RJ45，10/100Mbps 自适应铜缆以太网 |
| 单模块外设容量 | 最多 64 台以太网现场设备 |
| 数据连接上限 | 单模块支持 2000 个 DCI 数据交互点 |
| 冗余方案 | 两块 FBM233 成对配置，主 / 备自动无扰切换 |
| 兼容驱动 | Modbus TCP、EtherNet/IP、Triconex、西门子 S7 以太网驱动 |
| 背板总线 | I/A 标准 Fieldbus 背板，2Mbps 高速交互 |
| 机架供电 | DC 24V（19.2V~28.8V 宽压适配） |
| 整机功耗 | 最大 12 W |
| 安装方式 | I/A 标准 16 槽机架直插，支持在线热插拔 |
| 环境等级 | G3 工业恶劣环境认证，耐受粉尘、轻微腐蚀气体 |
| 工作温度区间 | -20 ℃ ~ +60 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 配套控制器 | FCP270、FCP280 系列过程控制器 |
| 适配端子底座 | 标准 TA 系列 I/A 端子组件 |

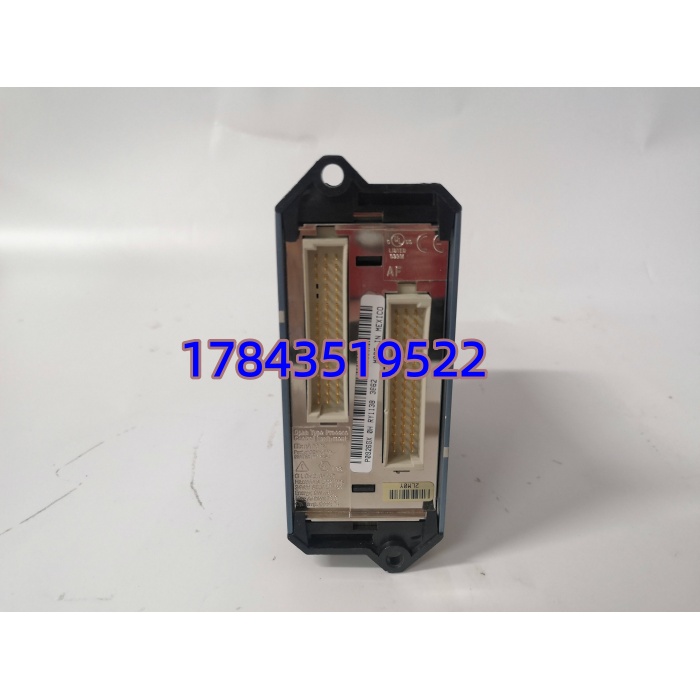

产品深度介绍

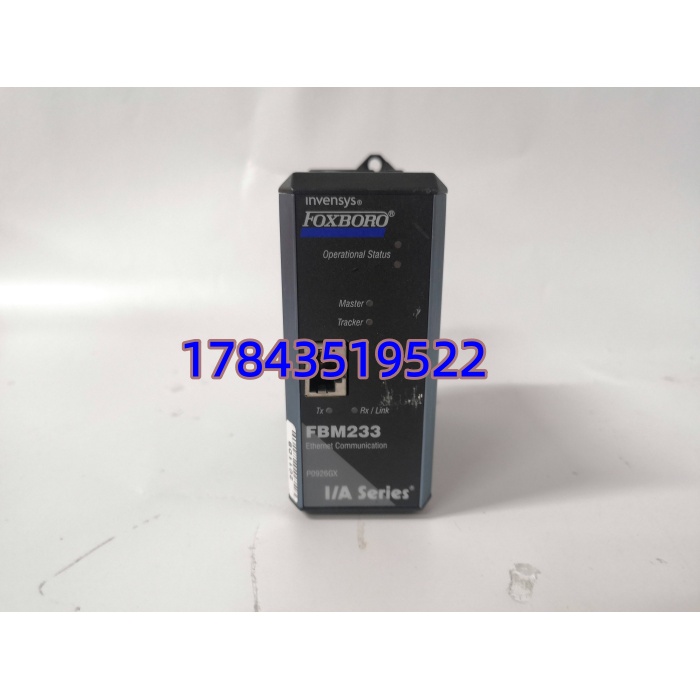

FBM233 是 Foxboro I/A 系列 DCS 专用以太网网关模块，核心作用是打通 DCS 与各类第三方自动化设备的数据通道，无需额外中转服务器即可把外部仪表、PLC、SIS 联锁数据接入中控数据库。模块自带可下载协议驱动，主流 Modbus TCP、Triconex 三重冗余系统、罗克韦尔 EtherNet/IP、西门子以太网均可兼容；两块同型号 FBM233 成对部署可实现通讯链路全冗余，主模块链路故障时备用模块自动接管，数据采集无中断、无跳变。硬件搭载独立运算芯片，通讯负载不占用 FCP 控制器算力，内置完整链路诊断，网线断线、外设离线、通讯超时都会在 DCS 画面弹出告警。工业加固 PCB 适配化工、电厂高干扰机柜，是跨系统数据交互故障更换频次最高的通讯备件。
技术避坑指南
1. 协议驱动版本不匹配，外设通讯频繁超时
问题：新模块搭载新版驱动，原有老款 PLC 固件不兼容，数据读取间断丢失，DCS 画面点位跳变。
避坑：拆机前导出当前 FBM233 驱动版本存档，采购时同步匹配对应驱动固件；上机前先下载配套驱动再配置外设参数。
真实案例：某电厂检修未核对驱动版本，更换后变频 PLC 每半小时掉线一次，重新刷写适配驱动才恢复稳定。
2. 冗余成对模块不同批次，主备切换卡顿丢数据
问题：新旧批次 FBM233 内部时序参数存在偏差，链路故障切换瞬间出现 2–3 秒数据空白，安全联锁短时失效。
避坑：冗余系统备件成对采购、成对更换，两块模块硬件、驱动版本保持完全统一。
3. 以太网网线屏蔽两端接地形成地环路
问题：交换机与设备侧屏蔽层全部接地，地电位差产生干扰电流，通讯数据包大量丢包，点位刷新延迟。
避坑：以太网屏蔽双绞线仅在 DCS 控制柜单侧接地，远端 PLC / 仪表端屏蔽层悬空。
4. 静电击穿 RJ45 网口收发芯片
化工、电厂干燥机柜未佩戴防静电手环插拔模块，网口隔离芯片静电击穿，以太网完全无握手信号。
避坑：全程佩戴防静电手环，操作台铺设防静电垫，禁止徒手触碰前端 RJ45 接口与电路板背面铜箔。
5. 混淆 FBM230/232/233 三类 FDSI 模块
FBM230/232 为串口通讯卡，无以太网硬件，无法替代 对接以太网 PLC、SIS 系统，替换后跨系统数据采集功能直接失效。采购必须完整提供型号 。
