产品详情

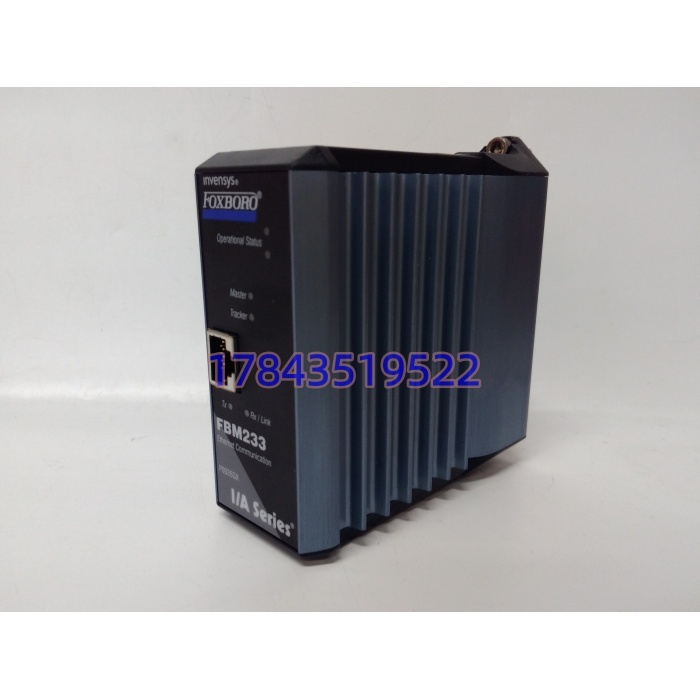

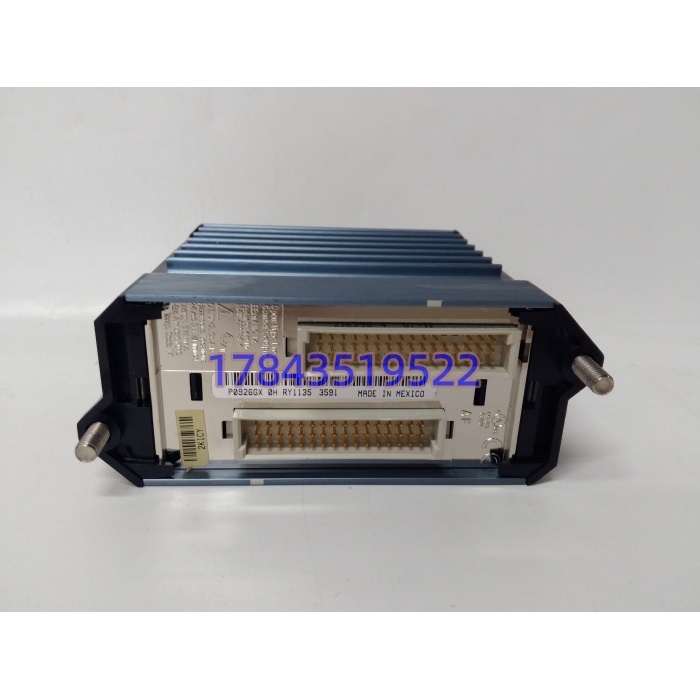

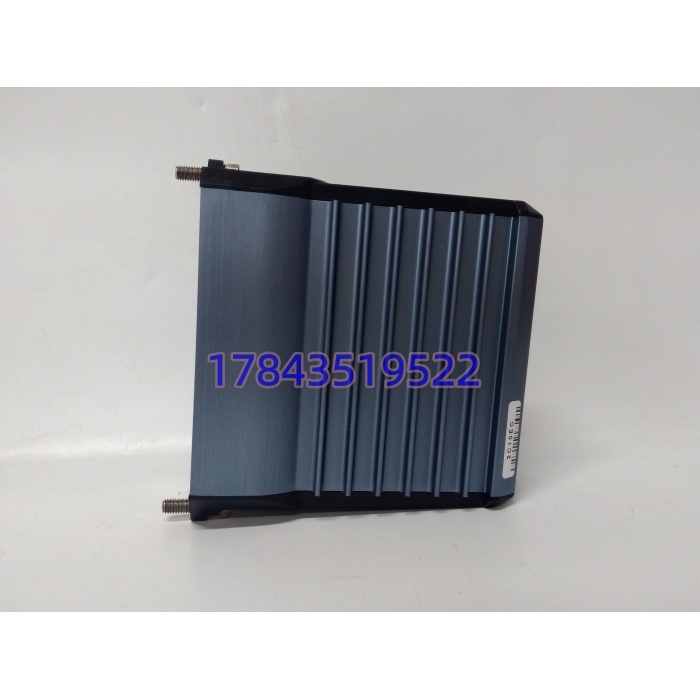

・型号：FBM233，P0926GX・品牌：Foxboro（Schneider Electric）・系列：I/A‑Series DCS
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 硬件形态 | I/A‑Series 标准机笼 FBM 槽位，对接 SBUS 背板总线 |
| 网络接口 | RJ45，10/100Mbps 自适应以太网 |
| 冗余模式 | 两块 FBM233 成对配置，主 / 备自动跟踪切换，输出同步下发 |
| 协议支持 | Modbus‑TCP，可下载对应驱动接入第三方 PLC、仪表、子系统 |
| 最大设备接入 | 单模块最多 64 台外部以太网设备，最多 2000 个 DCI 数据点映射 |
| 供电 | 背板总线供电，整机功耗约 5‑7W，DC24V 系统供电 |
| 面板指示 | 运行、故障、网络链路状态 LED 指示灯 |
| 环境等级 | G3 恶劣工业环境，工作温度‑20℃~+60℃机柜内部，ISA‑S71.04 标准 |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95%，无冷凝 |
| 防护等级 | IP20，机柜内安装 |
| 配套部件 | I/A‑Series 机笼、FCP 控制器、工业屏蔽交换机、网线 |
| 生命周期 | EOL 停产，原厂不再生产全新硬件，仅提供有限返修服务Schneider … |
| 备注 | 固件驱动版本必须匹配 I/A 系统镜像版本；FBM232 不支持硬件冗余，不要混淆替换 |
产品介绍
FBM233 是 I/A‑Series 平台的 FDSI 冗余网关，专门用来把第三方以太网设备数据接入 Foxboro DCS。FBM232 是同系列非冗余版本，而 FBM233 支持两块卡件做硬件级主备冗余，主卡故障瞬间切换至备卡，工艺数据不会中断丢失。模块需要下载对应协议驱动，再做端口、设备、点位映射组态，才能读取第三方 PLC、分析仪、成套设备数据送入 DCS 操作站与数据库。
坦白讲，大量炼化、化工老装置都在用这套卡件做第三方子系统对接。现场踩过不少坑：网口受现场浪涌冲击损坏；模块固件驱动版本与 DCS 镜像不匹配，频繁报通讯超时；模块挂载点位过多，内存占用跑满 100% 导致断连；更换备件之后驱动与组态全部清空，很多工程师直接上电，结果完全不通讯。整套硬件已经停产，DCS 升级工程量巨大、停机窗口很难拿到，多数化工厂会储备经过拷机测试的备件。驱动程序、端口、设备组态全部保存在模块 Flash 内部。
应用场景与行业案例
痛点切入：我在现场遇到过成对冗余配置中，主 FBM233 网口芯片击穿，虽然备卡自动接管，通讯暂时恢复，但模块硬件降级，失去冗余保护；原厂无全新现货，装置处于单点故障风险。典型场景
- 石油化工 I/A‑Series DCS 装置，对接第三方 PLC、压缩机机组控制系统。
- 煤化工成套装置，Modbus‑TCP 子系统数据接入 DCS 操作监控。
- 制药、精细化工存量 Foxboro 平台，第三方仪表、分析设备数据采集。
- 老装置暂不具备 DCS 改造，备件轮换维持第三方通讯链路长期运行。
真实案例：某炼化装置，成对冗余 FBM233 其中一块网口损坏，系统报 FBM 硬件故障告警，备模块接管通讯，工艺暂时不受影响。现场没有备用卡件，外部调货周期 24 天。故障期间运维班组密切监视第三方子系统全部测点，禁止在线修改 FDSI 组态。备件到货后核对固件驱动版本，按顺序下载驱动、端口配置、设备点位组态，短停机窗口完成换件，验证主备切换功能正常，事后将 划入 A 类 DCS 关键备件台账。
