描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | FBM233 |
| 系统适配 | Foxboro I/A Series / Evo DCS |
| 通信接口 | 1×RJ45 10/100Mbps 以太网（铜缆） |
| 支持协议 | Modbus TCP/IP、HART、Foundation Fieldbus、Ethernet/IP |
| 设备连接 | 单模块最多连接 64 台 现场设备 |
| 数据容量 | 最多约 2000 个 数字 I/O 点 |
| 电源 | 24VDC ±20%；冗余版可 48VDC |
| 功耗 | 非冗余约 5W；冗余约 10W |
| 工作温度 | -40℃ ~ +70℃（部分规格 -40℃~+85℃） |
| 防护等级 | IP66 / NEMA 4X（防尘防水） |
| 冗余 | 支持模块级 1:1 冗余（主 / 备自动切换） |
| 尺寸（非冗余） | 146mm × 89mm × 30mm |
| 重量（非冗余） | 约 0.5kg；冗余约 2.7kg |
产品深度介绍

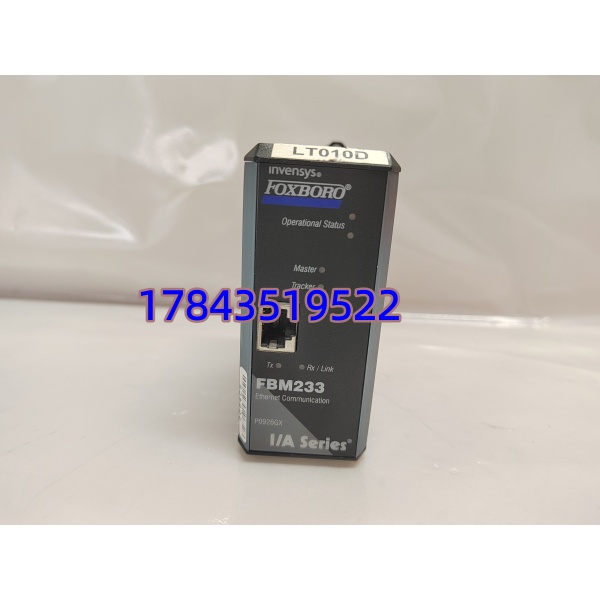

FBM233 是 Foxboro I/A 系统的FDSI 网关模块，核心作用是协议转换与现场设备集成，而非传统 I/O 卡件。它提供标准以太网接口，让 DCS 能直接读写 Modbus 仪表、HART 阀门定位器、第三方 PLC 等设备，省去额外网关。
- 协议兼容强：原生支持 Modbus TCP、HART、FF 现场总线，适配绝大多数智能仪表与执行器。
- 高密度连接：单模块带 64 台设备，适合规模化工厂整合第三方资产。
- 冗余高可靠：双模块冗余配置时，主模块故障备机无扰切换，不影响控制回路。
- 工业级防护：IP66 防护，耐受粉尘、溅水、振动与 EMI，适合柜内 / 现场安装。
- 诊断完善：内置通信状态、断线、设备无响应等故障上报，便于快速定位问题。
应用场景与行业案例
典型应用
- 石油化工：接入 Modbus 温度 / 压力变送器、HART 调节阀、分析仪表。
- 电力能源：连接辅机 PLC、脱硫脱硝 HART 阀门、智能马达保护器。
- 水处理：集成第三方 pH / 溶氧仪、Modbus 流量计、加药控制器。
- 油气长输：对接 RTU、压力 / 流量智能仪表，实现远程监控。
案例
某大型炼化厂 Foxboro I/A 系统需接入 30 台 Modbus 多变量变送器与 20 台 HART 阀门，原方案需额外采购 4 台独立网关，布线复杂且故障点多。改用 FBM233（冗余） 后：
- 1 对冗余 FBM233 直接接入全部 50 台设备，节省网关投资 60%。
- 通信延迟＜100ms，数据刷新率提升 3 倍。
- 冗余切换时间＜500ms，关键回路零中断。
- 故障诊断直接在 DCS 界面显示，维护效率提升 70%。
质量检测流程
- 入库核验：核对原厂序列号、合格证；外观无变形、接口无氧化。
- 功能测试：I/A 机架组态，接入 Modbus 与 HART 测试设备，验证读写与协议转换；24 小时老化测试。
- 电气测试：24VDC 电源波动 ±20% 测试；绝缘电阻＞10MΩ。
- 冗余测试：主 / 备模块切换，验证无扰切换与故障上报。
- 包装：防静电袋 + 防震纸箱，贴 QC 合格标签。
