描述
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 / 部件号 | FBM232 / P0926GW |
| 通道数 | 16 路模拟量输出（AO） |
| 输出范围 | 4–20mA DC（有源输出） |
| 负载能力 | 最大 750Ω @24V DC |
| 分辨率 | 16 位 |
| 精度 | ±0.1% 满量程（典型） |
| 隔离 | 通道间、现场 / 系统侧隔离 500V AC RMS |
| HART | 透明透传，兼容 HART 5/6/7 |
| 响应时间 | <100ms（阶跃） |
| 诊断 | 开路 / 短路 / 超量程 / 模块自检 |
| 冗余 | 支持冗余底板（如 SY-0399095E） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20（控制柜内） |
| 功耗 | ≤5W |
| 安装 | F 系列 I/O 底板（SY-0399xx） |
产品深度介绍

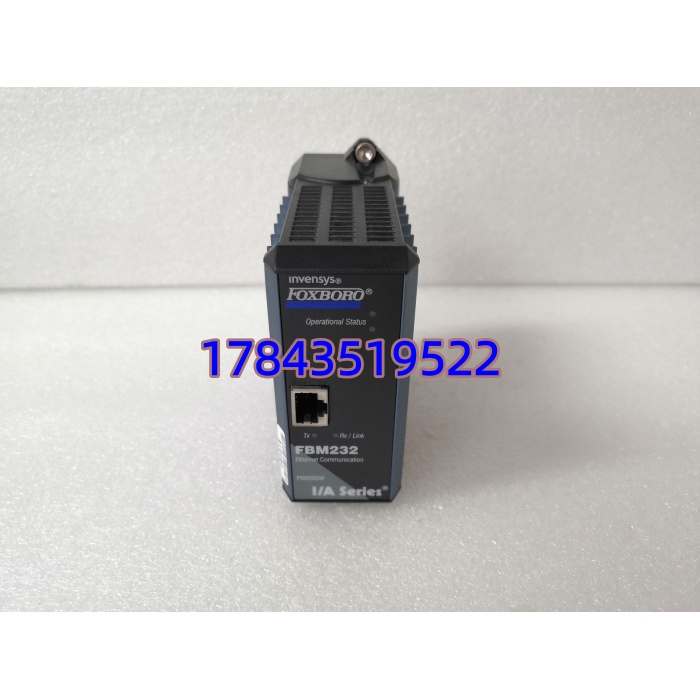

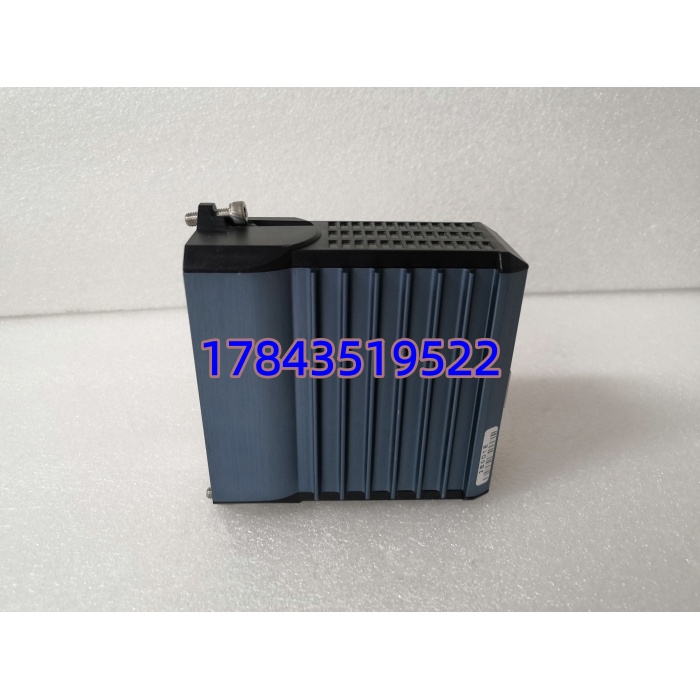

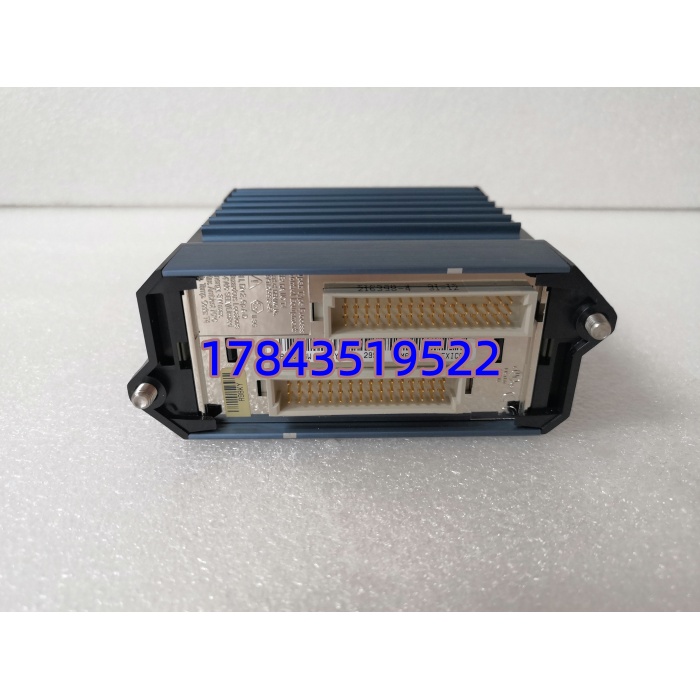

FBM232 P0926GW 是 Foxboro I/A Series DCS 的高密度智能模拟量输出卡件，用于将控制系统数字量转换为 4–20mA 标准信号，驱动阀门定位器、变频器、指示器等现场执行器。
- 有源输出：自带 24V 供电，无需现场额外供电，简化接线
- HART 透传：不影响 HART 仪表通信，可远程读取设备诊断 / 参数
- 通道级隔离：每路独立隔离，单路故障不影响其他通道，抗干扰强
- 高集成密度：16 路单卡，节省机柜空间与成本
- 冗余配置：支持双模块冗余，关键回路无忧
典型应用场景
- 化工 / 炼油：DCS 控制调节阀、球阀、挡板定位器（如 Fisher DVC6200）
- 电力：锅炉给水阀、减温减压阀、烟气挡板控制
- 油气：压缩机防喘振阀、计量阀、紧急切断阀控制
- 水处理：加药泵、pH 调节阀、曝气阀模拟量控制
核心卖点与差异化
- 原装适配 I/A Series：即插即用，无需额外驱动，组态便捷
- HART 透传无缝兼容：不牺牲智能仪表功能，维护更高效
- 16 位高精度 + 快速响应：±0.1% 精度、<100ms 响应，控制品质优
- 强隔离 + 完善诊断：500V 隔离、通道级故障诊断，可靠性高
- 冗余支持：关键回路可冗余，降低停机风险
替换与兼容
- 直接替换：FBM232（P0926GW）同型号新旧批次完全兼容
- 不可替代：与 FBM231（AI）、FBM230（DI）等功能不同，不可互换
- 系统适配：仅用于 Foxboro I/A Series，不可用于其他品牌 DCS/PLC
质量检测与包装
- 入库核验：序列号 / 原厂标识核验，外观无损伤、连接器完好
- 功能测试：I/A 测试机架通电、16 路输出校验、HART 透传测试、24 小时老化
- 电气测试：隔离耐压、负载能力、精度校验
- 包装：防静电袋 + 气泡膜 + 纸箱，附 QC 报告与质保卡
常见避坑提示
- 负载超限：单路负载 > 750Ω 会导致输出不准 / 报警，需核算执行器阻抗
- HART 接线错误：未按极性接线会导致 HART 通讯失败，务必核对端子定义
- 冗余配置不当：需配专用冗余底板并正确组态，否则冗余不生效
- 环境超温：长期 > 60°C 会加速老化，需保证控制柜散热良好
