描述
产品深度介绍
Foxboro FBM232（P0926GW）是 I/A DCS 平台专用单通道以太网集成模块，定位为现场以太网设备与主控 CPU 的数据桥梁，无需额外协议网关即可将第三方仪表、变频器、安全 PLC、上位采集设备统一接入 Foxboro 控制数据库。模块通过机柜冗余背板总线与 FCP 系列控制器交互，单网口可串联交换机拓展至多 64 台现场设备，支持 2000 组工艺点位双向读写。
模块区别于冗余款 FBM233，仅配备一路以太网接口，适合单链路非关键回路通讯场景；板载可动态下载协议驱动，项目改造时无需更换硬件即可切换 Modbus TCP、EtherNet/IP 等通讯标准。整机符合 G3 防腐等级，耐受化工、电厂粉尘、腐蚀性气体环境，网口链路、模块运行状态独立指示灯，故障时主动上传代码至 DCS 报警系统，缩短现场排查时长。
应用场景与行业痛点
大量存量 Foxboro I/A 老系统技改存在统一难题：原厂原生 FBM 模块仅支持传统现场总线，新增变频器、智能变送器、罗克韦尔 PLC 等以太网设备时，加装外置网关布线繁琐、通讯延迟高，多设备并发时频繁断连，整套更换控制器改造成本过高。FBM232 直插 DCS 机架，原生兼容系统底层协议，省去中间网关，稳定承载多厂商以太网设备数据交互。
典型应用场景
- 石油化工 – 炼油精馏装置技改对接 Modbus TCP 智能调节阀、在线分析仪、第三方压缩机 PLC，将温度、压力、组分数据接入 Foxboro DCS，实现统一 PID 联锁控制。
- 火力发电 – 脱硫脱硝辅控系统接入脱硝喷氨变频器、烟气在线监测仪表，单模块集中采集 60 余台以太网设备测点，无需单独增设通讯网关机柜。
- 油气海上平台 – 井口远程监控适配海上高盐雾 G3 环境，对接井口智能采集终端，长距离以太网传输流量、压力实时数据至中控 DCS。
- 化工制药 – 批次反应釜自动化接入 EtherNet/IP 批次控制器、称重仪表，完整记录生产批次数据，满足 GMP 数据追溯需求。
- 安全联锁集成 – Triconex 系统对接加载 TSAA 专用驱动，实现 Foxboro DCS 与康吉森安全系统双向数据互通，统一操作画面与报警管理。
真实工程案例华东某炼化 2025 年装置扩容，原有 I/A 系统无以太网接入模块，初期采购第三方协议网关，每 12 小时出现一次通讯断流，在线分析仪数据丢失，工艺班组每班次需重启网关。
更换 FBM232 P0926GW 后，直插系统背板原生交互，无协议转换损耗，连续稳定运行 9 个月无断连。项目省去 3 台外置网关采购与布线施工，停机改造仅 3 小时完成模块安装与驱动配置，后续采购 4 块同型号作为现场备件。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外箱条码、出厂物料单，海外货源同步核验进口报关单据
- 防伪识别：核对壳体丝印型号、机身序列号，比对 Foxboro 原厂印刷、激光打码工艺

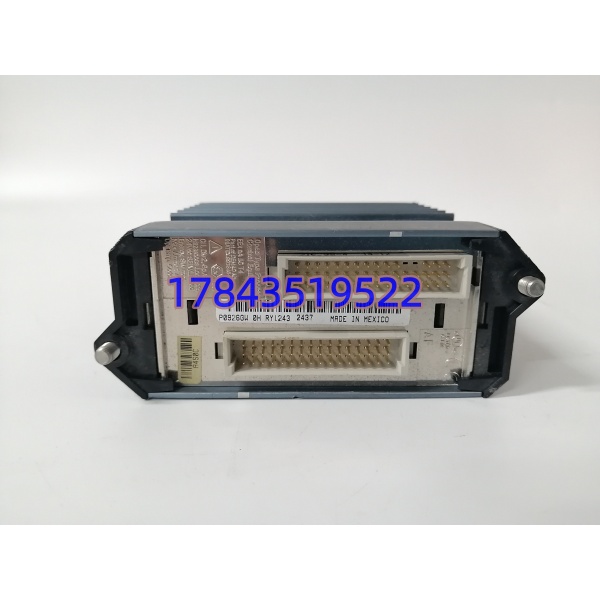

- 外观检查：壳体无磕碰变形、PCB 无腐蚀电容、背板金手指无氧化发黑、无维修焊痕
- 附件核对：配套机架卡扣、原厂规格手册齐全
2. 上机功能实机测试测试机架采用完整 Foxboro I/A 仿真机柜，搭载 FCP280 控制器、FDSI 配置软件、工业交换机

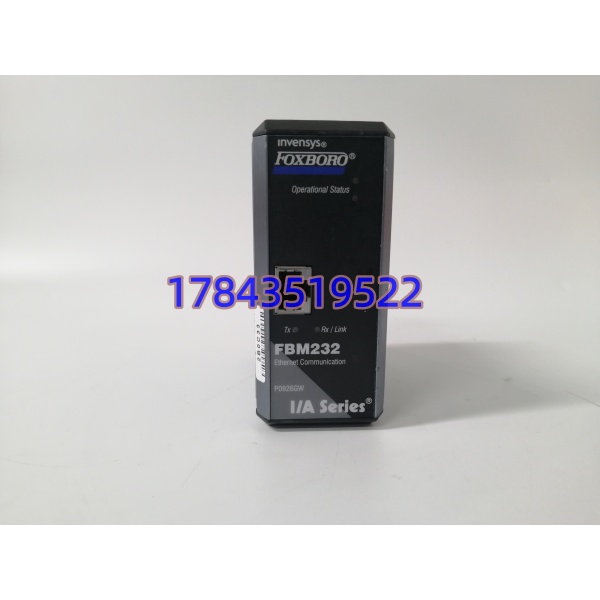

- 通电自检：观测运行、链路 TX/RX 指示灯启动时序，无硬件报错告警
- 以太网多设备通讯测试：接入 64 台模拟 Modbus TCP 站点，持续读写 2000 组 DCI 点位，无丢包、无超时
- 协议切换验证：依次加载 Modbus TCP、EtherNet/IP、TSAA 驱动，确认协议切换正常
- 连续老化测试：整机 24 小时满载通电，使用 Fluke 115 万用表监测模块温升
- 测试输出：生成纸质检测报告，附带通讯日志、测试实拍视频，可同步发送客户核验
3. 电气参数检测
- 500V 摇表完成背板绝缘电阻测试，绝缘值＞10 MΩ 判定合格
- 背板供电回路接地连续性检测，消除现场漏电干扰隐患
- 供电宽压模拟测试，20.4V~28.8V 区间稳定运行无掉站
4. 固件与配置验证
- 读取模块底层固件版本并标注在质检单，版本差异提前告知采购方
- 网口 IP 配置、协议驱动参数拍照存档，方便工程师现场复刻原有配置
5. 最终质检与出货包装
- 专职质检人员逐项核对所有检测项目并签字确认
- 双层独立防静电真空袋密封，外层加厚气泡膜缓冲，定制硬纸箱封装
- 箱体粘贴 QC 合格标签，标注检测日期、模块专属序列号
