FOXBORO FBM230 全新原装 | 现场设备集成模块 一年质保快速发货

描述

产品深度介绍

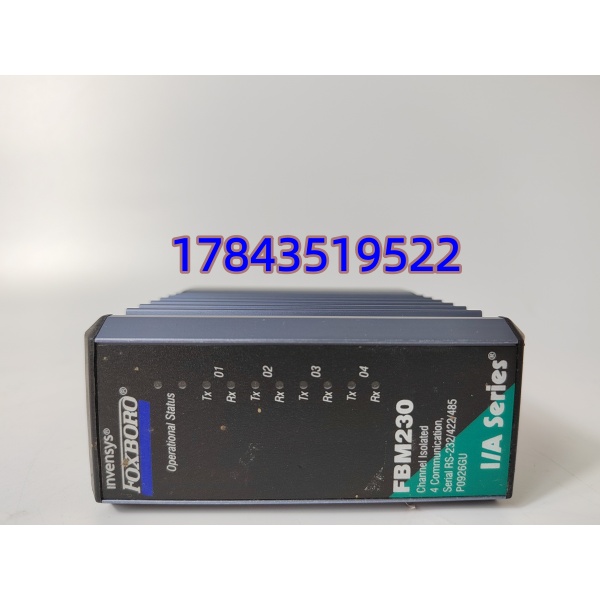

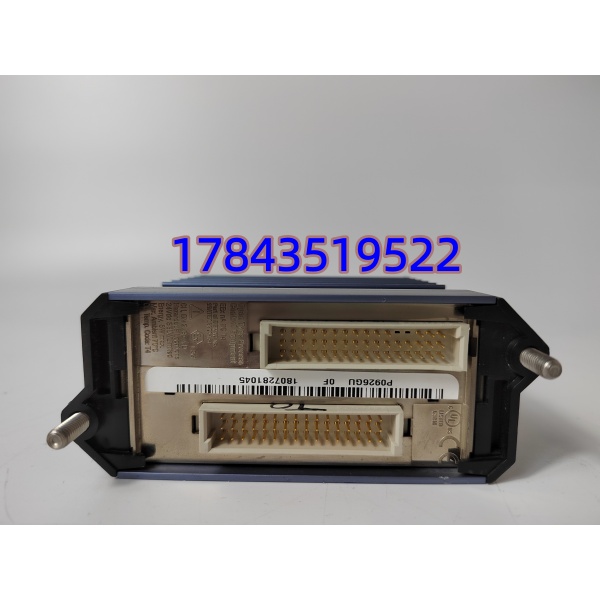

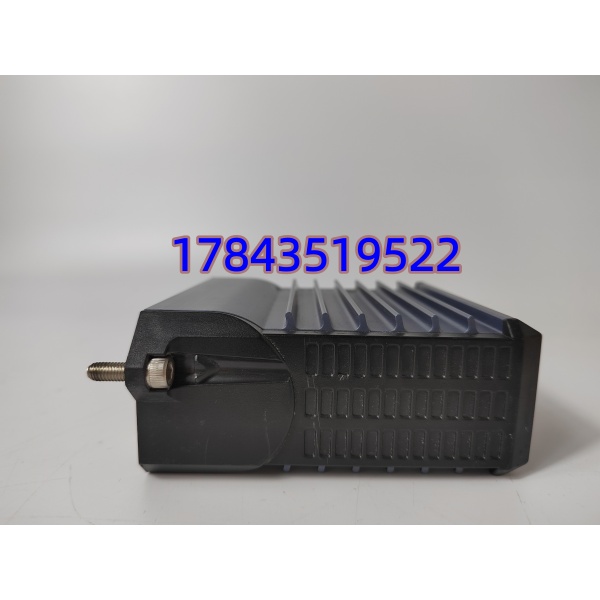

FOXBORO FBM230 P0926GU 是 I/A Series DCS 配套专用四路串行通讯模块，专为石化、火电、水处理等流程工业设计，作为第三方仪表、变频器、分析仪与主控系统的数据中转单元。模块四路串口完全电气隔离，单通道软件自由切换 RS232、RS422、RS485 总线，单块模块最多挂载 64 台 485 多点设备，适配各类 Modbus、自定义串口协议仪表。

模块采用 DIN 导轨 / 19 英寸机架双安装方案，满足 ISA G3 恶劣污染环境标准，宽温运行适配高温厂房、户外防爆机柜。配套专用端子底座 P0926PA/RH926GH，底座自带端口拨码终端电阻，布线调试简化，大幅降低现场总线干扰引发的通讯丢包问题。

关键技术规格

技术避坑指南

1. IOM 镜像固件版本不匹配，驱动下载失败

问题：旧主控 IOM 镜像低于 1.30 版本，新机 FBM230 无法加载串口驱动，持续报通讯激活失败。避坑要点：采购前确认现场主控镜像版本，版本过低需同步升级系统固件再更换模块；到货后先核对硬件兼容列表再上机。真实案例：某化工装置更换 FBM230，主控镜像 1.22，连续 4 小时无法下载 Modbus 驱动，停机升级镜像后才恢复仪表通讯。

2. 端子底座终端电阻拨码错误，总线大面积丢包

问题：整条 RS485 总线多台仪表，多路底座全部开启 120Ω 电阻，总线阻抗失衡，数据频繁超时、仪表离线。避坑要点：更换前拍照底座每路拨码；一条总线仅首尾两端开启终端电阻，中间所有端口全部关闭。提醒：这是现场最高发低级故障，总线通讯异常优先排查拨码，不用反复怀疑模块硬件损坏。

3. 屏蔽线缆两端接地形成地环路干扰

问题：通讯线缆屏蔽层机柜、仪表侧同时接地，不同点位电势差产生干扰，夜间低负荷时段通讯频繁闪断。避坑要点：串口总线屏蔽层仅在 DCS 机柜侧单端接地，仪表端屏蔽层悬空不接大地；长距离线缆加装信号隔离器。

4. 静电击穿串口隔离芯片，单路端口永久失效

问题：干燥冬季不带防静电手环拆装底座端子，人体静电击穿单路串口隔离电路，该通道彻底无法收发数据。避坑要点：全程佩戴防静电手环，操作台面铺防静电垫；拆装前触摸机架金属释放静电。实例：现场电工徒手更换底座，一路 485 端口直接烧毁，整套模块只能返厂维修，耽误工段调节回路运行。

5. 更换模块未备份驱动，重装后点位全部丢失

问题：直接断电替换模块，未提前导出串口驱动与点位配置，新机空白无程序，上千个仪表点位需重新手动组态。避坑要点：更换前必须在工程师站导出完整端口驱动、仪表点位映射表，存至本地与服务器双备份。
