描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | FBM230（P0926GU） |
| 端口配置 | 4 个独立可编程串口 |
| 接口标准 | RS-232 / RS-422 / RS-485（每端口可设） |
| 通信协议 | Modbus RTU/ASCII、HART、ASCII 等 |
| 波特率 | 最高 115.2 kbps |
| 设备连接 | 单模块最多 64 台 RS-485 设备 |
| 电气隔离 | 通道间 600V AC 隔离 |
| 供电 | 24V DC（10–30V DC 宽范围） |
| 功耗 | ≤7W |
| 工作温度 | -20℃～+70℃ |
| 防护等级 | IP20（G3 恶劣环境） |
| 尺寸 | 102×114×104 mm |
| 重量 | 约 0.5 kg |
产品深度介绍

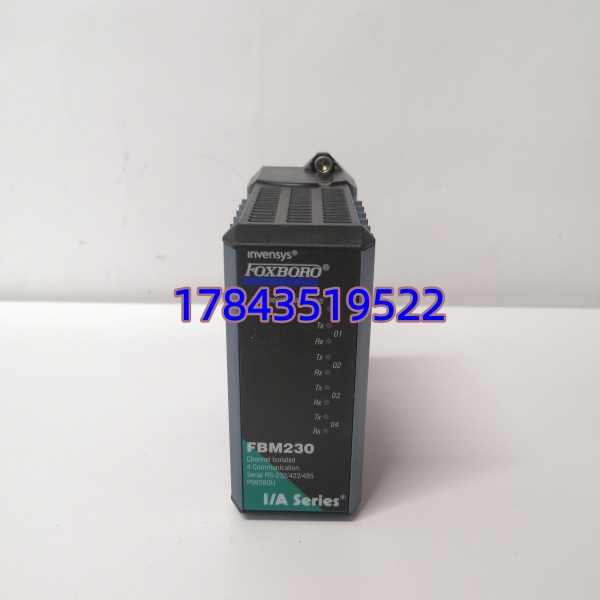

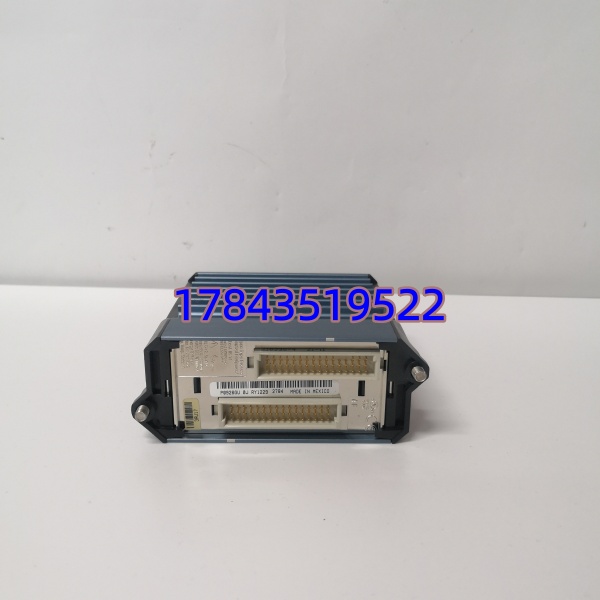

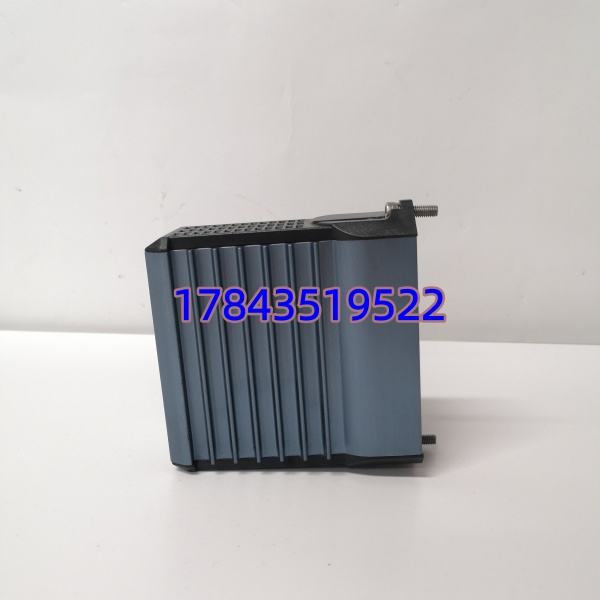

FOXBORO FBM230（P0926GU）是施耐德旗下 Foxboro I/A 系列 DCS 的4 端口串行通信核心模块，又称 FDSI 现场设备集成器，专门解决 DCS 与第三方串口设备的互联问题。
模块自带 4 路电气隔离串口，每路可独立设为 RS-232/422/485，支持 Modbus、HART 等常用协议，单模块最多带 64 台现场仪表或子系统。所有端口具备 600V 隔离，抗干扰强，适合化工、电力等强噪声工况，是 DCS 系统扩展串口能力的常用卡件。
应用场景与行业案例
工程痛点
老厂改造或多品牌设备混线时，DCS 原生串口不足、协议不匹配，导致数据孤岛，只能人工抄表，效率低、误差大。
典型应用场景
- 石油化工 – 串口仪表集成连接温度 / 压力 / 流量串口变送器、HART 阀门定位器，把第三方仪表数据统一接入 Foxboro DCS，实现集中监控。
- 电力行业 – 辅机系统通信对接锅炉、水处理、除灰等子系统 PLC/RTU（RS-485/Modbus），打通多厂家设备数据壁垒。
- 冶金行业 – 串口设备联网连轧机、风机、泵组的串口控制器 / 仪表，统一上送 DCS，减少独立监控站。
- 水处理 – 远程 RTU 采集连接分布在厂区的 RTU / 数据采集器，通过 RS-485 总线组网，实现全厂 SCADA 数据汇总。
真实案例
某石化厂 DCS 扩容改造2025 年，华南某石化装置新增 120 台 HART/RS-485 仪表，原有 DCS 串口不足，且多品牌协议混杂。采用 FBM230（P0926GU）后，4 块模块覆盖全部仪表，每端口独立配置协议，通道隔离避免互扰，一次性打通所有数据，取消 6 个独立监控站，每年节省维护成本约 80 万元。
核心卖点与差异化
- 四端口独立可编程：4 路串口可分别设 RS-232/422/485，一卡多用，减少模块数量。
- 高隔离抗干扰：通道间 600V AC 隔离，耐受工业强电磁干扰，数据稳定不丢包。
- 大容量设备接入：单模块最多 64 台 RS-485 设备，适合大规模仪表联网。
- 多协议兼容：原生支持 Modbus、HART，适配市面绝大多数串口仪表 / 控制器。
- 原装现货与质保：全新原装，12 个月质保，入库全检 + 上机通讯测试，提供报告。
