描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM230，物料号 P0926GU |
| 功能定位 | 现场设备系统集成（FDSI），串口设备接入 DCS |
| 串口配置 | 4 个独立软件可配置端口：RS-232/RS-422/RS-485 |
| 设备连接 | 最多 64 台 RS-485 设备；4 台 RS-232/422 直连设备 |
| 协议支持 | Modbus RTU、HART、ASCII、Foxboro 私有协议 |
| 数据容量 | 支持 2000 个 DCI 数据连接块 |
| 供电 | 24VDC（10–30VDC 宽压），功耗 7W |
| 工作温度 | -40℃ ~ +70℃ |
| 环境等级 | G3 级（高粉尘、强电磁干扰） |
| 隔离耐压 | 每通道 600VAC 隔离 |
| 尺寸（高 × 宽 × 深） | 102×114×104 mm |
| 重量 | 约 284g |
| 认证 | CE、ATEX、CSA |
产品深度介绍

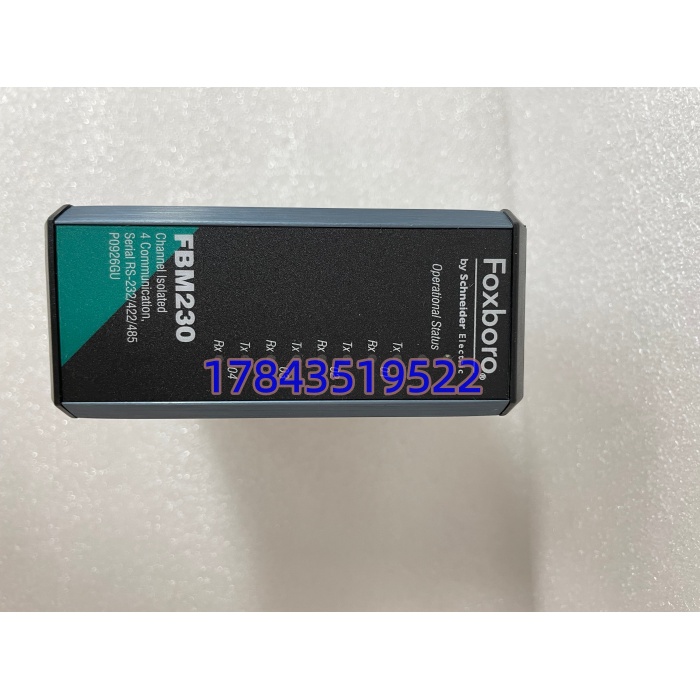

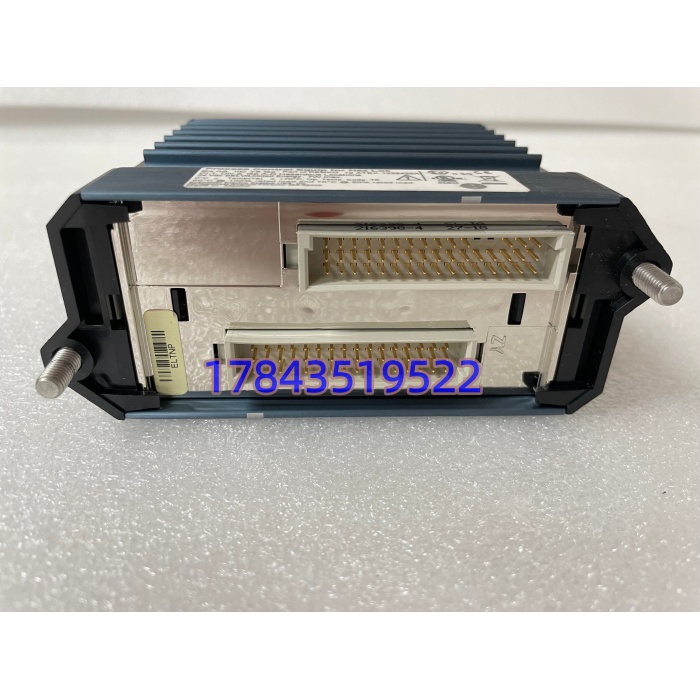

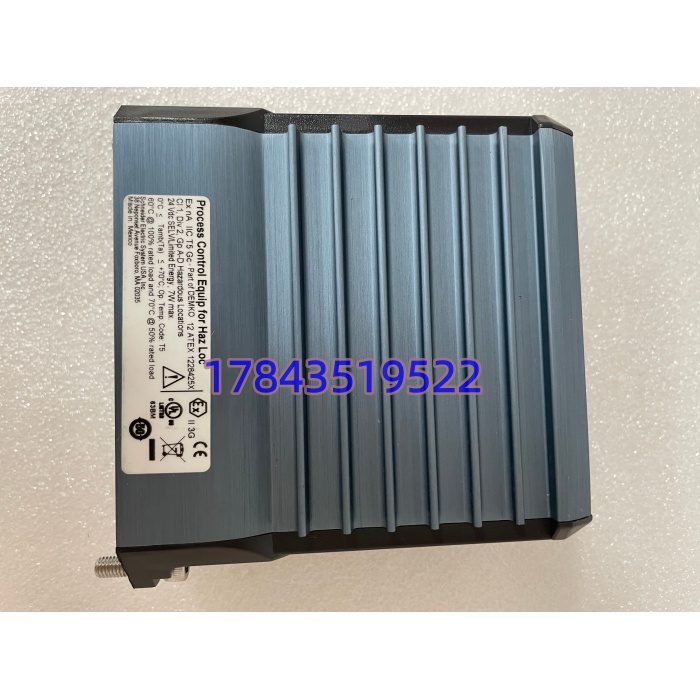

FBM230（P0926GU）是 Foxboro I/A 与 Evo DCS 系统的核心多串口通信模块，作为现场设备系统集成器（FDSI），专为解决老旧串口设备与现代 DCS 的兼容问题设计。
模块自带4 个可独立配置串口，单卡覆盖 RS-232/422/485 三种标准，支持 Modbus、HART 等常用协议；压铸铝外壳适配 G3 级恶劣工况，可直接安装于现场机柜，减少信号衰减，是石化、电力等行业老旧系统升级的首选备件。
应用场景与行业案例
工程痛点
工厂大量老旧仪表、分析仪、PLC 仅支持 RS-232/485 串口，新 DCS 无对应接口；逐台更换设备成本极高，且多品牌设备协议不统一，集成难度大。
典型应用场景
- 石油化工 – 罐区仪表集成连接储罐液位计、温度变送器、压力开关等串口仪表，统一接入 Evo DCS，实现罐区集中监控。
- 电力行业 – 辅机系统改造接入循环水泵、送风机的串口 PLC 与振动监测仪，在不更换设备前提下完成系统升级。
- 水处理 – 第三方设备接入集成加药控制器、水质分析仪、RTU 等串口设备，解决多品牌协议不兼容问题。
- 冶金行业 – 高炉外围设备适配高温、高粉尘环境，连接风口流量计、煤气分析仪等串口设备，保障数据稳定传输。
真实案例
某大型化工厂 Evo 系统升级，现场遗留 120 + 台 RS-485 仪表，新 DCS 无串口卡，原计划更换所有仪表，预算超 200 万，工期 3 个月。
改用 全新原装 FBM230（P0926GU） 后：
- 单模块带 16 台仪表，8 块模块完成全部集成，硬件成本仅 12 万
- 无需更换旧仪表，工期缩短至 2 周，提前投产增收
- 4 串口独立配置，兼容不同协议仪表，无需额外转换器
- 连续运行 28 个月零故障，维护量减少 90%
