描述
产品深度介绍

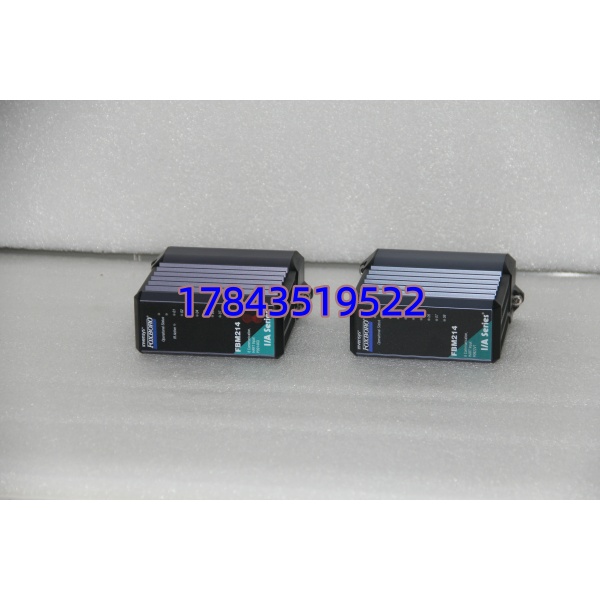

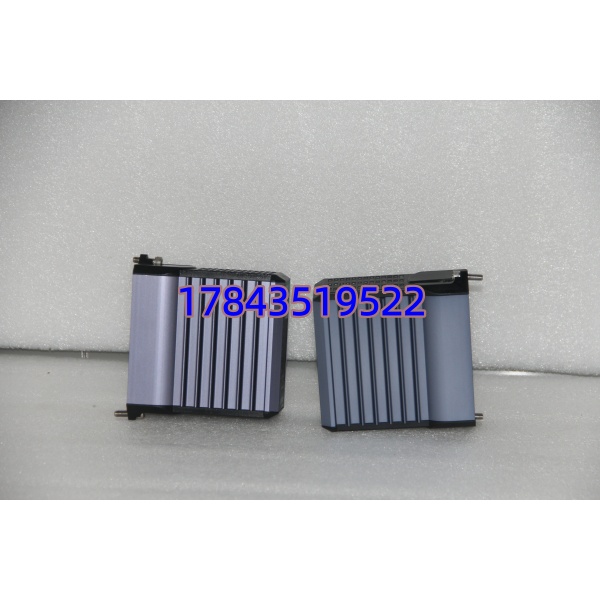

Foxboro FBM214（FBM214b）是 I/A Series DCS 的Compact 200 系列 HART 智能输入模块，专为石油、化工、电力等流程工业的智能变送器数据采集设计。模块提供8 路完全独立的隔离通道，每通道可接入标准 4-20mA 模拟变送器或HART 智能变送器（混合接入无压力）。每通道集成独立 HART FSK 调制解调器，支持双向数字通信，每秒可收发 2 条 HART 消息，读取变送器量程、诊断、设备 ID等数字信息，同时采集 4-20mA 模拟量过程值。采用Sigma-Delta 16 位 ADC，通道间 500Vrms 隔离，抗干扰强，实现 ±0.03% 满量程精度 。冗余 2Mbps 现场总线通信，支持热插拔，在线更换不影响系统运行，正面 LED 直观显示通道 / 通信状态，是智能工厂模拟 + 数字一体化采集的核心 I/O 部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBM214（FBM214b，升级兼容） |
| 功能类型 | 8 通道隔离 HART 模拟量输入模块 |
| 通道配置 | 8 路独立隔离，通道间 / 地 500Vrms 隔离 |
| 输入信号 | 4-20mA DC（模拟）；4-20mA+HART FSK（数字） |
| HART 通信 | 每通道独立调制解调器，双向通信，2 条 / 秒消息 |
| 分辨率 / 精度 | 16 位；±0.03% 满量程 |
| 通信接口 | 冗余 2Mbps 现场总线（Module Fieldbus） |
| 电源 | 24VDC 冗余输入（±10%），功耗 7W |
| 工作温度 | 0°C ~ +60°C（G3 级恶劣环境） |
| 尺寸 / 重量 | 110mm×115mm×45mm，约 0.32kg |
| 认证 | CE、UL、ISA S71.04 G3 级环境认证 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统运行 / 安全停机，记录 I/O 组态与 HART 配置
- 防静电手环 + 防静电垫操作，避免静电损坏模块
- 十字螺丝刀（PH1）、标签纸、手机（拍照留档）
阶段二：拆卸旧模块（15 分钟）
- 打开 Compact 200 机架前门，定位 FBM214

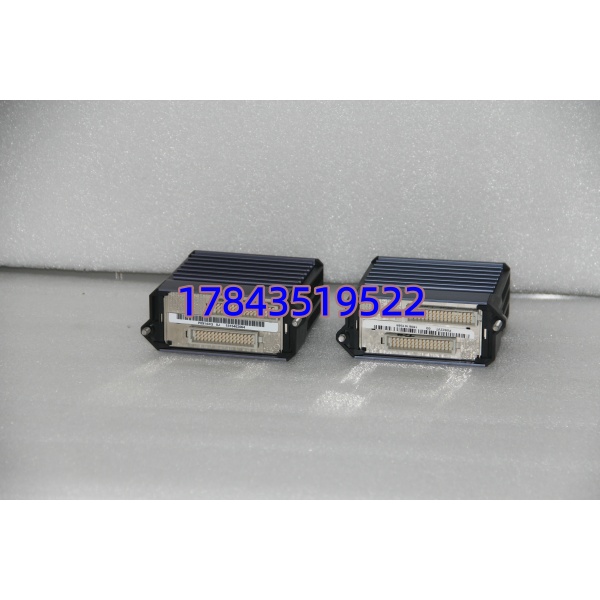

- 拔掉前侧 37 针 D-sub 端子，按通道标记线号（CH1+/-、HART+/-）
- 拧下上下固定螺丝，垂直平稳拔出模块
- 检查背板针脚无弯曲 / 氧化，无尘布擦拭干净
阶段三：安装新模块（15 分钟）
- 防静电袋取出新模块，核对型号FBM214/FBM214b
- 对准槽位背板连接器，垂直均匀用力推入到位
- 拧紧固定螺丝（扭矩≈0.5N・m），确保牢固
- 按标记恢复接线，端子压接紧固，无松动 / 短路
自检清单
- 型号核对无误，外观无破损
- 模块完全插入背板，接触良好
- 固定螺丝拧紧，无松动
- 接线通道正确，HART 极性匹配
阶段四：上电测试与组态（20 分钟）
- 机架 24VDC 正常，模块 PWR 常亮、RUN 闪烁
- I/A 组态软件扫描机架，确认 FBM214 在线
- 通道配置：启用 HART 功能，设置地址 / 波特率
- 信号测试：接入 HART 变送器，核对模拟值 + 数字参数
- 连续运行 30 分钟，无报警、通讯稳定、HART 读写正常
⚠️ 常见问题
- 模块不识别 → 背板接触不良 / 固件不兼容，重新插拔或升级固件
- HART 无通信 → 接线极性错 / 终端电阻缺失，核对接线并加 250Ω 电阻
- 模拟量跳变 → 屏蔽接地不良 / 滤波不足，优化接地并增大滤波
常见问题解答（FAQ）
Q1：FBM214 与 FBM201 的核心区别？A：- FBM201：纯模拟量输入（仅 4-20mA/0-10V），无 HART 功能，用于普通变送器
- ：HART + 模拟双功能，可读写智能变送器数字信息，用于 HART 仪表场景
A：完全兼容，直接替换。FBM214b 是升级型号，功能 / 引脚 / 组态一致，原配置无需修改，上电即用。
A：不支持总线型，每通道单台 HART 设备（点对点），不支持 burst 模式，支持通用 / 常用 / 设备专用指令。
Q4：需要额外配 HART 调制解调器或终端电阻吗？A：无需额外调制解调器（每通道自带）；需在 HART 回路串 250Ω 终端电阻（模块侧或变送器侧均可）。
Q5：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
