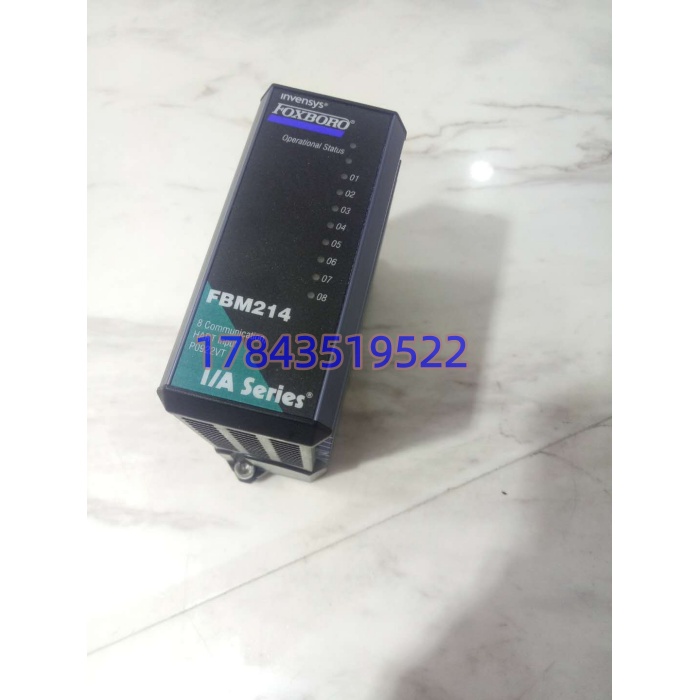

Foxboro FBM214 | 8 通道 HART 模拟输入模块

描述

产品详情

・型号：FBM214

・品牌：Foxboro

・系列：I/A Series 200 FBM 现场总线模块

规格参数

1. 输入通道：8 路 4~20mA 直流模拟输入
2. 隔离方式：8 通道整体对地、对模块逻辑组隔离
3. 单通道硬件：独立 FSK HART 调制解调单元
4. 测量精度：±0.03% 满量程（25℃常温）
5. 模数转换：15 位 Σ-Δ 高精度转换
6. 单通道刷新周期：100ms
7. HART 通讯速率：Bell202 标准，每秒 2 条设备报文
8. 背板供电：24VDC ±5%，整机功耗≤2.5W
9. 环境涂层：ISA S71.04 G3 级防腐敷形涂层
10. 工作温度：0℃ ~ +60℃（机柜垂直安装）
11. 存储温度：-40℃ ~ +85℃
12. 配套端子底座：专用 TA 端子组件，支持环路自供电 / 外部供电变送器

产品介绍

FBM214 是 Foxboro I/A 系统存量项目主流智能采集卡，专门对接现场压力、流量、液位、温度 HART 变送器，同一卡内可混用普通 4-20mA 仪表与智能 HART 仪表，不用分槽位布置。普通非 HART 模拟卡只能读取电流对应的工艺值，无法调取变送器故障代码、量程、零点漂移等内部数据，仪表异常只能现场拆机排查；这款模块支持双向 HART 读写，中控后台直接查看传感器诊断、远程修改量程，大幅减少现场下罐、进装置巡检频次。同系列升级款 FBM214b 改为单通道独立隔离，老项目改造如需直接替换底座、背板不变，但旧程序组态无需改动。

应用场景与行业案例

痛点切入

现场大量 HART 智能变送器，普通 AI 卡只能采集模拟量，仪表故障、零点漂移无法提前预警，等到调节回路波动才发现问题；化工、脱硫机柜腐蚀气体多，无 G3 涂层卡件电路板易腐蚀断线；新旧仪表混装项目，分卡布置增加机柜槽位占用。

典型场景

1. 炼化精馏装置：塔顶压力、塔釜液位 HART 变送器采集，中控远程读取仪表温度、膜片磨损诊断信息。
2. 火电厂锅炉系统：汽包水位、炉膛压力智能变送器，提前预警变送器漂移避免水位联锁误动作。
3. 煤化工空分装置：氧、氮管线流量测点，批量远程校准变送器，减少装置停车校验窗口。
4. 水处理污水厂：加药流量、pH 配套 HART 仪表，后台统一查看仪表故障码，不用逐台现场排查。

真实案例

某年产 60 万吨甲醇合成装置早年全部使用普通非 HART 模拟卡，一次合成塔入口压力变送器膜片老化漂移，中控仅看到缓慢波动，未及时发现，导致合成气配比失衡降负荷 4 小时。后期全部更换 FBM214，整套测点接入 HART 诊断，今年巡检时系统提前推送变送器膜片磨损告警，趁低负荷窗口在线校准，未影响连续生产。仪表主管说，单卡采购成本略高，但省去频繁现场仪表检修、非计划降负荷损失，长期运维成本更低。
