产品深度介绍

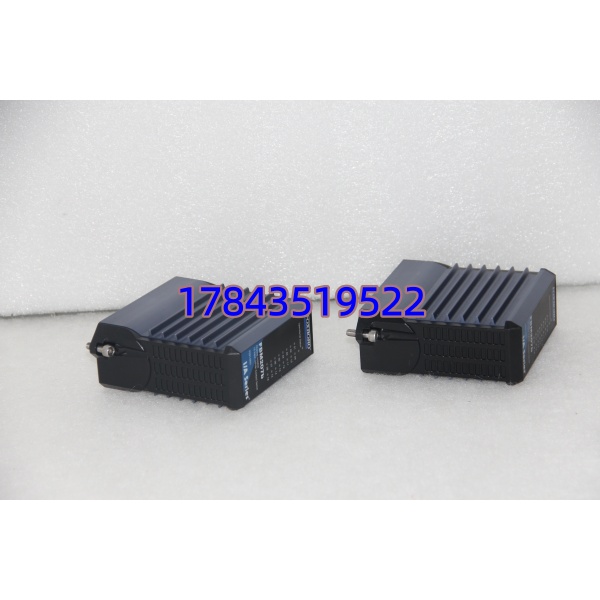

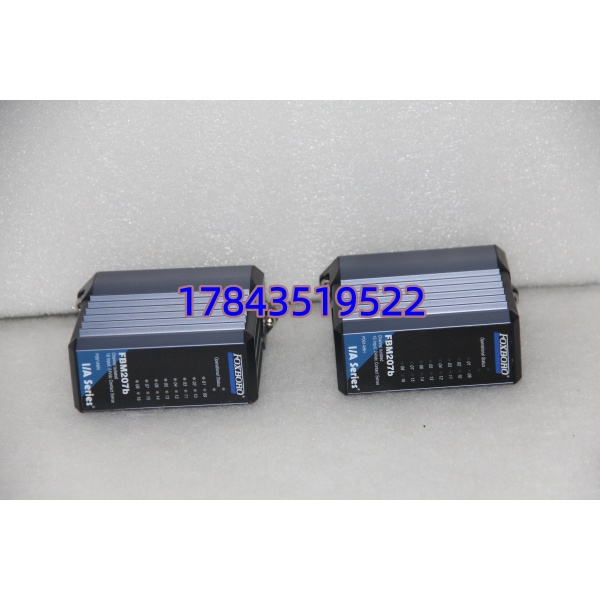

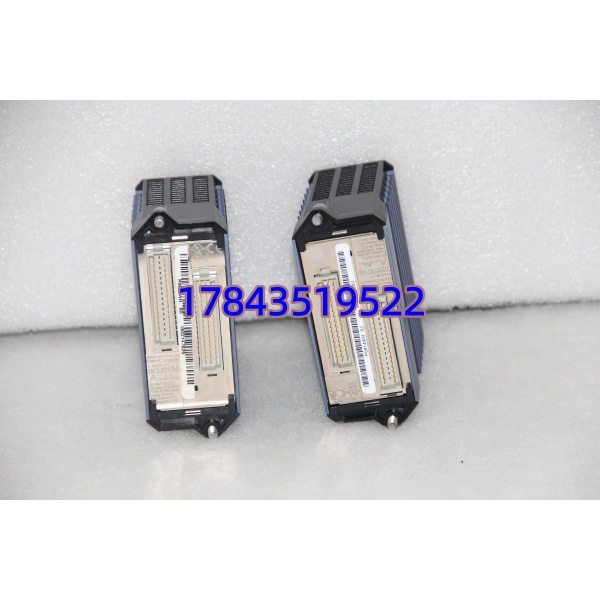

FOXBORO FBM207B 是 I/A Series DCS 的Compact 200 系列高可靠 16 通道数字输入模块，专为 24VDC 工业开关 / 触点信号采集设计，用于接收阀门限位、泵运行 / 停止、继电器触点、接近开关等现场开关量信号。每通道电气隔离，抗干扰强，支持冗余配置，广泛用于石化、电力、天然气、水处理等高危 / 关键流程工业的安全联锁与状态监测。
FBM207B 属于 FBM207 家族：
- FBM207B: 24VDC 接触感应（最常用）
- FBM207C: 48VDC 接触感应
- FBM207: 高压电压监测（120/240VAC/DC）
模块采用挤出铝外壳，坚固防尘；支持热插拔与冗余总线，单模块故障不影响系统；内置自诊断，实时上报开路 / 短路 / 通信异常，满足工业高可用要求。
FBM207B
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 16 路独立隔离数字输入（DI）通道 |
| 输入类型 | 24VDC 接触感应（干 / 湿触点） |
| 开路电压 | 24VDC ±15% |
| 短路电流 | 典型 3.2mA |
| 逻辑 1（闭合） | ≤1kΩ 导通 |
| 逻辑 0（断开） | ≥100kΩ 截止 |
| 隔离强度 | 通道间 / 对地 600VAC 1 分钟（无击穿） |
| 响应时间 | ≤1ms（可配置滤波） |
| 通信接口 | 冗余 I/A Series 现场总线 |
| 电源 | 24VDC ±10%，功耗≤5W |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸（长 × 宽 × 高） | 104mm × 45mm × 114mm |
| 重量 | 约 0.28kg |
| 安装方式 | I/A Series 标准机架插槽，支持热插拔 |
FBM207B
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装机架 + 冗余控制器
- 通电自检：供电正常，无短路、无异常发热
- 通道测试：16 路全通道干 / 湿触点测试，状态准确、响应快
- 隔离验证：600VAC 耐压测试无击穿
- 冗余验证：双总线切换无数据丢失
- 负载测试：满负载 24 小时运行，信号稳定
- 生成 Test Report，附通道日志与测试曲线
- 电气参数测试
- 绝缘电阻：500V 摇表≥10MΩ
- 接地连续性：＜0.5Ω
- 触点耐压：通道间 / 对地 600VAC 1 分钟无击穿
- 固件与配置验证
- 固件版本适配 I/A Series V6.5+
- 备份配置参数，存档设置照片
- 最终质检与包装
- 质检员签字，贴 QC Passed 标签
- 防静电袋密封，气泡膜包裹入加厚纸箱
- 附质检报告、合格证，全程可追溯
FBM207B
技术避坑指南
1. 触点类型不匹配（高频翻车）
- 问题：用 FBM207B 接高压触点（>30VDC），模块损坏或误触发
- 避坑：
- FBM207B仅限 24VDC 触点；高压用 FBM207 + 专用 TA 端子板
- 湿触点注意极性：COM 接 24V+，触点接 IN；干触点无极性
- 案例：某电厂误将 48V 触点接入 ，多通道烧毁，更换 FBM207C 后正常
2. 公共端（COM）接线错误
- 问题：所有通道无输入或乱跳，COM 漏接 / 错接
- 避坑：
- 每通道独立隔离，无全局 COM；每组通道有本地 COM
- 湿触点：COM 接 24V+，IN 接触点另一端；干触点直接跨接 IN 与 COM
- 接线前核对端子标识，用万用表测开路电压为 24VDC
3. 忽略防静电保护
- 问题：静电击穿输入电路，通道误触发或永久损坏
- 避坑：
- 操作必须戴防静电手环并可靠接地
- 模块取出后放防静电垫，避免直接接触金属机柜
- 冬季干燥环境先触摸接地金属释放静电
4. 热插拔操作不规范
- 问题：带电插拔导致背板连接器弯曲、模块无法识别
- 避坑：
- 热插拔需垂直直插直拔，禁止左右晃动
- 插拔前确认模块解锁，卡扣完全松开
- 插拔后等待 30 秒让系统重识别，再测试通道
常见问题解答（FAQ）
Q1： 和 FBM207C 有什么区别？能互换吗？
A：不能直接互换，核心是输入电压等级：
- : 24VDC 接触感应（最常用）
- FBM207C: 48VDC 接触感应两者引脚 / 尺寸 / 软件配置一致，但内部限流与检测阈值不同，互换会导致触点检测不准或模块损坏。
Q2： 支持热插拔吗？会影响系统运行吗？
A：支持热插拔。冗余配置时在线更换不影响系统与联锁；单系统时对应 16 路 DI 短暂中断，建议工艺安全状态下更换。
Q3： 能接干触点和湿触点吗？
A：都支持：
- 干触点：无源开关（如按钮、继电器），直接跨接 IN 与 COM
- 湿触点：有源 24VDC 开关（如接近开关），COM 接 24V+，IN 接信号端模块自动识别，软件无需额外设置。
Q4：更换 后需要重新组态吗？程序会丢失吗？
A：同型号替换无需重新组态，配置存在控制器，模块不存数据。更换后系统自动识别加载参数，上电即运行；固件版本不同时建议核对兼容性。
Q5：质保期多久？出现质量问题怎么处理？
A：12 个月质保（自发货日起），全新原装，支持原厂溯源。
- 质保范围：非人为硬件故障、出厂缺陷导致的信号异常、通道损坏
- 不含范围：静电击穿、进水、超压、摔落、线缆接错等人为损坏
- 售后流程：故障提供照片 / 视频，远程协助诊断；1 年内非人为故障，免费更换或维修，承担往返运费。
