产品深度介绍

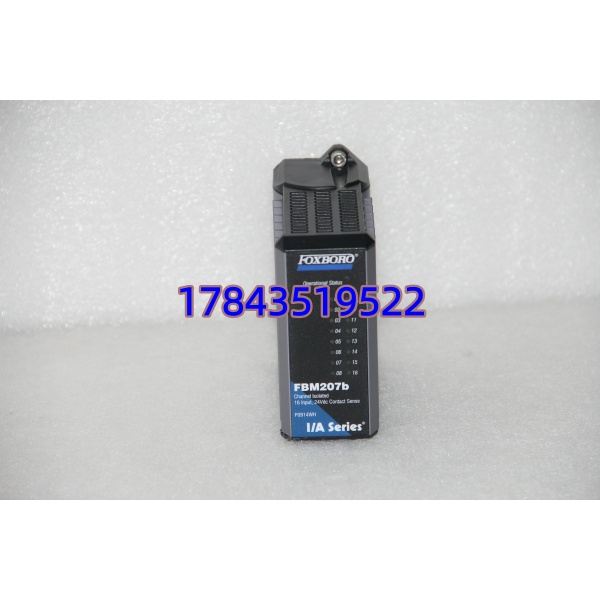

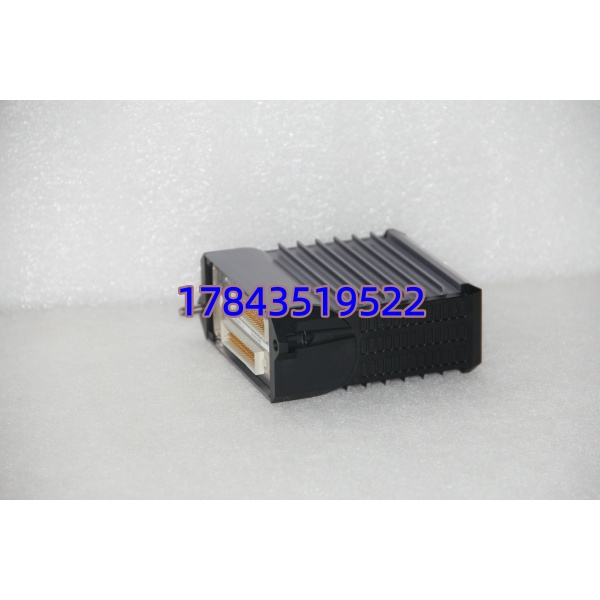

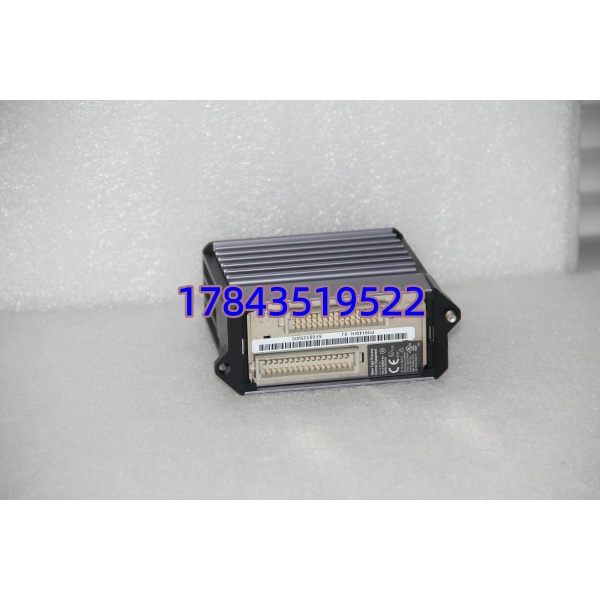

Foxboro FBM207 是 I/A 系列 DCS 的16 通道隔离型离散输入模块，专为工业现场电压信号与开关触点状态采集设计。每个通道独立电气隔离，可监测 15-60VDC 电压或干触点通断，适配高粉尘、强电磁干扰的 G3 级恶劣环境paresource.schneider-electric.com。
模块通过冗余 2Mbps 现场总线与控制器（FCM/FCP）通信，支持单模块或冗余成对配置，关键回路可实现无缝切换。配套端子板（TA）支持 60VDC、120VAC/125VDC、240VAC 等多种电压输入，提供电压衰减与光电隔离，保护系统侧电路。广泛应用于石油化工、电力、油气等过程控制场景。
FBM207
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | FBM207（P0914TD）；变体 FBM207B/FBM207C |
| 通道数 | 16 路隔离独立输入 |
| 输入类型 | 电压监测：15-60VDC（逻辑 1）/0-5VDC（逻辑 0）触点感应：干触点 / 固态开关（FBM207B：24VDC；FBM207C：48VDC） |
| 通道隔离 | 全通道电气隔离，抗干扰强 |
| 滤波 / 防抖 | 可配置：无滤波 / 4/8/16/32ms |
| 通信 | 冗余 2Mbps 模块现场总线（连接 FCM/FCP） |
| 电源 | 24VDC ±5%/-10%，最大功耗 10W |
| 工作温度 | 0°C 至 +60°C（存储 -40°C 至 +85°C） |
| 防护等级 | IP20，压铸铝外壳，适配 G3 级恶劣环境 |
| 尺寸 (宽 × 高 × 深) | 25mm × 130mm × 150mm |
| 重量 | 约 0.6kg |
FBM207
安装与接线指南
阶段一：准备工作（5 分钟）
⚠️ 安全第一：
- 切断系统电源与现场输入信号源。
- 佩戴防静电手环，释放静电。
工具准备：
- 十字螺丝刀（PH1）、万用表
- 标签纸、记号笔（标记线号）
阶段二：安装模块（10 分钟）
- 底座安装：将 FBM207 卡入 I/A 系列标准底座，卡扣锁定。
- 冗余配置：关键回路可成对安装，配置冗余输入功能块（CINR）。
- 端子连接：对接配套端子板（TA），按电压等级选对应型号。
阶段三：现场侧接线（15 分钟）
- 电压输入：现场 DC 电源正极接通道端子，负极接公共地。
- 触点输入：干触点两端分别接通道与公共端，无极性要求。
- 线号标记：每线贴标签，与图纸一致；屏蔽层单端接地。
- 紧固检查：端子螺丝拧紧，拉扯无松动。
阶段四：上电配置与测试（15 分钟）
- 通电前检查：万用表测通道与地无短路，输入电压合规。
- 系统上电：模块正常初始化，总线通信指示灯亮起。
- 参数配置：设置滤波时间、输入类型（电压 / 触点）。
- 信号验证：
- 电压输入：15-60VDC 显示 ON，0-5VDC 显示 OFF
- 触点输入：闭合显示 ON，断开显示 OFF
- 冗余测试：主模块故障时，备用模块无缝切换，数据无丢失。
常见问题解答 (FAQ)
Q1: FBM207、FBM207B、FBM207C 有什么区别？A: 核心功能一致，差异在触点输入激励电压：
- FBM207：纯电压监测（15-60VDC）
- FBM207B：24VDC 激励触点输入
- FBM207C：48VDC 激励触点输入可按现场传感器类型选择，硬件引脚兼容。
Q2: 输入电压超过 60VDC 怎么办？A: 需配套高压端子板（TA），内置电压衰减与光电隔离，支持 120VAC/125VDC 或 240VAC 输入，不可直接接高压至模块本体。
Q3: 如何判断模块是否故障？A: 可通过三点快速排查：
- 指示灯：正常运行时 PWR 亮、BUS 闪烁；故障时 ERR 常亮
- 通道测试：输入已知电压 / 触点信号，核对系统显示状态
- 通信检测：用诊断工具查总线通信状态，冗余切换是否正常
Q4: 支持热插拔吗？更换需要停机吗？A: 支持热插拔，在线更换无需停机。更换后自动重连总线，冗余配置下无数据丢失，不影响系统运行。
Q5: 质保期多久？售后有保障吗？A: 提供12 个月质保（自发货日起），覆盖非人为损坏的硬件故障。可提供出厂合格证、序列号溯源及测试报告，支持远程技术协助与故障排查。
