产品详情

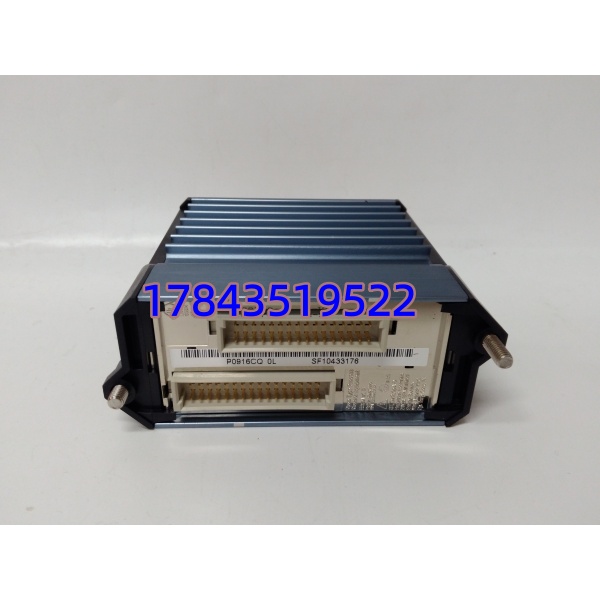

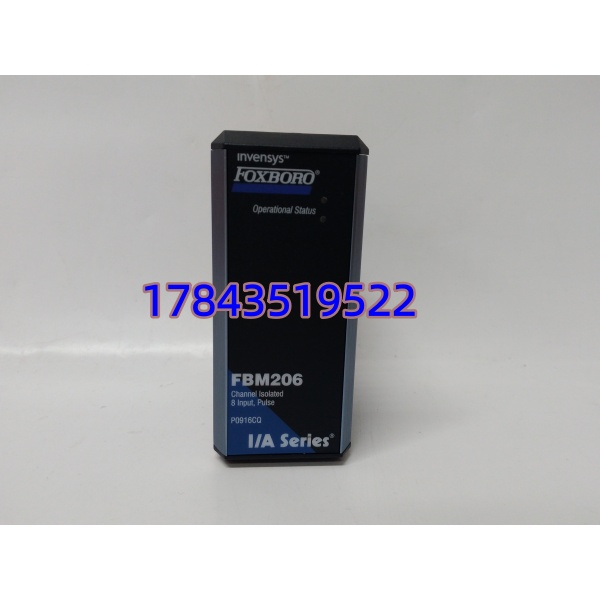

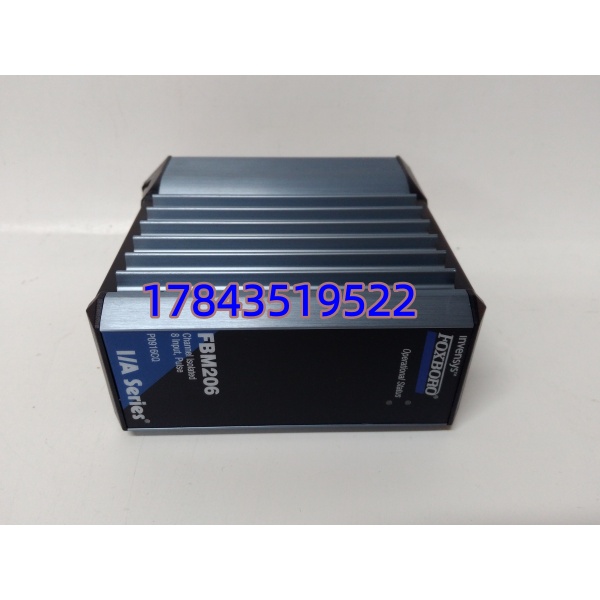

・型号：FBM206 P0916CQ
・品牌：Foxboro
・系列：I/A Series
规格参数
| 参数项 | 参数数值 |
|---|---|
| 输入通道数量 | 8 路独立脉冲输入 |
| 现场输入电压 | 7~27VDC 两线制 |
| 最大支持脉冲频率 | 25kHz |
| 通道隔离耐压 | 2500V RMS 通道间隔离 |
| 全量程测量精度 | ±0.1%FS |
| 信号响应延迟 | ＜2ms |
| 模块供电 | 24VDC±10%，整机功耗 7W |
| 背板总线速率 | 2Mbps 冗余现场总线 |
| 工作环境温度 | -40℃ ~ +70℃（G3 恶劣机柜等级） |
| 外形尺寸 | 126mm×84mm×29mm |
| 单品重量 | 约 0.25kg |
| 配套端子件 | TA 系列专用端子底座 |
产品介绍
FBM206 P0916CQ 是 Foxboro I/A 系统专用脉冲采集现场模块，专门对接涡轮、涡街脉冲流量计、磁电式转速探头，板内自带回路供电，无需现场单独配 24V 电源。每一路通道独立电气隔离，单路传感器短路不会干扰其余 7 路计数数据。
市面上通用脉冲采集卡多为组隔离，变频器、电机启停产生的地环路电势差会造成流量累积跳变；这款模块单通道独立隔离电路能抑制现场强电磁干扰，支持脉冲累加、仪表系数自定义缩放。原厂已停止全新量产，存量化工、电厂 I/A 系统只能依靠拆机、翻新备件维持在线计量回路，同型号替换不用修改端子接线与控制组态。
应用场景与行业案例
痛点切入
我在现场多次碰到非隔离脉冲卡，厂区大功率风机、压缩机启停带来电势漂移，总流量累积每日偏差超千立方，每班都要人工复核流量计表头；单路探头短路直接整块卡离线，全厂物料平衡数据中断，只能降负荷人工抄表。该模块单通道隔离结构可切断故障回路，其余测点正常采集。
典型场景
- 炼化油气装置：管道涡轮流量计脉冲采集，用于全厂原料、成品物料平衡计量，计量数据直接用于成本核算，对计数稳定性要求高。
- 火力发电厂汽机系统：发电机、给水泵磁电转速探头信号接入，实时监测轴速，超速保护逻辑依赖该模块转速数值。
- 水处理供水厂区：进出口涡街流量计脉冲采集，精准统计日供水量，适配多变频水泵共存的强干扰机柜。
- 老旧 I/A 系统技改：原有 FBM206 电容老化丢脉冲，同型号拆机备件直插替换，不用重新做量程组态。
真实案例
华东某炼化厂区，一套运行 15 年 Foxboro I/A 系统，原料进料回路 FBM206 出现脉冲丢失，DCS 累积流量与现场表头每日偏差 200 方，夜班多次触发物料平衡报警。原厂新货交付周期 14 周，采购完成 48 小时通电老化的翻新 FBM206 P0916CQ，利用装置 4 小时检修窗口更换，端子接线完全通用，下载原有量程参数后直接投用。连续运行 10 个月流量累积无偏差，工艺班组不用每日现场核对流量计，计量报表误差大幅降低。现场仪表工程师反馈，I/A 系列没有兼容引脚的替代脉冲卡，改用第三方采集模块需要新增端子柜、改写控制画面，停机损失很高。
