描述
产品详情

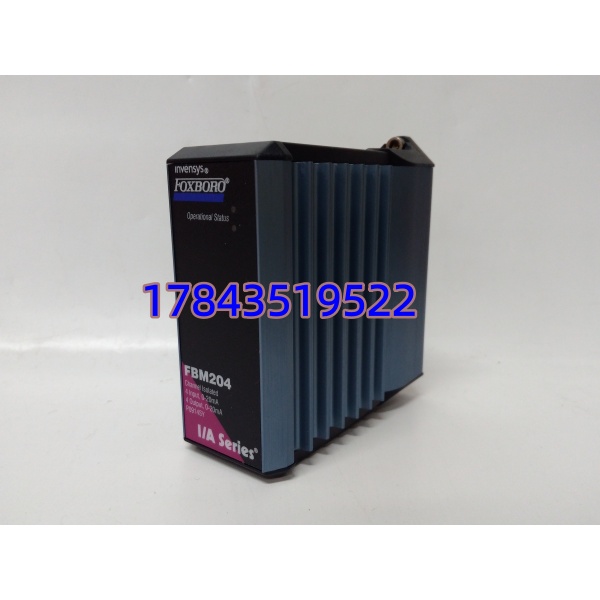

・型号：FBM204 P0914SY
・品牌：Foxboro
・系列：I/A Series Compact 200
规格参数
| 参数项 | 技术数值 |
|---|---|
| 通道配置 | 4 路 AI（0~20mA）+4 路 AO（0~20mA） |
| 信号兼容 | 两线制 4-20mA 变送器、HART 协议 |
| 隔离规格 | 通道与背板、通道互相独立电气隔离 |
| 测量精度 | ±0.03% 全量程 |
| 温漂系数 | ±50 ppm/℃ |
| A/D 转换架构 | 每通道独立 Σ-Δ 转换器 |
| 通讯总线 | 2Mbps 冗余现场总线，对接 FCP270/FCP280 |
| 单通道更新周期 | 250ms，软件可配置积分滤波 |
| 共模抑制 | 50/60Hz＞100dB |
| 工作环境温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20（机柜内安装） |
| 污染等级 | Class G3（化工高粉尘高腐蚀机柜） |
| 整机功耗 | 约 1.5W |
| 净重 | 0.205kg |
| 配套端子件 | 专用 TA 端子底座，支持旁路站维护 |
产品介绍
FBM204 P0914SY 是 Foxboro I/A Compact 200 系列一体化模拟 IO 模块，直接安装在系统背板，采集现场压力、液位、流量 4-20mA 变送器信号，同时输出电流信号驱动调节阀、定位器，单块模块同时完成监测与调节回路搭建paresource…。 市面通用非隔离 IO 卡容易出现地环路干扰，变频器、大功率电机附近信号持续跳变；这款模块每一路 IO 自带独立隔离电路，能切断现场地与机柜地压差，同时原生支持 HART 手操器在线读写变送器参数，不用额外加装隔离栅。模块支持分布式 DPIDA 控制算法，简单调节回路可在卡件本地运算，减轻控制器 CPU 负载，适合连续工艺长周期稳定运行场景。
应用场景与行业案例
痛点切入
未做通道隔离的 IO 模块，化工装置电机启停时极易出现数值漂移，中控频繁触发假报警，运维人员需要逐根线路排查接地问题。普通单输入 / 单输出模块点位占用多，扩容时要额外增加背板槽位，机柜空间紧张。老旧 FBM04 老款卡件无 HART 兼容，现场校准变送器必须拆下线缆，停机耗时久。
典型场景
- 石油炼化反应装置：采集反应器温度、压差信号，输出调节进料阀、蒸汽阀，单模块搭建完整 PID 回路。
- 火电锅炉辅控系统：汽包液位、给水流量监测，驱动给水调节阀，适配高温高粉尘机柜环境。
- 精细化工间歇生产：多路物料流量采集与配比调节，支持 HART 在线修改变送器量程。
- 水处理大型泵站：进出水压力、浊度监测，调节出水阀门，抵御水泵变频干扰。
- 油气长输管线站场：管道压力、流量采集，远程调节节流阀，适配野外宽温环境。
真实案例
前年接手一套 30 万吨炼化装置 I/A 系统改造，原有 FBM04 老模块无隔离，循环水泵变频器启动时液位数值上下浮动 5%，每班至少 3 次虚假高液位联锁，装置被迫降负荷。全部更换 FBM204 P0914SY 后，隔离电路消除地环路干扰，HART 手操器不用拆线就能在校准变送器，整套 IO 连续运行 10 个月无异常波动。仪表班组反馈，同点位需求下一块 FBM204 就能替代两块老式单功能卡，节省大量背板槽位，后期扩容不用新增机柜。
