描述
产品深度介绍
Foxboro FBM203 是 I/A Series DCS 的专用 RTD 温度采集现场模块，专为工业高精度温度测量设计，适配各类铂电阻（PT100/PT1000）、镍 / 铜热电阻传感器，广泛用于石化、电力、冶金等流程工业的温度监控回路。模块集成8 路独立隔离输入通道，FBM203/FBM203b/FBM203c 支持 2/3 线 RTD，FBM203d 支持 4 线 RTD，覆盖 0~320Ω（标准）、0~640Ω（高阻）、0~30Ω（低阻）等多种量程，适配不同传感器与测量场景。每通道采用Sigma-Delta 高精度模数转换，25ms 固定扫描周期，配合可配置移动平均滤波器，有效抑制工频干扰与现场噪声，确保温度信号稳定精准。通道间电气隔离（600VAC/1 分钟），隔绝地电位差与共模干扰；压铸铝外壳，G3 级防腐，适应 – 40°C~+70°C 恶劣环境。支持热插拔与在线更换，免拆线维护；冗余 2Mbps 现场总线通讯，无缝接入 I/A Series 系统，实现温度数据的高速传输与可靠采集。

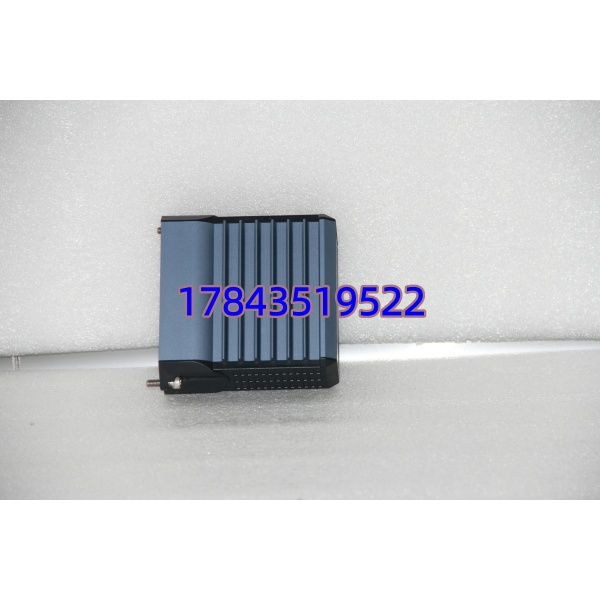

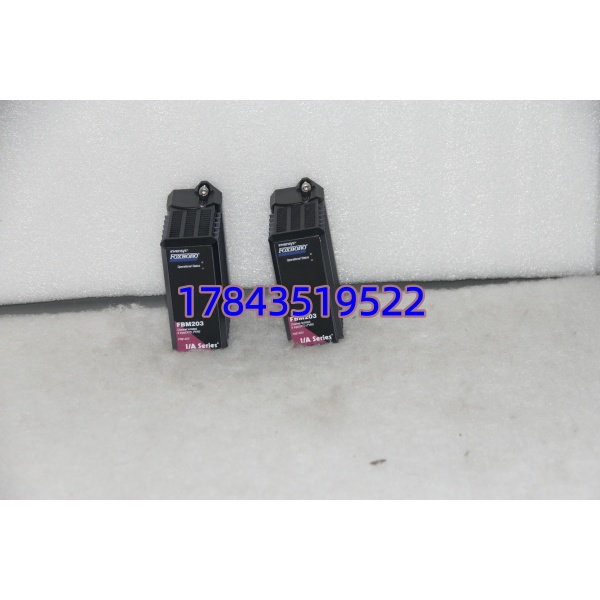

FBM203
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBM203（变体：203b/203c/203d） |
| 通道数 | 8 路隔离 RTD 温度输入 |
| 支持传感器 | 2/3 线（203/b/c）、4 线（203d）PT100/PT1000、镍 / 铜 RTD |
| 电阻量程 | 203：0~320Ω；203b：0~640Ω；203c：0~30Ω；203d：0~320Ω |
| 转换技术 | Sigma-Delta ADC，高精度 |
| 扫描周期 | 25ms / 通道，可配置滤波 |
| 通道隔离 | 600VAC/1 分钟，通道间与地隔离 |
| 现场总线 | 冗余 2Mbps，兼容 I/A Series FCP 控制器 |
| 工作温度 | -40°C ~ +70°C（G3 级防腐） |
| 供电 | 24VDC（冗余电源），功耗≤3W |
| 安装 | 标准导轨 / 底板安装，热插拔设计 |
| 特性 | 在线组态、变化率限制、故障诊断 |
型号变体对比
| 型号 | 接线方式 | 电阻量程 | 典型应用 |
|---|---|---|---|
| FBM203 | 2/3 线 RTD | 0~320Ω | 标准 PT100 温度测量 |
| FBM203b | 2/3 线 RTD | 0~640Ω | 高阻镍电阻 / 长距离测量 |
| FBM203c | 2/3 线 RTD | 0~30Ω | 低阻铜电阻 / 低温场景 |
| FBM203d | 4 线 RTD | 0~320Ω | 高精度 PT100 / 精密温度控制 |

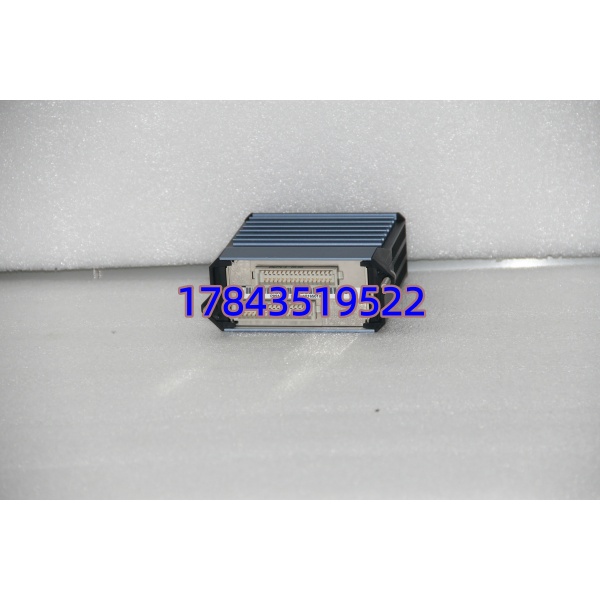

FBM203
安装与接线指南（精简实操版）
1. 准备与防静电
- 工具：防静电手环、十字螺丝刀、万用表
- 备份：记录原接线端子号、RTD 组态参数（量程、滤波）
2. 拆卸旧模块
- 冗余系统可热插拔（无需断电），解锁面板，拔出总线连接器
- 松开固定螺丝，平稳抽出 FBM203，检查背板连接器无氧化 / 弯曲
3. 安装新 FBM203
- 核对型号：，对准导轨推入并锁定
- 接线：2/3 线 RTD 接端子 1~8（+/-），4 线 RTD 按 203d 端子定义连接
- 校验：用万用表测量电阻值，确认接线无误、无短路 / 断路
4. 上电与测试
- 上电：PWR 绿灯常亮、RUN 闪烁、COM 闪烁（通讯正常）
- 组态：EcoStruxure 软件识别模块，下载通道配置（传感器类型、滤波）
- 信号测试：对比现场 RTD 与系统显示温度，误差≤±0.1°C 为合格
- 连续运行 30 分钟无报警，记录维护日志
常见问题解答（FAQ）
A：
- ：8 通道 RTD（热电阻）输入，专注温度测量，隔离型。
- FBM204：8 通道热电偶（TC）输入，适配 K/S/T 型热电偶，测高温场景。
A：支持。可通过组态选择 PT100/PT1000 / 镍 / 铜 RTD 类型，自动匹配量程与转换算法。
A：8 路独立通道，每路接 1 个 RTD 传感器（2/3/4 线），整机最多 8 个温度测点。
A：支持。接入 I/A Series冗余现场总线，配合冗余 FCP 控制器，实现温度采集的容错冗余，切换时间 < 100ms。
A：广泛用于石油化工、火力发电、冶金、水处理、制药等，典型场景：
- 反应釜、管道、炉膛温度监测（PT100）
- 长距离 / 高精度温度回路（4 线 RTD/FBM203d）
- 低温储罐、环境舱温度控制（低阻 RTD/FBM203c）
