描述
产品详情

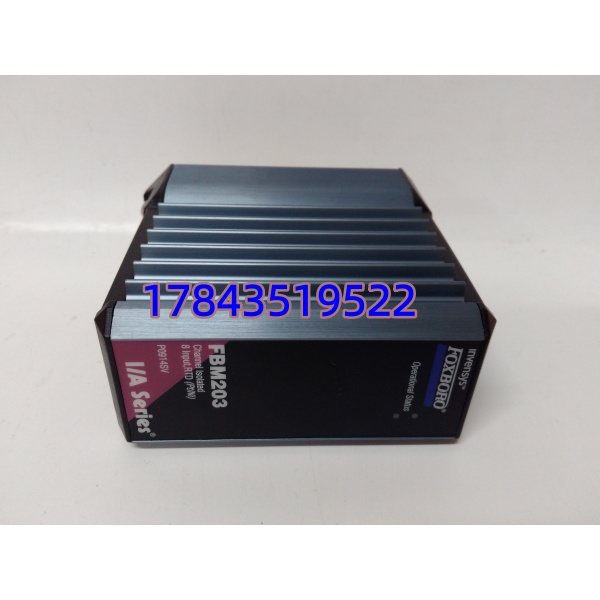

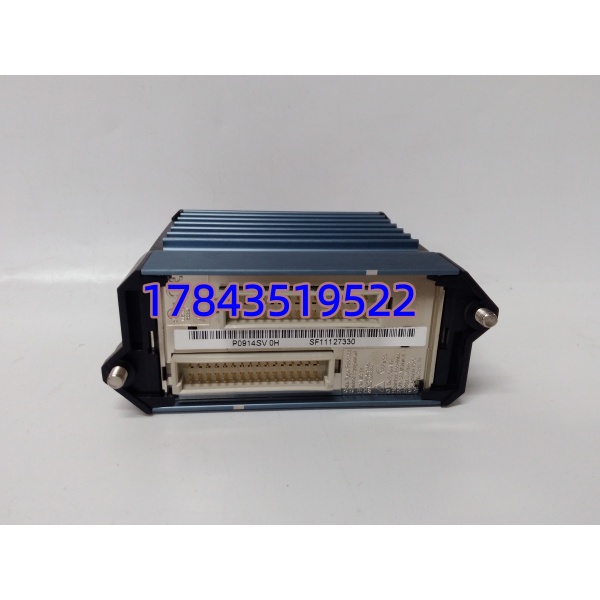

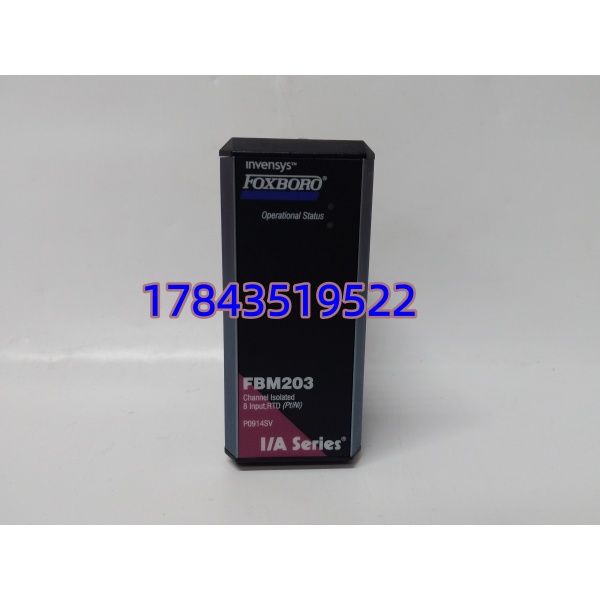

・型号：FBM203 P0914SV
・品牌：Foxboro
・系列：I/A Series Compact 200
规格参数
| 参数项 | 技术指标 |
|---|---|
| 输入通道 | 8 路 RTD 独立通道 |
| 支持传感器 | Pt100、Pt1000、镍、铜热电阻（2 线 / 3 线） |
| 测量电阻范围 | 0~320Ω |
| 信号隔离 | 通道间、通道对地全电气隔离 |
| 转换芯片 | Sigma-Delta 模数转换，16 位分辨率 |
| 测量精度 | ±0.03%FS |
| 单通道扫描周期 | 25ms |
| 模块供电 | 24VDC 背板取电，最大功耗 3W |
| 工作温区 | -40℃ ~ +70℃ |
| 环境防护等级 | Class G3 工业恶劣环境标准 |
| 配套端子组件 | P0916AE 端子板（底板安装 / DIN 导轨两种） |
| 安装方式 | I/A 系列标准 I/O 基板直插 |
| 单块净重 | 约 0.8kg |
产品介绍
FBM203 P0914SV 是 Foxboro I/A 系统专用高密度温度采集模块，专门对接现场各类铂电阻测温探头，把电阻信号转换成 DCS 可识别的数字过程变量。单模块集成 8 路独立隔离采集通道，一套模块可覆盖多测点温度监测，减少机柜硬件占用空间paresource…。
坦白讲，现场很多低价通用模拟板不带通道隔离，厂区大功率电机启停会造成地环路干扰，温度曲线频繁跳变。这款原厂模块每一路输入都做隔离处理，自带软件滤波与变化率超限判断功能。相比老款 100 系列 FBM03A，不用大规模修改机柜接线，搭配适配端子板就能直接替换，缩短停机改造时长，适配存量运行多年的火电、化工 I/A 系统。
应用场景与行业案例
痛点切入
- 反应釜、锅炉多点测温点位多，分散安装普通采集卡占用大量机柜槽位，后期扩容无富余插槽。
- 厂区变频器、大功率风机产生电磁干扰，非隔离采集模块温度数据漂移，温控回路频繁波动。
- 老旧 100 系列 RTD 卡停产无原厂备件，第三方兼容卡采集精度不足，温度联锁保护易误动作。
典型场景
- 火力发电厂：锅炉水冷壁、汽轮机轴承、排烟管道多点 Pt100 测温，为炉膛负压、汽温调节提供数据。
- 石油炼化装置：精馏塔、加氢反应釜管壁介质温度采集，保障反应恒温区间，规避超温风险。
- 冶金加热炉：炉壁分段测温，配合燃气调节阀实现炉温分段精准控制。
- 造纸制浆车间：蒸煮锅、烘干辊温度监测，稳定浆料、纸张成型工艺参数。
真实案例
前年处理西南一座化工园区精馏装置故障，原有 FBM03A 老卡其中三路通道持续跳数，联锁频繁触发降负荷。原厂 100 系列卡停产采购周期超 45 天，临时试第三方采集卡，精度偏差超过 1.5℃，不敢长期投用。更换 FBM203 P0914SV 搭配 P0916AE 端子板，原有现场 2 线 RTD 线缆直接复用，仅半小时完成单块更换，上电后温度曲线平稳，偏差控制在 0.1℃以内，装置无需降负荷持续运行至今。现场维护工程师说，宁可多花成本用原厂隔离卡，反复跳联锁造成的减产损失远高于备件差价。
