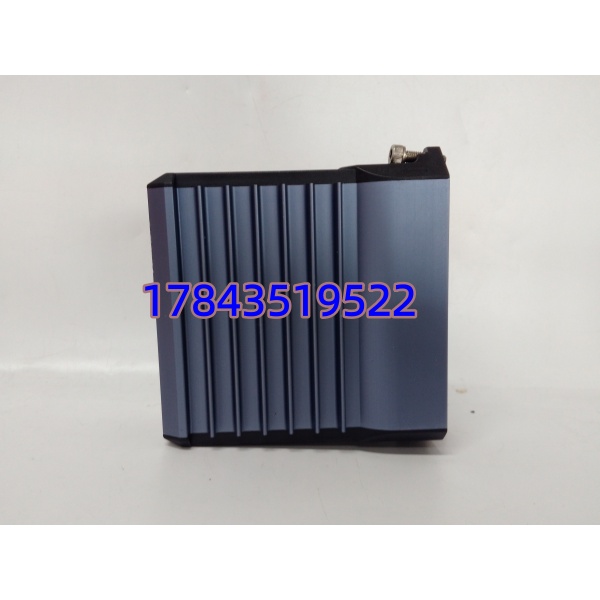

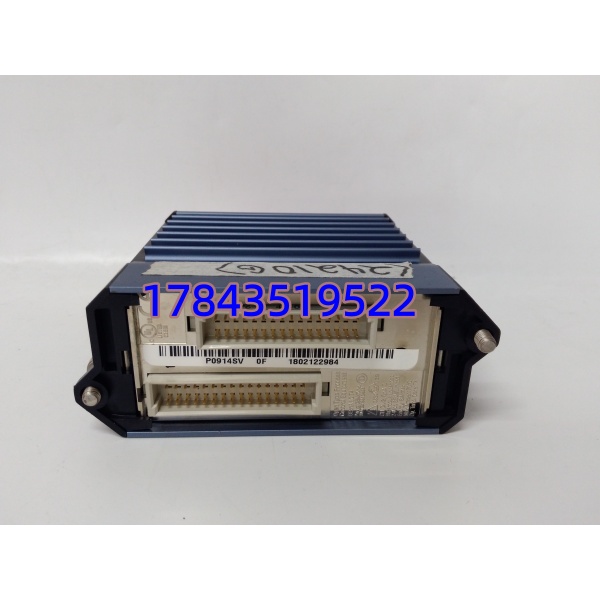

Foxboro FBM203 P0914SV | RTD 温度输入卡

描述

产品详情

・型号：FBM203 P0914SV

・品牌：Foxboro

・系列：I/A Series 200 Compact IO

规格参数

1. 输入通道：8 路独立 RTD 采集通道
2. 支持传感器：Pt100、Pt1000、镍、铜热电阻
3. 接线制式：2 线、3 线 RTD 通用
4. 电阻量程：0~320Ω
5. 采样精度：±0.03% 满量程
6. 采样分辨率：16 位
7. 单通道刷新周期：25ms
8. 通道隔离：通道间、对地全电气隔离
9. 供电规格：DC24V，最大 60mA，整机功耗≤3W
10. 工作温度：0℃~55℃（机柜内）
11. 环境等级：Class G3 工业恶劣环境适配
12. 安装方式：专用 IO 底板直插、配套 TA 端子底座接线

产品介绍

FBM203 P0914SV 是 Foxboro I/A DCS 配套的专用温度采集 IO 模块，专门对接现场各类热电阻测温探头，把电阻模拟量转换成数字信号，通过冗余现场总线传给控制站，用于工艺温度闭环调节、设备超温联锁保护paresource…。模块自带硬件滤波与断线诊断，现场线路断路、传感器短路会主动上传故障报警。

坦白讲，现场对比过老式 100 系列 FBM03A 卡件，这款 200 系列模块单卡测点密度更高，通道隔离做得更扎实。化工、电厂强电磁工况下，很少出现温度跳变干扰；替换旧卡时原有现场接线端子底座可兼容复用，不用重新放线，能压缩检修工时。模块支持软件配置变化率限幅，可过滤管道震动、变频干扰带来的虚假温度波动。

应用场景与行业案例

痛点切入

我在现场遇到过不少单通道无隔离老式测温卡，变频电机、大功率加热器运行时，多个温度测点同步漂移，工艺曲线失真，容易触发误联锁停机。另外很多老装置多采用分散单通道卡件，机柜空间占用大，备件种类繁杂。粉尘、水汽腐蚀端子造成线路接触不良后，无内置诊断的卡件很难快速定位故障点。

典型场景

1. 化工精馏装置：塔釜、进料管线多点测温，依靠温度数据调节蒸汽阀门，单卡 8 通道可覆盖多层塔体测点。
2. 火电锅炉系统：水冷壁、省煤器管壁温度监测，超温信号直接联动炉膛减负荷保护逻辑。
3. 冶金加热炉：炉辊、炉衬分区测温，稳定轧制坯料加热温度，减少成品次品率。
4. 油气炼化反应釜：催化剂床层分层测温，防止局部过热引发安全风险。
5. 制药洁净车间：发酵罐、纯化水管道恒温监控，满足工艺合规数据记录要求。

真实案例

某石化精馏车间一套运行 12 年的 I/A 系统，原有老式 FBM33A 测温卡陆续出现通道漂移，每次故障都要停工半天排查线路。原厂新卡交期 45 天，生产线无法长期降负荷。更换多块 FBM203 P0914SV 拆机备件，原有 TA 端子底座直接沿用，仅在系统软件内修改通道传感器类型参数。更换后连续运行 8 个月无温度跳变，电气主管反馈故障排查工作量减少七成，同类型测点集中用这款 8 通道卡，机柜备件库存种类也精简不少。
