描述
产品深度介绍
FOXBORO FBM202 是 I/A Series DCS 的高性能隔离型温度 / 毫伏输入模块，专为工业现场温度信号采集设计，广泛应用于石化、电力、冶金、热处理等需要高精度温度测量的场景。
模块提供8 路完全电气隔离的热电偶 /mV 输入通道，支持 B、E、J、K、N、R、S、T 等所有标准热电偶类型，也可直接接入 – 10.5~+69.5mV 的毫伏信号。每通道采用Σ-Δ 模数转换器，转换精度达 ±0.03% FS，分辨率高达 0.1μV，确保微小信号的精准采集。
内置1 路独立隔离 RTD 冷端补偿通道（接 100Ω 铂电阻），补偿精度达 **±0.25℃，有效消除端子温度变化对测量精度的影响。具备热电偶开路检测 ** 功能（默认向上超量程报警），便于故障诊断。
采用通道间 / 通道对地 600VAC 隔离技术，有效抵御现场电磁干扰与共模电压，保障恶劣环境下信号稳定。支持热插拔，在线更换不中断控制。压铸铝外壳，IP20 防护，适应 G3 级工业环境。

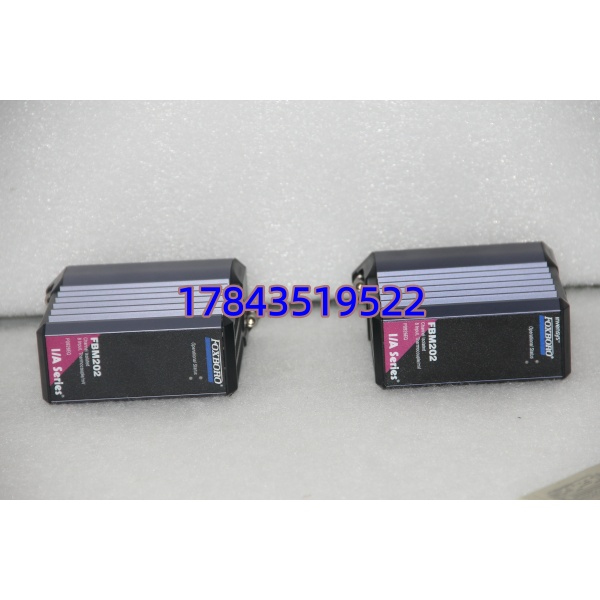

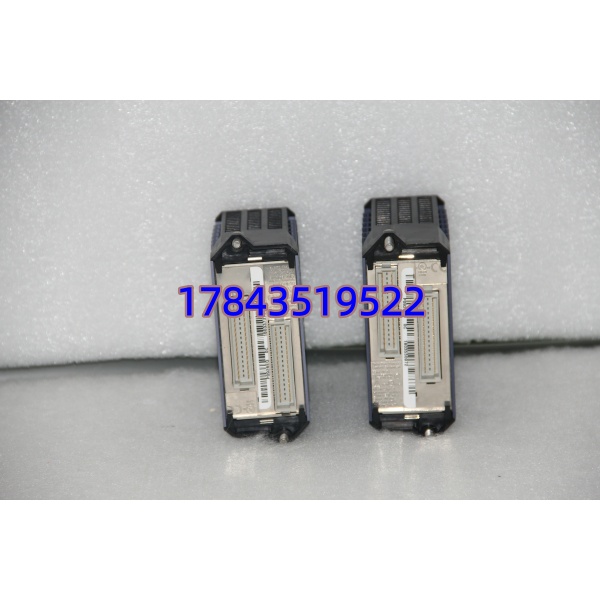

FBM202
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | FBM202（P0926EQ） |
| 功能 | 8 通道热电偶 /mV 输入 + 1 路 RTD 冷端补偿 |
| 输入信号 | 标准热电偶（B/E/J/K/N/R/S/T）、-10.5~+69.5mV |
| 通道数 | 8 路信号通道 + 1 路补偿通道，全通道独立隔离 |
| 精度 | ±0.03% FS（25℃），温度系数 ±50ppm/℃ |
| 分辨率 | 0.1μV（mV 模式） |
| 隔离电压 | 通道间 / 通道对地 600VAC 1 分钟 |
| 冷端补偿 | 100Ω 铂 RTD（IEC 751 B 级），精度 ±0.25℃ |
| 开路检测 | 支持（向上超量程报警） |
| 采样周期 | 25ms / 通道，积分时间可配置 |
| 热插拔 | 支持 |
| 电源 | 24VDC +5%/-10%，功耗≤5W |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，压铸铝外壳（G3 级环境） |
| 尺寸（长 × 宽 × 高） | 140mm × 165mm × 45mm |
| 重量 | 约 0.32kg |
| 安装方式 | I/A Series 标准机架插槽 |

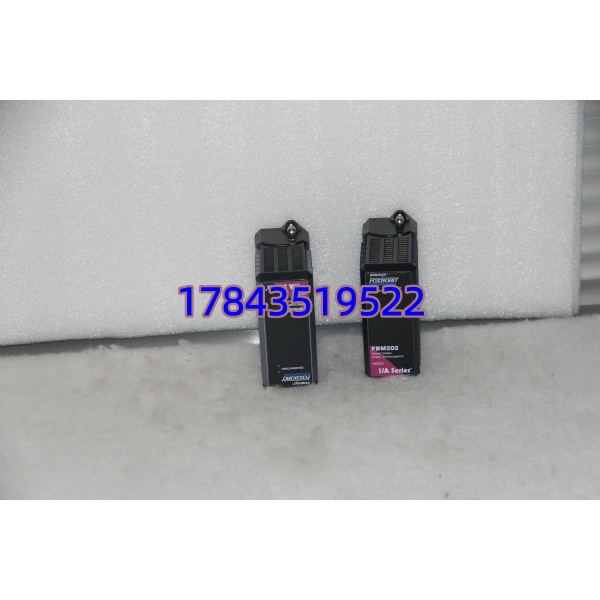

FBM202
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装机架 + FCP270 控制器 + 冗余电源
- 通电自检：供电正常，无短路、无异常发热
- 配置下载：通道参数（TC 类型 / 量程 / 滤波）可正常下载并保存
- 精度校准：接入标准 TC/mV 信号，误差≤±0.03% FS
- 隔离验证：通道间 / 通道对地 600VAC 耐压 1 分钟无击穿
- 冷端补偿：RTD 接入正常，补偿精度≤±0.25℃
- 开路检测：断开 TC 信号，故障报警准确
- 负载测试：8 通道满负载连续运行 24 小时，信号稳定无漂移
- 生成 Test Report，附精度测试数据与补偿日志
- 电气参数测试
- 绝缘电阻：500V 摇表≥10MΩ
- 接地连续性：＜0.5Ω
- 串口耐压：信号对地 600VAC 1 分钟无击穿
- 固件与配置验证
- 固件版本适配 I/A Series V6.5 + 系统
- 备份配置参数，存档通道设置照片
- 最终质检与包装
- 质检员签字，贴 QC Passed 标签
- 防静电袋密封，气泡膜包裹入加厚纸箱
- 附质检报告、合格证，全程可追溯
技术避坑指南
1. 热电偶极性接反（高频翻车）
- 问题：温度显示负值或明显偏低，信号不稳定
- 避坑：
- 热电偶正负极必须严格匹配，+ 接 +，- 接 –
- 补偿导线极性与热电偶一致，不可接反
- 案例：某项目 K 型热电偶极性接反，显示 – 20℃；更正后显示正常
2. 冷端补偿未启用或接线错误
- 问题：温度测量误差大，随环境温度波动明显
- 避坑：
- 必须启用专用冷端补偿通道，接入 100Ω 铂 RTD
- RTD 采用 4 线制接线，减少引线电阻影响
- 组态时确认冷端补偿功能开启
3. 忽略防静电保护
- 问题：静电击穿输入芯片，通道无响应或读数漂移
- 避坑：
- 操作必须戴防静电手环并可靠接地
- 模块取出后放防静电垫，避免直接接触金属机柜
- 冬季干燥环境先触摸接地金属释放静电
4. 热电偶类型配置不匹配
- 问题：温度显示偏差极大（如 K 型设为 S 型）
- 避坑：
- 组态时严格匹配现场热电偶类型（B/E/J/K/N/R/S/T）
- 更换热电偶后务必核对组态参数
- 不同类型热电偶不可混用通道
常见问题解答（FAQ）
Q1：FBM202 可以直接接入 PT100 热电阻吗？
A：不可以直接接入。FBM202 仅接收热电偶或 mV 信号；PT100 需选用 FBM230（P0914XX）热电阻输入模块。
Q2： 的 8 个通道可以配置不同类型的热电偶吗？
A：可以。每个通道独立配置，例如通道 1-4=K 型，通道 5-8=S 型，灵活适配多类型温度传感器。
Q3： 支持 HART 信号吗？
A：不支持。仅支持热电偶 /mV 模拟信号；需 HART 功能时，需选用 FBM239（P0917CA）HART 模拟量输入模块。
Q4：更换 后需要重新组态吗？程序会丢失吗？
A：同型号替换无需重新组态，配置存在控制器，模块不存数据。更换后系统自动识别加载参数，上电即运行；固件版本不同时建议核对兼容性。
Q5：质保期多久？出现质量问题怎么处理？
A：12 个月质保（自发货日起），全新原装，支持原厂溯源。
- 质保范围：非人为硬件故障、出厂缺陷导致的信号异常、通道损坏
- 不含范围：静电击穿、进水、超压、摔落、线缆接错等人为损坏
- 售后流程：故障提供照片 / 视频，远程协助诊断；1 年内非人为故障，免费更换或维修，承担往返运费。
