Foxboro FBM202 是施耐德 Foxboro I/A Series DCS 系统中的高性能 8 路隔离热电偶 /mV 输入模块，专为工业过程的高精度温度与微小电压信号采集设计，广泛应用于石化、电力、化工、冶金等关键流程工业。
模块采用Σ-Δ 模数转换技术，每通道 25ms 高速采样，具备通道间全隔离、内置 RTD 冷端补偿、断线检测与故障诊断功能，适配各类标准热电偶（B/E/J/K/N/R/S/T）及 – 10.5~+69.5mV 毫伏信号，是工业温度测量的核心 I/O 部件。

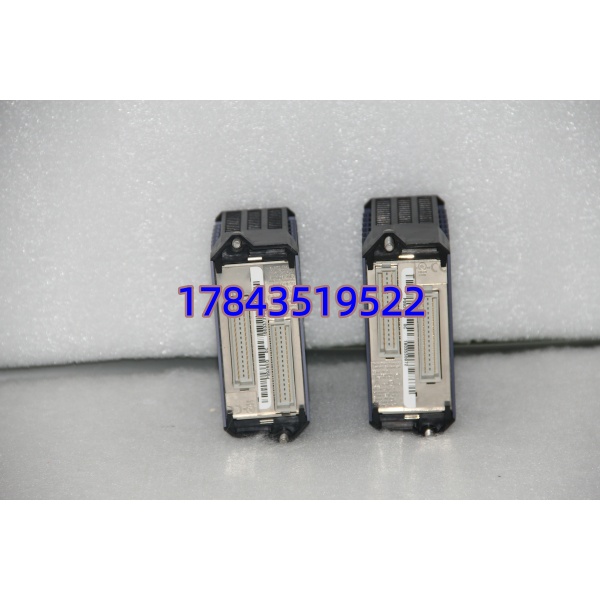

FBM202
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道配置 | 8 路隔离 TC/mV 输入 + 1 路隔离 RTD 冷端补偿 |
| 输入信号 | 热电偶（B/E/J/K/N/R/S/T）、毫伏（mV）信号 |
| 输入范围 | -10.5 ~ +69.5 mV DC |
| 采样 / 更新 | 25ms / 通道，Σ-Δ ADC，积分时间可配置 |
| 精度 | ±0.03% 满量程（25°C）；热电偶一致性 ±0.25°C |
| 分辨率 | mV 可达 0.1 μV；温度 ±0.1°C |
| 隔离特性 | 通道间 / 通道对地全隔离，共模电压 30V AC / 60V DC |
| 冷端补偿 | 内置 100Ω 铂 RTD（IEC 751 B 级），补偿精度 ±0.3°C |
| 供电 / 功耗 | 24V DC，典型 5W |
| 工作环境 | -20°C ~ +70°C；湿度 5%–95%（无凝露） |
| 物理特性 | 压铸铝外壳，重量约 0.32kg；IP20 防护 |
| 认证 | Ex nA IIC T4（危险区域适用） |
| 兼容性 | 适配 Foxboro I/A Series 200 系列基座，支持热插拔 |

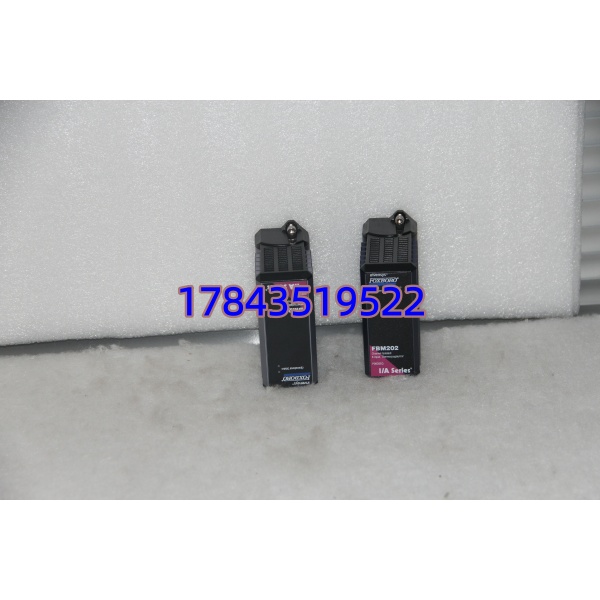

FBM202
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 DCS 系统在允许热插拔状态（I/A Series 支持在线更换）。
- 佩戴防静电手环，防止静电损坏模块。
工具准备：
- 防静电手环、一字 / 十字螺丝刀、万用表、标签纸
备份工作：
- 记录模块槽位号、组态参数（热电偶类型、量程、补偿设置）
阶段二：拆卸旧模块（5 分钟）
- 松开模块面板固定螺丝，捏住拉手平稳抽出旧模块。
- 检查背板连接器无弯曲、无氧化。
阶段三：安装新模块（5 分钟）
- 核对型号为 FBM202 (P0914ST)。
- 对准导轨与背板，平稳推入模块直至完全到位，拧紧面板螺丝。
阶段四：现场接线（15 分钟）
- 端子板（如 P0926EQ）对应通道：
- TC+ / TC-：接热电偶正负极（注意极性）
- RTD：4 线制铂电阻（冷端补偿）
- 屏蔽层：单端接地（控制柜侧）
- 接线完成后，用万用表通断档检查接线无误、无短路。
阶段五：上电与组态下载（10 分钟）
- 系统上电，模块 PWR 灯常亮，无报错。
- 在 I/A Series 工作站中配置模块：
- 选择模块型号 FBM202
- 设置通道类型（TC 类型或 mV）、量程、滤波
- 启用冷端补偿（关联 RTD 通道）
- 下载组态，测试各通道温度 / 毫伏值显示正常、无漂移。

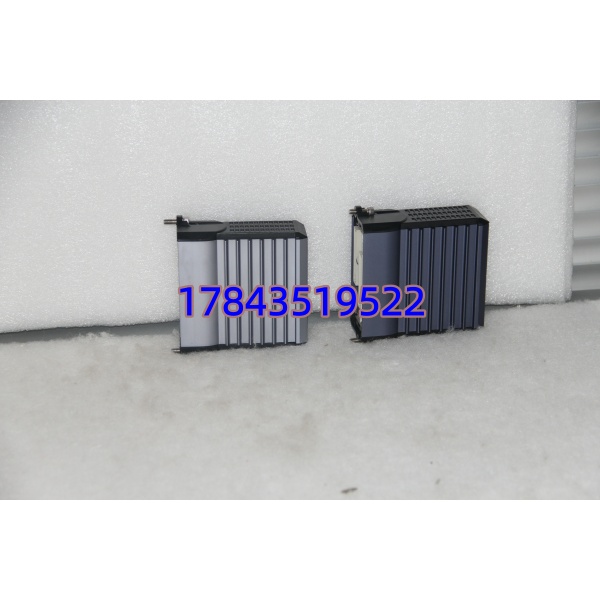

FBM202
常见问题解答（FAQ）
Q1：FBM202 与普通模拟量输入模块有何区别？
A：核心是高精度、全隔离与专用冷端补偿：
- FBM202：专为热电偶 /mV 信号设计，通道间全隔离、内置高精度 RTD 冷端补偿、断线诊断、抗干扰强，适合工业温度精密测量。
- 普通 AI 模块：多为 4-20mA/0-10V 通用输入，无冷端补偿、隔离等级低、精度一般，不适合热电偶直接接入。
Q2：FBM202 支持热插拔吗？
A：支持。I/A Series 系统允许在系统运行时在线更换模块，无需停机，更换后自动识别并加载组态，不影响其他通道运行。
Q3：热电偶信号波动大、跳变，如何解决？
A：按以下步骤排查：
- 接线：检查热电偶极性、屏蔽层单端接地、接线紧固。
- 组态：增大积分时间（如 500ms）、启用数字滤波。
- 干扰：远离变频器、电机等强电磁设备，使用专用补偿导线。
- 冷端：确认 RTD 接线正常、补偿参数正确。
Q4： 可替代哪些旧型号模块？
A：可直接替代 Foxboro 100 系列的 FBM02 热电偶输入模块，在 I/A Series 系统中兼容互换，性能与精度更优。
