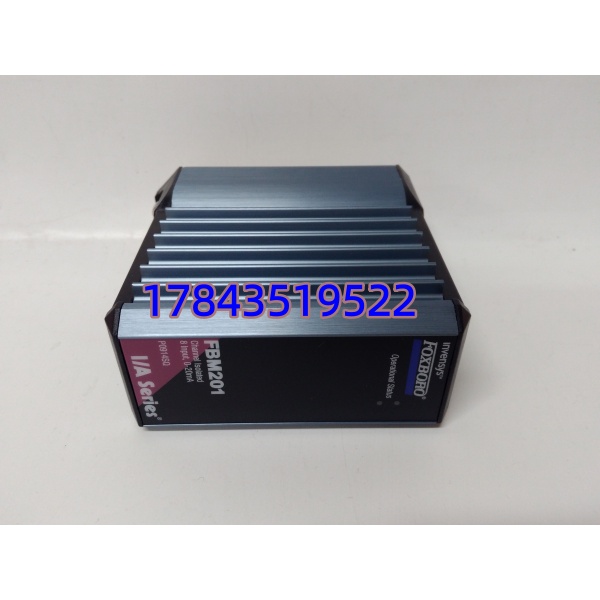

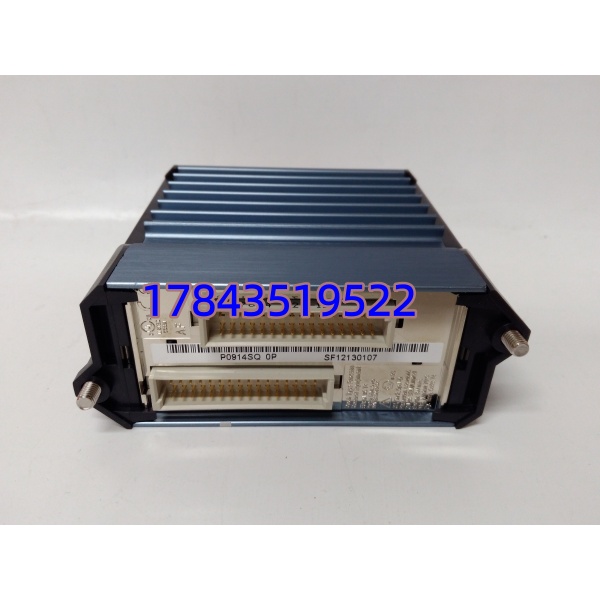

Foxboro FBM201 P0914SQ | 8 通道 4-20mA 采集板

描述

产品详情

・型号：FBM201 P0914SQ

・品牌：Foxboro

・系列：I/A Series 200 I/O 子系统

规格参数

1. 输入通道：8 路独立模拟电流输入
2. 信号量程：0~20mA DC，适配 4~20mA 两线制变送器
3. 单通道隔离：通道间、通道对地全电气隔离
4. HART 兼容：支持现场 HART 仪表读写参数
5. 模数转换：Σ-Δ 采样，满量程精度 ±0.03% FS
6. 背板通讯：冗余现场总线，传输速率 2Mbps
7. 供电电压：背板 12~30VDC
8. 工作温度：-20℃ ~ +60℃，柜体 G3 恶劣环境可用
9. 存储温度：-40℃ ~ +85℃
10. 防护湿度：5%~95% RH，无凝露
11. 物理尺寸：127×165×23mm
12. 重量：约 0.284kg
13. 安装方式：I/A 标准机架插槽，支持热插拔
14. 配套端子：需搭配对应 TA 端子组件完成现场接线

产品介绍

FBM201 P0914SQ 是 I/A Series 系统标配电流采集模块，专门对接现场压力、流量、液位类两线制变送器，是流程工厂 DCS 最常用的基础 I/O 卡件。 模块内置独立隔离转换电路，每一路信号互不干扰，化工厂、电厂强电磁柜内不易出现信号漂移。对比早期 100 系列 FBM01，它自带 HART 信号解调，不用额外加装 HART 调制解调板；冗余总线设计，单条总线断线不会丢失采集数据。同机架可混合搭配 FBM202 热电偶、FBM203 热电阻模块，统一由 FCP 控制器调度，减少柜内 I/O 种类，降低备件储备压力。

应用场景与行业案例

痛点切入

1. 化工装置区域变频器、大功率电机密集，普通非隔离采集卡容易出现多通道同步跳变，导致调节阀门频繁波动。
2. 老旧 DCS 单总线故障会整组 I/O 失联，引发整套工艺联锁动作，造成原料浪费甚至安全隐患。
3. 现场需要读取变送器内部量程、报警参数，单独敷设 HART 线缆施工成本高、工期长。

典型场景

1. 炼油常减压装置：塔顶、塔底液位、温度变送器 4-20mA 信号采集，单通道隔离避免加热炉电磁干扰。
2. 火电厂锅炉系统：汽包水位、主蒸汽压力变送器接入，冗余总线保障机组负荷稳定监测。
3. 煤化工合成车间：管道流量、介质压力采集，内置 HART 功能远程校准仪表。
4. 市政大型污水厂：曝气池液位、溶解氧变送器集中采集，潮湿柜体宽温稳定运行。

真实案例

某年产 60 万吨甲醇合成车间，原有一批老式非隔离模拟输入卡，一启动循环压缩机，液位信号就出现 ±5% 大幅跳变，调节阀频繁启停，每班至少 2 次小幅降负荷。采购替换同型号 FBM201 P0914SQ 拆机备件，直接机架热插拔更换，无需重新下装控制逻辑。上机后所有液位曲线平稳，同步通过系统软件读取变送器 HART 参数，省去现场仪表开盖调试步骤，单月减少非计划调节波动十几次，现场仪表维护工时下降 40%。维护工程师反馈，只要现场存在大功率变频设备，隔离型 FBM201 是性价比更高的选择。
