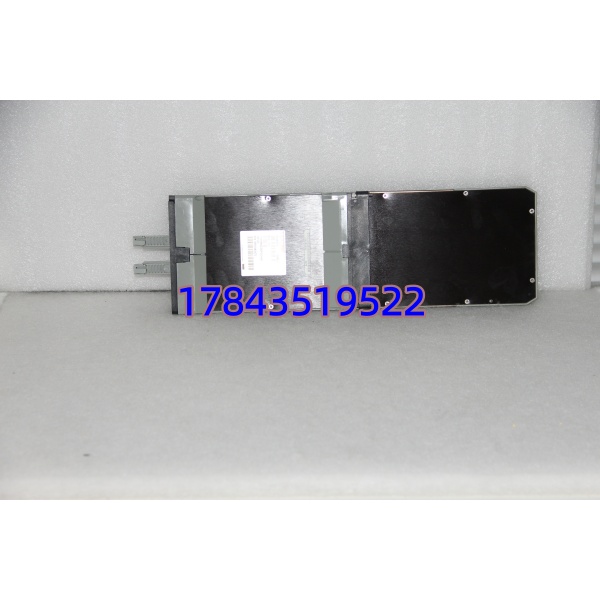

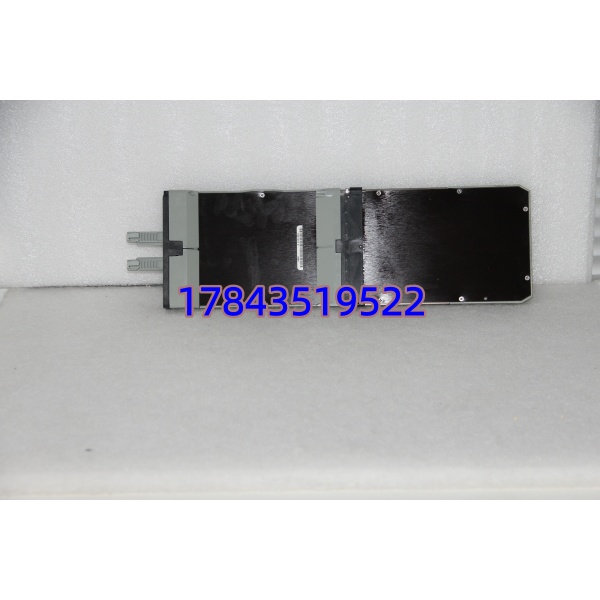

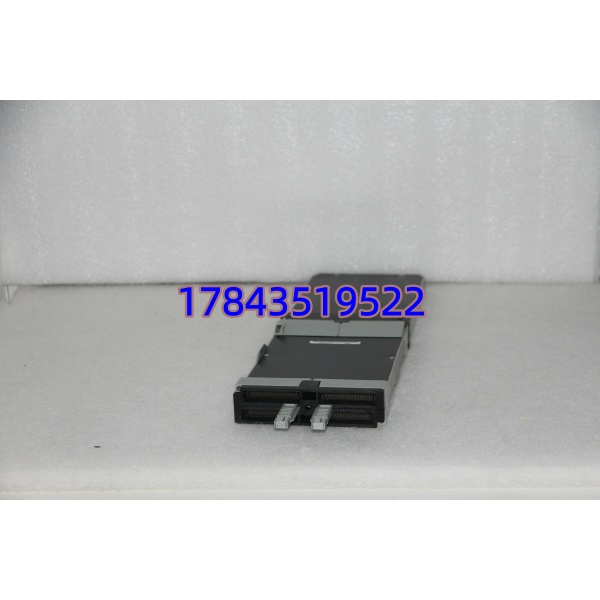

Foxboro FBM04 | I/A Series 4 入 4 出 0-20mA 模拟量模块

原价为：¥8,767.00。当前价格为：¥5,676.00。

  • 型号: FBM04 (部件号: P0400YE)
  • 品牌: Foxboro（福克斯波罗，现属施耐德电气）
  • 系列: I/A Series 分布式控制系统 (DCS)
  • 核心功能: 4 路模拟量输入 + 4 路模拟量输出，0-20mA 信号接口
  • 产品类型: 现场总线模块 (Fieldbus Module, FBM)
  • 关键规格: 0-20.4mA | 精度 ±0.05% | 通道隔离 | 支持冗余总线 | 热插拔
我要购买
分类：

描述

产品深度介绍

Foxboro FBM04 是 I/A Series DCS 系统的核心模拟量 I/O 模块，专为工业过程控制设计，用于现场传感器 / 执行器与控制系统间的 0-20mA 信号转换与传输。FBM04

FBM04

关键技术规格

参数项 规格详情
型号 FBM04 (P0400YE)
通道配置 4AI (0-20mA) + 4AO (0-20mA)
输入范围 0-20.4mA DC
输出范围 0-20.4mA DC
精度 ±0.05% 量程 (25°C)
分辨率 12 位
输出负载 最大 735Ω
通道隔离 通道间电气隔离，安全可靠
通讯 冗余现场总线 (Fieldbus)
热插拔 支持，在线更换无需停机
工作温度 0°C 至 +60°C
功耗 最大 8W
安装 I/A Series 标准机架插槽
FBM04

FBM04

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

  1. 确认系统处于安全状态，必要时报备停机。
  2. 佩戴防静电手环，在防静电垫上操作，防止静电损坏模块。

工具与备份

  • 工具：十字螺丝刀、万用表、标签纸
  • 备份：导出系统组态；拍照记录原模块接线与 DIP 开关设置

阶段二：拆卸旧模块（15 分钟）

  1. 解除模块前面板锁扣，拔出接线端子排。
  2. 松开模块固定螺丝，沿导轨平稳抽出模块。
  3. 检查背板连接器针脚是否弯曲或氧化，清理灰尘。

阶段三：安装新模块（20 分钟）

  1. 核对型号为 FBM04，从防静电袋取出。
  2. 设置 DIP 开关：站地址、波特率、冗余模式（与原模块一致）。
  3. 对准导轨推入模块，拧紧固定螺丝。
  4. 恢复接线：AI 接变送器 +/-，AO 接执行器 +/-，核对无误后锁紧端子。
  5. 自检：模块固定牢固、接线正确、开关设置无误。

阶段四：上电测试（25 分钟）

  1. 系统上电，观察模块 LED：PWR 绿灯常亮，COM 绿灯闪烁表示通讯正常。
  2. 连接组态软件，扫描识别 FBM04，核对固件版本。
  3. 下载组态，测试 AI 通道：输入 4-20mA，显示值正常；测试 AO 通道：输出 4-20mA，执行器动作正常。
  4. 连续运行 30 分钟无报警，记录更换信息至维护日志。



常见问题解答（FAQ）

Q1: FBM04 和 FBM01 有什么区别？A: FBM01 是8 路模拟量输入模块（无输出）；FBM04 是4 入 4 出混合 I/O 模块，功能更全面，适用于既需采集又需控制的回路。硬件尺寸与通讯接口兼容，可直接替换，但需重新组态通道功能。

A: 支持。模块自带冗余现场总线接口，可连接两条独立总线，一条故障时自动切换至另一条，确保通讯不中断，符合工业高可靠性要求。

Q3: 这款模块质保期多久？A: 提供12 个月质保（自发货日起），覆盖非人为硬件故障。静电击穿、进水、摔落或超规格使用不在质保内。可提供原厂质检报告及序列号溯源。

验证原装方法：

  • 模块面板印有 Foxboro 原厂标识、型号 及部件号 P0400YE；
  • 提供原厂装箱单、序列号，可向施耐德电气官方查询；
  • 背板连接器做工精细，无毛刺，插拔手感清晰；
  • 二手模块可提供测试报告，确保功能完好。

A: 广泛应用于石油化工、火力发电、冶金、造纸、水处理等流程工业，用于控制回路的信号采集与输出，如温度、压力、流量、液位等参数的监测与调节。
