产品深度介绍
FOXBORO FBM01 是 I/A Series DCS 系统的高性能 8 通道隔离模拟输入模块，作为现场传感器与控制系统的接口，专为石油化工、电力、水处理等流程工业设计。模块接收 2 线制 4-20mA 变送器（温度、压力、液位、流量）信号，转换为数字信号并通过冗余现场总线上传至控制器，实现工艺参数的实时监测与闭环控制。
采用通道间电气隔离与高精度信号处理技术，每通道独立 0-20.4mA 输入范围，精度达 ±0.05% 满量程 ，有效抑制现场电磁干扰。支持冗余总线连接，单模块故障不影响系统运行，满足工业环境高可靠性要求。作为 I/A Series 核心 IO 部件，FBM01 可独立接入冗余现场总线，适配系统冗余架构。

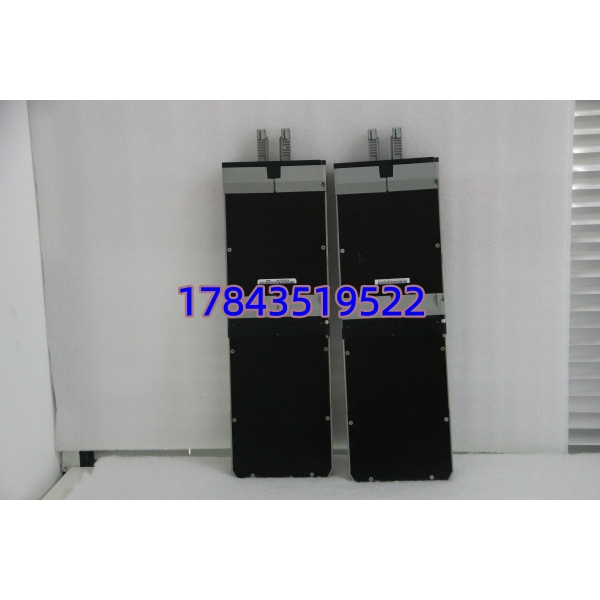

FBM01
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 8 路独立隔离模拟输入（AI）通道 |
| 输入信号 | 0-20.4mA DC（支持 4-20mA 标准变送器） |
| 输入类型 | 2 线制变送器 / 自供电 20mA 信号源 |
| 精度 | ±0.05% 满量程（FSR） |
| 分辨率 | 16 位 |
| 隔离特性 | 通道间隔离，耐压 1500VAC |
| 通信接口 | 冗余现场总线（Fieldbus） |
| 电源 | 26-42V DC（冗余供电） |
| 功耗 | 最大 14W |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 尺寸（长 × 宽 × 高） | 267mm × 122mm × 25mm |
| 重量 | 约 1.2kg |
| 安装方式 | I/A Series 标准机架插槽，支持热插拔 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 DCS 系统处于安全状态，解除相关联锁
- 断开 FBM01 所在机架电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 十字螺丝刀（PH1）、Fluke 万用表、防静电袋
- 手机（拍照记录旧模块接线、机架布局）
- 标签纸（标记每路输入线缆端子号）
备份工作：
- 导出 DCS 系统配置程序至 U 盘与云端
- 拍摄旧模块通道配置、接线端子与冗余设置照片
阶段二：拆卸旧模块（15 分钟）
- 松开模块前盖卡扣，轻按两侧取下
- 按标签逐一松开 8 路输入线缆端子螺丝，垂直拔出线缆
- 按压模块底部导轨卡扣，垂直向外拔出模块（避免损伤背板连接器）
- 检查背板针脚无弯曲、无灰尘，用压缩空气清理（勿用手触碰）
阶段三：安装新模块（20 分钟）
- 从防静电袋取出 FBM01，核对型号与输入规格
- 复刻旧模块设置：通道使能、输入量程、滤波参数
- 模块对准机架槽位，垂直用力按压至卡扣 “咔哒” 锁定，确保与相邻模块对齐
- 按标签恢复 8 路输入接线，端子螺丝拧紧至 0.5N・m 扭矩，轻拉线缆确认固定牢靠
自检清单：
- 型号与输入规格匹配
- 8 路线缆接线无误、无错接
- 模块卡扣完全锁定，无松动
- 无工具遗留机架内
阶段四：上电测试（15 分钟）
上电前检查：
- 测量机架 24-42V DC 电源正常，无短路
- 线缆绝缘良好，无破损、接地故障
上电步骤：
- 机架上电，观察 LED 指示灯：PWR 绿灯常亮、OK 灯闪烁（正常），ERR 红灯亮（故障）
- 连接 I/A Series 组态软件，读取模块信息，核对固件版本
- 通道测试：逐个输入 4mA、12mA、20mA 信号，用万用表实测精度＜±0.05%
- 冗余测试：模拟单总线故障，模块自动切换至冗余总线，数据传输不中断
- 满载运行 30 分钟，模块温升正常，无报警、无信号漂移
FBM01
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、变形，端子无氧化、无松动
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：I/A Series 原装测试机架 + 冗余控制器
- 通电自检：模块供电正常，无短路、无异常发热
- 通道精度：8 路输入全量程（0-20.4mA）测试，误差＜±0.05%
- 冗余验证：双总线切换测试，单总线故障数据不丢失
- 负载测试：满负载连续运行 24 小时，信号稳定无漂移
- 生成 Test Report 测试报告，附通道精度曲线与运行日志
- 电气参数测试
- 绝缘电阻：500V 摇表测试≥10MΩ，符合安全标准
- 接地连续性：＜0.5Ω，接地可靠
- 通道隔离：1500VAC 耐压测试无击穿
- 固件与配置验证
- 读取固件版本，适配 I/A Series V6.5 及以上版本
- 备份配置参数，存档通道设置与冗余配置照片
- 最终质检与包装
- 质检员签字确认，贴附 QC Passed 合格标签
- 防静电袋密封，气泡膜包裹后装入加厚纸箱
- 附质检报告、合格证，全程可追溯
常见问题解答（FAQ）
Q1：FBM01 和 FBM02 有什么区别？能互换吗？
A：不能直接互换，核心差异在通道数量与输入类型：
- ：8 路 0-20.4mA 模拟输入，隔离通道，适配 4-20mA 变送器
- FBM02：4 路 0-10V 模拟输入，非隔离通道，适配电压信号传感器
两者背板接口、尺寸一致，但信号电路与量程不同，互换会导致信号异常、模块损坏。
Q2： 支持热插拔吗？会影响系统运行吗？
A：支持热插拔。I/A Series 系统冗余配置时，在线更换 ，不影响系统运行与数据采集；单系统配置时，热插拔期间对应 8 路 AI 信号短暂中断，建议在工艺安全状态下更换。
Q3： 的输入可以直接接 2 线制变送器吗？
A：可以直接接入2 线制 4-20mA 变送器（如温度、压力、液位变送器），模块内部提供变送器供电（24V DC），无需额外电源。自供电信号源（如电池供电传感器）也可直接接入。
Q4：更换 后需要重新组态吗？程序会丢失吗？
A：同型号替换无需重新组态，配置存储在 I/A Series 控制器，模块不存储数据。更换后系统自动识别并加载原有参数，上电即运行。若更换不同固件版本，需核对兼容性，必要时刷新固件。
Q5：质保期多久？出现质量问题怎么处理？
A：提供12 个月质保（自发货日起），全新原装，支持原厂溯源。
- 质保范围：非人为硬件故障、出厂缺陷导致的信号异常、通道损坏
- 不含范围：静电击穿、进水、超压、摔落、线缆接错等人为损坏
- 售后流程：故障时提供照片 / 视频，远程协助诊断；1 年内非人为故障，免费更换或维修，承担往返运费。
