描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | AD908JQ |
| 适配平台 | Foxboro I/A Series DCS 系统各类 I/O 模块 |
| 硬件构成 | 塑料端子底座 + 预制连接电缆一体组件 |
| 信号类型 | 模拟量、数字量现场信号转接 |
| 线缆绝缘 | 工业阻燃线缆，适合机柜内固定布线 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 环境湿度 | 5%~95%，无凝露 |
| 安装方式 | DIN 导轨安装或模块侧面卡扣固定 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 生命周期 | 永久停产，依靠存量备件支撑老旧装置维护 |
产品深度介绍

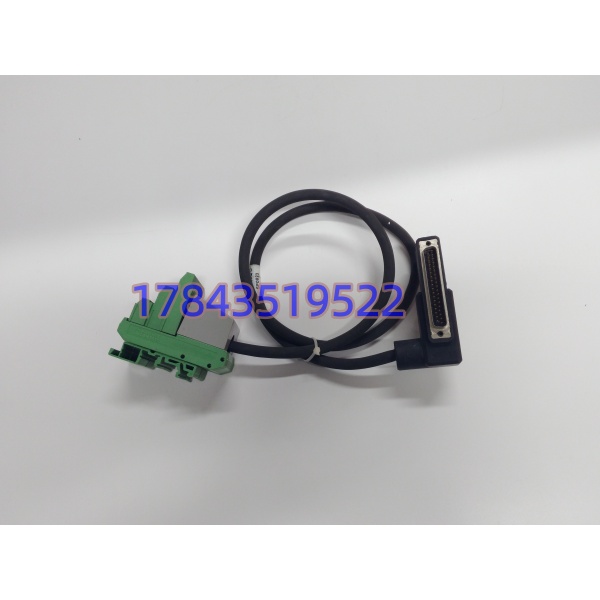

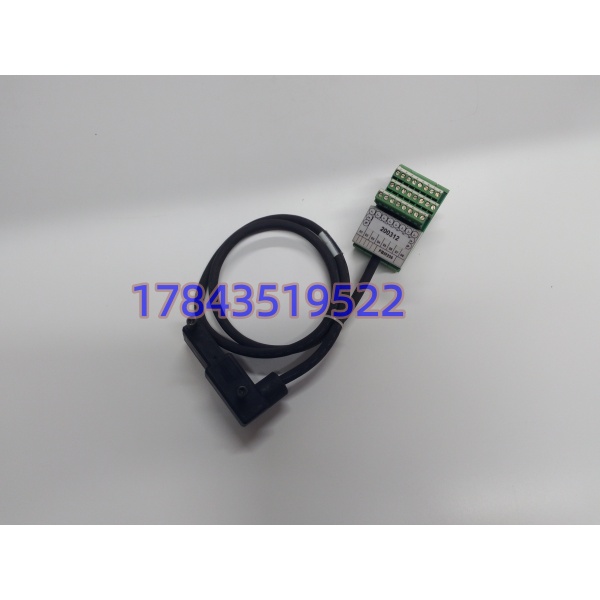

AD908JQ 是福克斯波罗 I/A Series DCS 专用端子转接组件。整套组件由接线端子底座与预制电缆组成，一端对接 I/A 系列 I/O 模块插座，另一端提供螺丝接线端子，用来接入现场变送器、阀门、开关信号。
大量石化、电厂、造纸老旧 I/A 系统仍在使用该类端子组件。端子老化、接线座弹片松弛、线缆内部断线属于常见故障。该组件无通用兼容替代品，故障维修只能选用同型号备件。
应用场景与行业案例
服役二十年以上 I/A 系统机柜长期受温度循环、粉尘影响，端子底座金属弹片疲劳、线缆根部折损断裂频发。一旦 AD908JQ 失效，对应测点信号中断，现场温度、压力、流量数据丢失，影响回路调节与工艺监控。原厂海外调货周期普遍超过 10 周。
典型应用场景：
- 石油化工 – I/A Series DCS 工艺控制回路 精馏塔、换热站温度压力信号采集，调节阀控制信号转接。
- 火力发电 – 电厂辅控系统 化水、除灰、脱硫装置 I/A 系统现场信号接线。
- 造纸行业 – 纸机工艺控制系统 烘缸温度、车速、上料流量模拟信号采集回路。
- 水处理厂区 – 大型污水厂 DCS 监控系统
案例：华南炼化装置年度检修 去年大修巡检，运维人员发现一套 I/A AI 模块多个测点信号波动，逐根排查确定 AD908JQ 预制线缆根部内部断线。 咨询代理商，该型号长期停产，海外调货周期超出检修窗口。项目找到现货端子组件，提前核查端子弹片导通、线缆完整性。停机窗口期完成整套端子组件更换，重新压接现场线缆，上电后全部测点信号稳定。 装置后续留存同款组件作为应急备件。
质量透明化检测流程
- 入库验收检测 核对标签丝印型号 AD908JQ；目视检查端子底座无开裂、端子弹片无锈蚀变形；电缆外皮无破损、无硬化龟裂；两端接头卡扣完好。
- 导通功能测试 使用 Fluke 仪表逐路检测全部信号线导通；排查线芯隐性断线、线间短路；反复插拔接头验证接触稳定性，全程留存检测照片。
- 电气参数测试 检测绝缘电阻，排查线缆外皮老化漏电风险。
- 装配核验 拍照记录接头卡扣、端子排布原始状态，方便现场对照安装。
- 最终质检包装 质检人员复核全部测试项目；组件单独防静电袋封装，线缆做防弯折保护；粘贴 QC 合格标签标注检测日期。
