描述
关键技术规格
0399085B 信号调理模块
| 参数项 | 规格值 |
|---|---|
| 信号输入 | 模拟量：4-20mA DC；数字量：24V DC 干接点 |
| 信号输出 | 模拟量：隔离 4-20mA DC/0-10V DC（可配置）；数字量：24V DC 继电器 |
| 精度 | ±0.1% 满量程 |
| 隔离强度 | 1000Vrms（输入 – 输出、输入 – 接地） |
| 工作电源 | 24V DC ±15% |
| 功耗 | ≤3W |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 | 80×120×25mm |

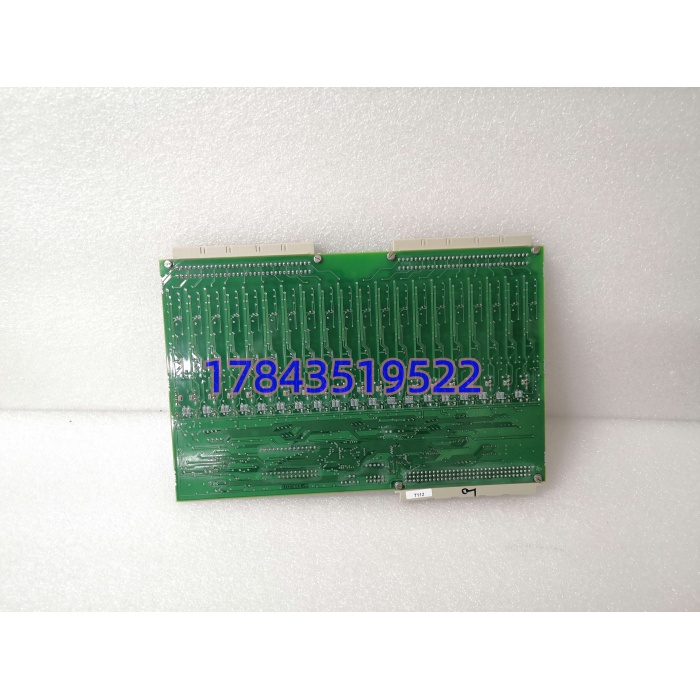

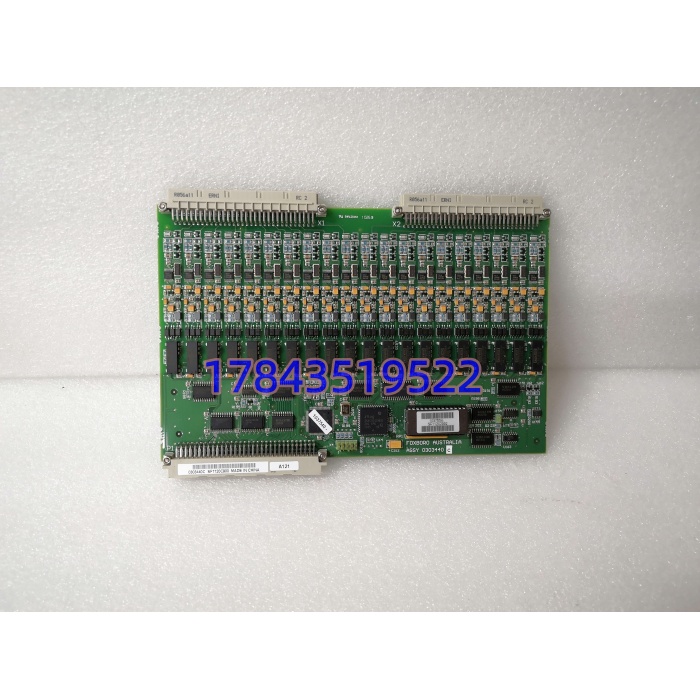

0303440C 端子板 + 0303458A 背板适配器
| 参数项 | 规格值 |
|---|---|
| 端子数量 | 16 位（8 入 8 出），螺钉式 |
| 适配线径 | 0.5–2.5mm² |
| 背板接口 | 适配 I/A 系列 I/O 机架插槽 |
| 安装方式 | 标准导轨 / 机架安装 |
| 材质 | 阻燃 ABS + 镀金触点，防氧化 |
品深度介绍
FOXBORO 0399085B+0303440C+0303458A 是 I/A 系列 DCS 的核心信号接口套件，由信号调理模块、端子板与背板适配器组成，专为工业现场恶劣环境设计。0399085B 负责 4-20mA 模拟量与 24V 干接点信号的隔离、放大与转换，1000Vrms 隔离能有效阻断地环流与干扰，±0.1% 精度保障测量可靠。
0303440C 提供 16 路接线端子，方便现场线缆规整接入；0303458A 适配 I/A 机架背板，实现模块与控制器无缝对接。整套解决现场信号与 DCS 的匹配、隔离与传输问题，广泛用于石油化工、电厂、LNG 等对信号稳定性要求高的场景。
应用场景与行业案例
工业现场传感器信号易受干扰、地电位差大，直接接入 DCS 会导致测量漂移、误报甚至模块烧毁。这套套件就是为解决信号隔离与调理痛点而生。
典型应用场景：
- 石油化工 – 炼化装置 DCS 信号采集温度、压力、流量等 4-20mA 信号经隔离转换后接入 FCP270 控制器，抗强电磁干扰，保障连续生产。
- 电力行业 – 电厂锅炉 / 汽机监控炉膛压力、蒸汽温度等信号调理，1000V 隔离消除地环流，避免 DCS 测量波动。
- LNG / 天然气 – 液化装置控制低温储罐液位、压力信号高精度转换，适配 I/A 系统，保障储运安全。
- 制药 / 食品 – 洁净区参数监控温湿度、洁净度信号隔离传输，符合 GMP 要求，数据精准可追溯。
案例：某炼化厂 DCS 信号干扰整改去年，华东某炼化厂 I/A 系统频繁出现模拟量信号漂移、跳变，严重时触发误报警，影响生产。排查发现现场变频器、电机群产生强电磁干扰，地电位差达数百毫伏，直接接入 DCS 导致信号不稳。
选用 5 套原装 0399085B 套件，替换原无隔离模块。施工保留原有接线与机架，3 天完成更换。模块 1000V 隔离有效阻断干扰，信号精度稳定在 ±0.1%，漂移、跳变问题彻底解决，误报警清零，保障装置长周期运行。
