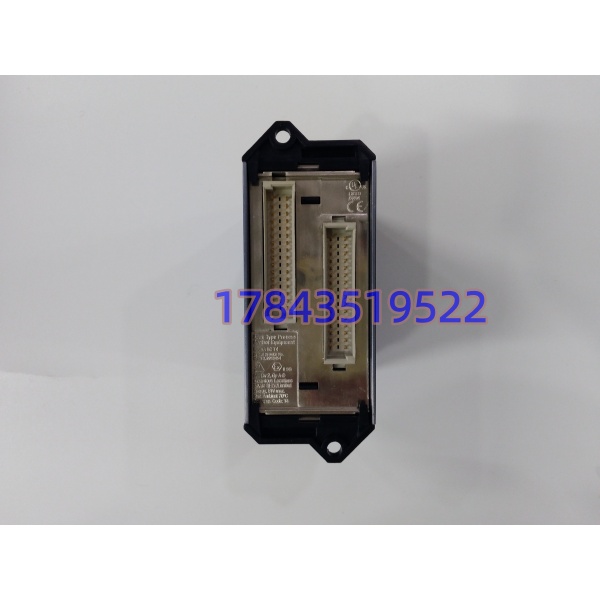

描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 总线通道 | 独立双通道 FF H1 基金会现场总线 |
| 单通道挂载仪表上限 | 32 台 FF 总线智能仪表，单模块合计 64 台 |
| 背板供电 | 24 VDC ±10%，整机功耗 14 W |
| 隔离耐压 | 通道对地、通道间 2500 V AC 电气隔离 |
| 适配控制器 | FCP270、FCP280 全系列 I/A 现场控制处理器 |
| 安装特性 | 标准 I/A 机架单槽位安装，支持不停机热插拔 |
| 工作温度 | -20 ℃ ~ +60 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| 诊断功能 | 总线短路、仪表离线、通讯中断指示灯告警 |
| 通讯协议 | FOUNDATION Fieldbus H1 标准协议，兼容 HART 智能仪表 |
| 外形尺寸 | 102 mm × 45 mm × 104 mm |
| 防爆适配 | 配套安全栅可用于化工 Zone2 防爆危险区域 |
产品深度介绍
FBMSVH 是福克斯波罗 I/A Series DCS 专用 FBM 总线模块，作为现场 FF 总线仪表与主控 FCP 控制器的数据中转桥梁，替代传统点对点 4-20mA 布线方案，大幅减少现场电缆敷设工程量。模块配备两路独立 FF H1 总线，可分开挂载温度、压力、流量智能变送器与总线阀门定位器，双通道互为独立回路，单条总线故障不会影响另一路仪表采集。支持在线热插拔，装置大修、局部改造无需整套 DCS 停机；自带硬件级故障诊断，总线短路、仪表掉线可快速定位点位，降低现场排查工时。石油、化工大型连续生产装置普遍采用两块 FBMSVH 冗余配对部署，保障总线数据不间断传输，是存量 I/A 系统最常用的总线扩容、故障替换备件。
应用场景与行业案例
现场痛点
老式 4-20mA 硬接线方案线缆繁杂，故障排查耗时久；早期单通道 FBM 总线卡一旦损坏，整条回路仪表全部失联，工艺参数丢失极易触发联锁停机。FBMSVH 双通道设计可分区隔离仪表，单路故障不波及全局，但原厂标准货期 4~6 周，装置临时故障无备件会延误检修窗口。
典型应用场景
- 石油炼化 – 常减压、催化裂化装置 DCS大量 FF 总线压力、温度变送器集中采集，双通道分区挂载，避免单总线短路全回路失效。
- 煤化工 – 合成氨、甲醇生产线防爆区域 FF 总线阀门定位器闭环调节，冗余 FBMSVH 保障反应釜、精馏塔参数稳定采集。
- 天然气处理厂 – 集输、净化控制系统远距离总线仪表组网，减少上千米信号电缆投入，远程在线调校仪表参数。
- 火力发电厂 – 锅炉辅控 DCS炉膛压力、汽包液位智能变送器总线采集，热插拔特性适配机组短时检修。
- 制药精细化工 – 连续反应 GMP 自控系统总线仪表批量存储批次数据，模块诊断功能快速定位仪表通讯故障，满足审计追溯要求。
真实抢修案例
去年春季山东某炼化催化装置，原有单通道总线模块短路烧毁，28 台温度变送器全部离线，中控失去塔器监测参数，随时可能触发安全联锁。原厂订货周期 35 天，装置无法长期处于无监测状态。采购紧急调取 FBMSVH 全新现货，出库完成双通道总线满负载 24 小时联调测试，次日专车送达厂区。工程师直接热插拔替换，重新分配两路总线仪表分区，半小时内全部参数恢复上传，装置全程未停机。后续该厂新增 4 块 FBMSVH 作为长期备用备件。
核心卖点与差异化
- 双通道独立 FF H1 总线，单通道故障隔离，相比单通道 FBM 总线卡大幅降低全局停机风险
- 支持机架不停机热插拔，改造、换件无需机组降负荷，节省停产损耗
- 出库前双通道满载 64 台仪表仿真测试，附带总线通讯稳定性测试记录、视频备查
- 完整兼容 FCP270/FCP280 主流控制器，原有系统组态无需大范围修改
- 一年质保，总线端口、背板通讯非人为损坏免费检测更换，区别市场拆机二手件
- 配套总线拓扑、仪表分区配置远程技术指导，缩短现场调试时间
