产品详情

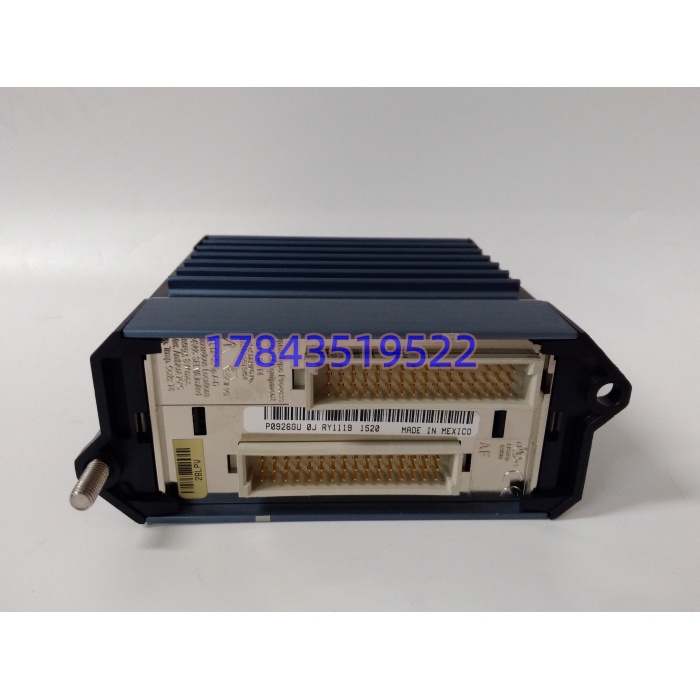

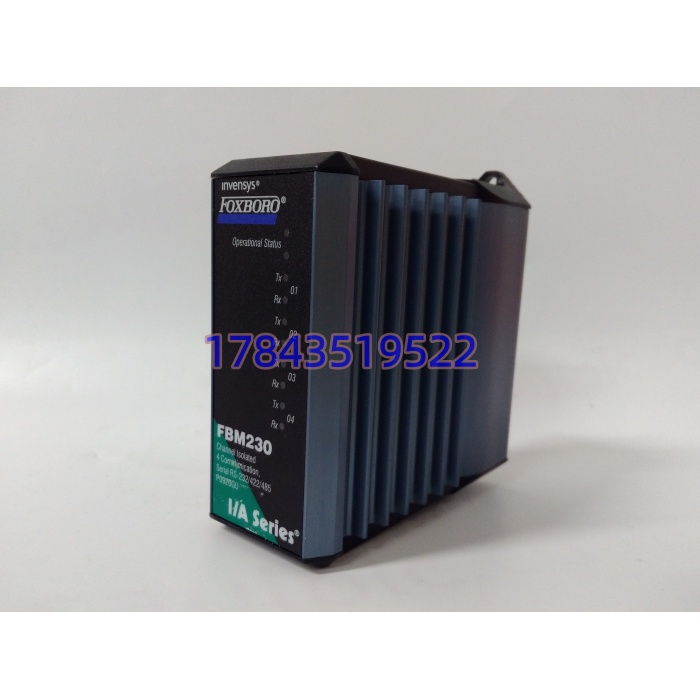

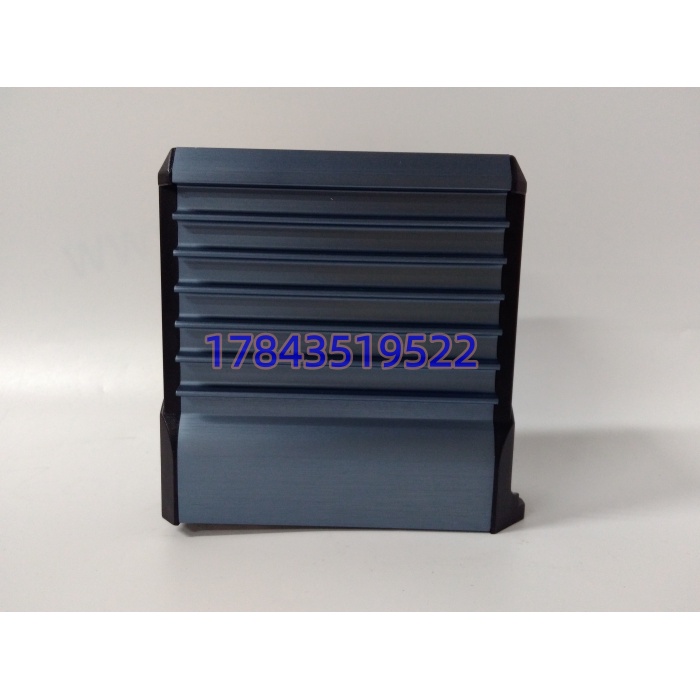

・型号：FBM230・部件编号：P0926GU・品牌：Foxboro（Invensys / Schneider）・系列：I/A‑Series DCS
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 完整部件号 | FBM230 P0926GU |
| 端口配置 | 4 路电气隔离串行通讯口，每端口软件可选 RS‑232 / RS‑422 / RS‑485paresource… |
| 支持协议 | Modbus‑RTU、ASCII 等，驱动程序需要从系统库下载至模块内 |
| RS‑485 多站能力 | 单端口最多 64 台从站；RS‑232 直连最多 4 台设备 |
| 最大 DCI 连接 | 2000 个 DCI 数据块 |
| 供电 | 背板 24VDC，整机功耗≤7W |
| 安装形式 | DIN35 导轨，配套 FBM 系列模块化底座 |
| 环境等级 | ISA‑S71.04 G3 恶劣工业环境等级，适合化工现场控制柜 |
| 工作温度 | -20℃ ~ +70℃ |
| 存放温度 | -40℃ ~ +70℃ |
| 湿度 | 5%‑95% RH，无凝露 |
| 防爆资质 | Zone2 Ex nA IIC T4 认证，二类危险区域可用 |
| 面板指示 | 4 组 TX/RX 收发状态 LED、模块运行 OK 指示灯 |
| 停产信息 | FBM230 系列原厂停产，不再排产新机 |
产品介绍
（切入策略：E 维护者视角）现场检修经常踩坑：不少工程师以为 FBM230 插上底座上电就直接通讯。实际上这款模块本身不自带协议，必须从 DCS 控制站下载对应驱动镜像，没有下载驱动的模块会报通讯超时，硬件自检 OK 但是串口完全没有数据输出。同时注意区分 FBM230 与 FBM232：FBM230 是四路串口；FBM232 是两路串口，硬件底座、TA 端子组件不通用，采购不能混淆。依据施耐德官方生命周期文档，I/A‑Series 老 FBM 系列陆续停止生产。国内大量炼化、煤化工装置依靠 对接分析仪、第三方 PLC、电机保护器。装置大修窗口十分宝贵，很多工厂储备备件；但是二手市场不少模块闪存内驱动丢失，到货之后要重新下装驱动，这点入库测试一定要覆盖。备件不宜大批量囤货，要和 DCS 系统迁移计划联动，避免库存呆滞。
应用场景与库存策略
痛点切入： 负责第三方设备数据接入。一旦模块故障，整套分析仪、辅机 PLC 数据全部断连，操作站无实时数据，工艺失去监控参考，容易造成操作误判。原厂无新品，海外维修周期漫长。典型场景与备货建议
- 石化炼化装置 DCS 系统，对接在线色谱、分析仪、第三方 PLC：属于工艺关键数据接口，建议厂区常备 1 块备件。
- 煤化工合成、净化车间 I/A‑Series 系统，大量 Modbus RTU 仪表集群：同园区多套装置可以建立备件共享池，降低资金占用。
- 电厂辅控系统，第三方设备串口接入：停机损失可控，优先选择供应商寄售代管。
- 化工老旧 I/A‑Series 平台：同步评估 EcoStruxure Foxboro 新一代 I/O 迁移方案，规划 3‑5 年改造时间表。
真实案例某炼化装置 模块故障，分析仪数据全部失联。仓库有拆机备件，直接上机，模块 OK 灯正常，但是四路串口全部无收发。检修人员反复排查接线、波特率参数，折腾大半天，才意识到模块闪存内部协议驱动已经丢失。下载 Modbus‑RTU 驱动镜像、再配置端口参数之后通讯恢复。事后设备部修改备件入库流程，二手 FDSI 类通讯模块必须完成驱动下载、端口模拟通讯测试，才允许入库备用。
