产品深度介绍

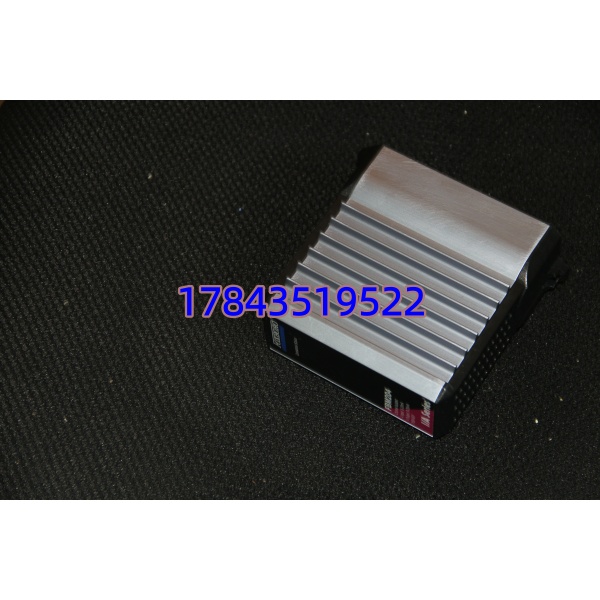

福克斯波罗 FBM204 是施耐德旗下 I/A Series DCS 系统的标准模拟量 I/O 模块，专为化工、电力、水处理等流程工业设计，用于现场 4-20mA 传感器 / 执行器与控制器之间的信号转换。模块集成 4 路 0-20mA 输入与 4 路 0-20mA 输出，每通道电气隔离，抗干扰能力强。
采用 Sigma-Delta 转换技术，精度达0.1%，每 25ms 完成一次扫描，支持故障安全组态（保持 / 回退）。压铸铝外壳，适应 G3 级恶劣环境（高粉尘、强电磁干扰），支持热插拔，更换无需停机。

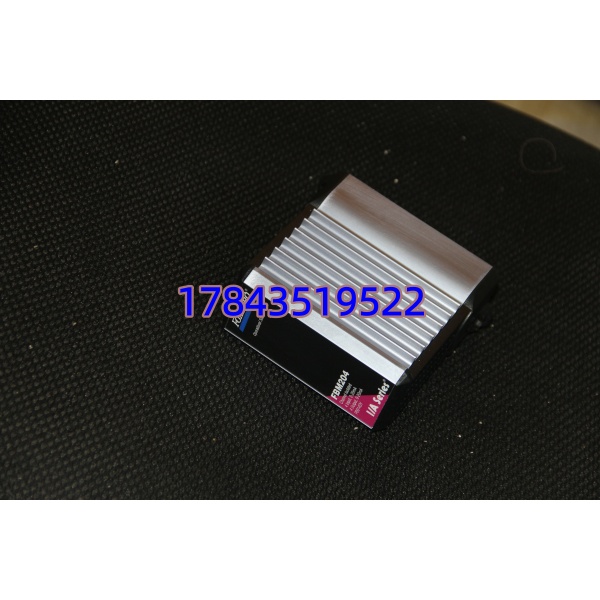

FBM204
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBM204 |
| 通道配置 | 4×AI（0-20mA）+ 4×AO（0-20mA） |
| 输入信号 | 4-20mA（兼容 0-20mA） |
| 输出信号 | 0-20mA，每通道负载≤600Ω |
| 隔离方式 | 通道间隔离、组对地隔离 |
| 转换精度 | ±0.1% 满量程 |
| 扫描周期 | 25ms / 通道 |
| 工作温度 | 0°C ~ +60°C |
| 供电 | 24VDC ±10%，功耗 < 10W |
| 尺寸 / 重量 | 140×165×45mm / 0.6kg |
| 认证 | CE、UL、ISA G3 |
| 状态 | 原厂已停产，库存有限 |

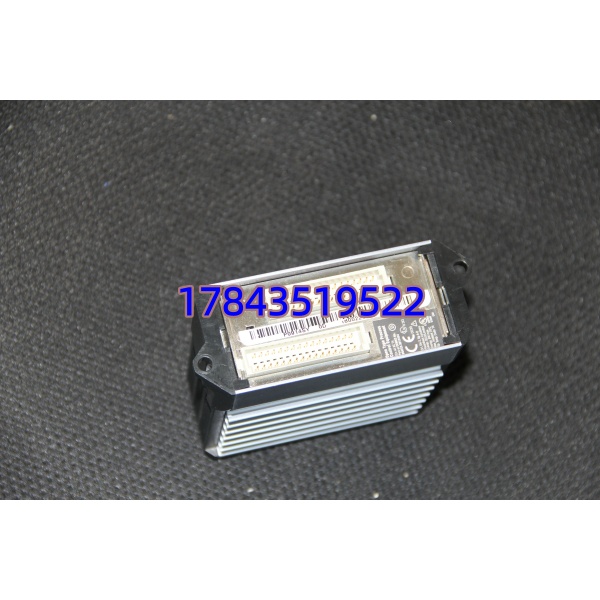

FBM204
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统处于正常运行或安全状态，无需停机。
- 佩戴防静电手环，在防静电垫上操作。
工具准备
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 导出模块配置参数（量程、滤波、故障安全模式）。
- 拍照记录旧模块接线端子与 DIP 开关位置。
阶段二：拆卸旧模块（15 分钟）
- 松开面板螺丝，打开前盖，露出接线端子。
- 按标签逐一松开端子螺丝，断开 8 路模拟信号线缆。
- 按压模块上下锁扣，垂直向外拔出模块。
- 检查背板连接器，用无尘布清洁，禁止手触针脚。
阶段三：安装新模块（20 分钟）
- 取出新模块，核对型号为 FBM204。
- 对照照片设置 DIP 开关（站地址、终端电阻）。
- 对准插槽垂直推入，听到 “咔哒” 声即锁定，拧紧面板螺丝。
- 按标签恢复接线：AI 接现场变送器，AO 接执行器 / 阀门定位器。
自检清单
- DIP 开关与原配置一致
- 8 路接线无错接、虚接
- 模块锁扣到位，面板螺丝拧紧
- 无工具遗留机架
阶段四：上电测试（15 分钟）
- 模块随机架正常上电，观察 LED 指示灯：绿灯常亮为正常。
- 连接 DCS 软件，扫描识别 FBM204，核对固件版本。
- 下载备份配置，设置量程（如 4-20mA 对应 0-100%）。
- 模拟输入信号，检查 DCS 显示值；强制输出，测试阀门 / 执行器动作。
- 连续运行 30 分钟无报警，记录序列号与更换日期。
