Foxboro P0400YE（FBM04） 是施耐德 Foxboro I/A Series DCS 系统的紧凑型 4 路双向模拟量 I/O 模块，专为中小规模工业回路的测控一体化设计，广泛应用于石化、电力、化工、水处理等流程工业，作为控制器与现场传感器 / 执行器的通用接口。
模块集成AI+AO 双功能，4 路通道可独立配置为输入或输出；采用12 位高精度 ADC/DAC、通道间隔离设计，支持冗余热备与热插拔；金属外壳适配G3 恶劣环境，可在 – 20°C~+70°C 稳定运行，是 I/A Series 系统中性价比极高的通用 I/O 选型。

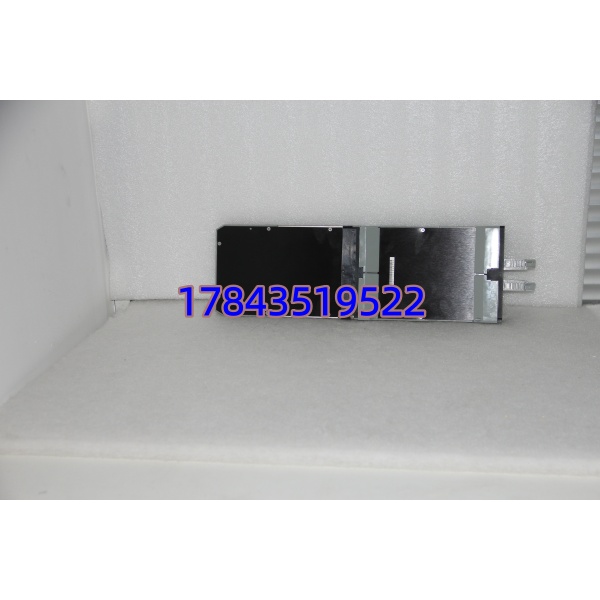

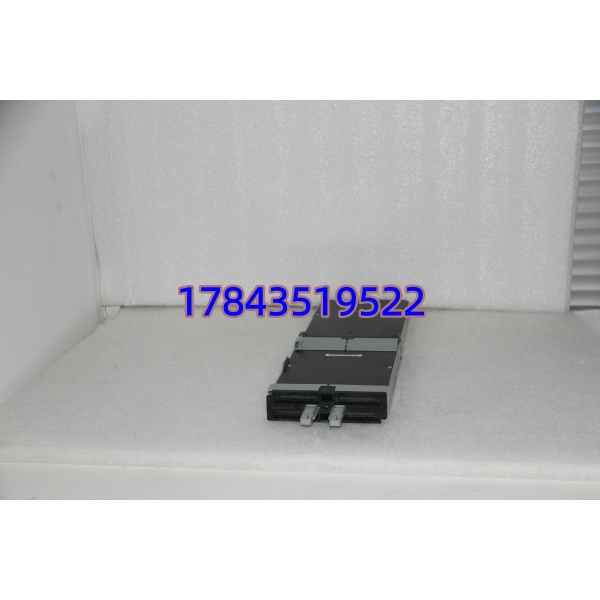

P0400YE.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道配置 | 4 路双向模拟量 I/O（每通道可设 AI 或 AO） |
| 信号类型 | 0–20mA（输入 / 输出软件可配置） |
| 精度 | ±0.1% 满量程（25°C） |
| 分辨率 | 12 位（≥0.025% FS） |
| 隔离特性 | 通道对地隔离，500Vrms |
| 负载能力（AO） | 最大 500Ω（20mA 时） |
| 采样速率（AI） | 100ms / 通道 |
| 冗余配置 | 支持双模块冗余，无缝切换 |
| 热插拔 | 支持，在线更换不影响系统运行 |
| 供电 / 功耗 | 24V DC，典型≤6W |
| 工作环境 | -20°C ~ +70°C；湿度 5%–95%（无凝露）；G3 环境 |
| 物理特性 | 金属外壳；102×45×104mm；约 0.3kg；IP20 |
| 兼容性 | 适配 I/A Series FBM 基座，兼容 I/A Series 全系统 |

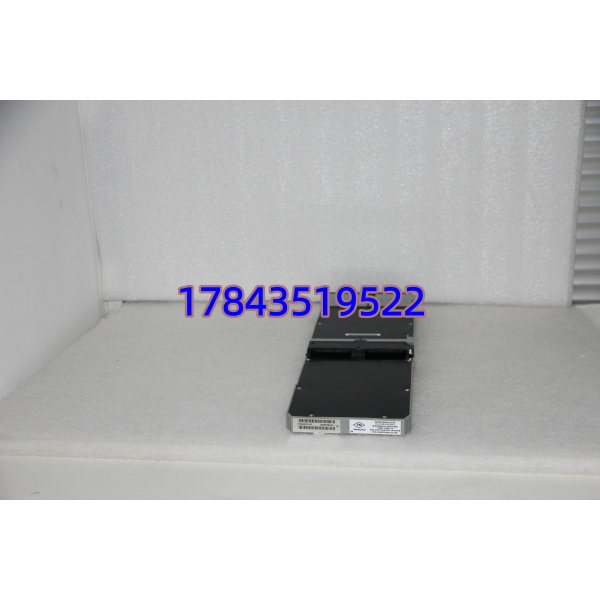

P0400YE.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 支持热插拔，系统运行中可直接更换，无需停机。
- 佩戴防静电手环，防止静电损坏模块。
工具准备：
- 防静电手环、十字螺丝刀、万用表、标签纸
备份工作：
- 记录槽位号、组态参数（通道模式 AI/AO、量程、冗余设置）
阶段二：拆卸旧模块（5 分钟）
- 松开面板螺丝，捏住拉手平稳抽出旧模块。
- 检查背板连接器无弯曲、无氧化。
阶段三：安装新模块（5 分钟）
- 核对型号 P0400YE（FBM04）。
- 对准导轨与背板，平稳推入至完全到位，拧紧面板螺丝。
阶段四：现场接线（15 分钟）
- 适配端子板（如 P0926EQ）：
- AI+ / AI-：接现场传感器（如温度 / 压力变送器）
- AO+ / AO-：接执行器（如阀门定位器、变频器）
- 屏蔽层：单端接地（控制柜侧）
- 接线后用万用表测量回路电阻正常、无短路。
阶段五：上电与组态下载（10 分钟）
- 模块 PWR 灯常亮，无报错。
- I/A Series 组态：
- 选择模块型号 FBM04（P0400YE）
- 每通道独立设置：AI（0-20mA 输入）或 AO（0-20mA 输出）
- 冗余模式：配对模块并启用冗余功能块
- 下载组态，测试：AI 通道信号采集稳定；AO 通道 4mA→20mA 线性输出正常。
常见问题解答（FAQ）
Q1：P0400YE（FBM04）与 FBM202/FBM237 有何区别？
A：核心是通道数量、功能定位与性价比：
- P0400YE（FBM04）：4 路双向 I/O（AI/AO 可配置），通用型、紧凑型、性价比高，适合中小回路。
- FBM202：8 路专用热电偶 /mV 输入，高精度温度采集，无输出功能。
- FBM237：8 路专用电流输出，高精度控制，无输入功能。
Q2：P0400YE 的冗余功能如何实现？
A：双模块冗余 + 公共端子板：
- 两个 模块配置相同，同步采集与输出。
- 主模块故障时，备用模块无缝接管，切换时间 < 200ms，无扰动。
- 冗余配置需在 I/A Series 组态中启用，并配对模块槽位。
Q3：通道信号波动或不准，如何排查？
A：按以下步骤：
- 接线：检查屏蔽单端接地、接线紧固、无虚接。
- 组态：确认通道模式（AI/AO）设置正确，量程匹配。
- 负载：AO 通道负载电阻≤500Ω，避免过载。
- 干扰：远离变频器、电机等强电磁设备，使用屏蔽电缆。
Q4： 可替代哪些旧型号？
A：可直接替代 Foxboro 100 系列 FBM01（4 路 AI）、FBM06（4 路 AO），在 I/A Series 系统中兼容互换，功能更灵活（双向 I/O）、稳定性更强。
