描述
产品深度介绍

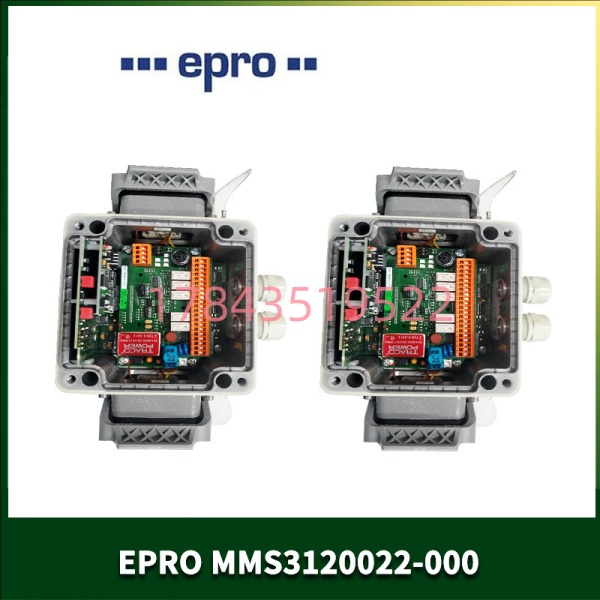

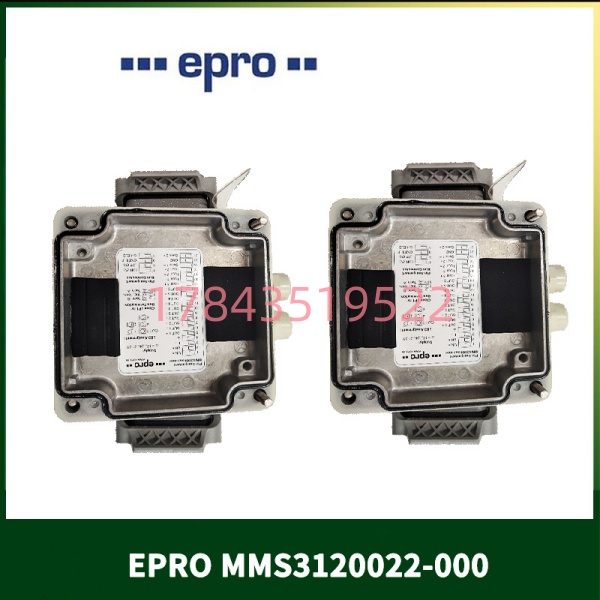

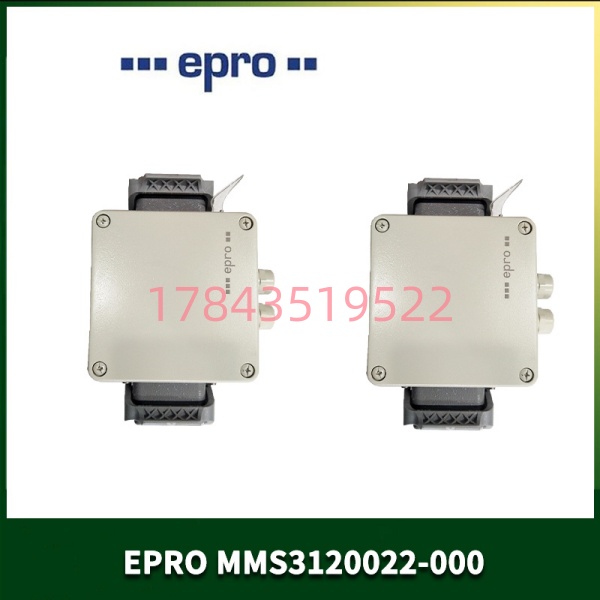

MMS3120/022-000 是 EPRO 公司（现属 Emerson）MMS3000 变送器系列的一款双通道轴承振动变送器。它不是开关量模块，也不是通用模拟量输入模块——虽然网上存在多种归类，但其核心定位是将轴承振动信号转换为标准的工业控制信号。
要理解 MMS3120/022-000 的价值，得先搞清楚它在旋转机械监测系统中的角色：
- 传感器层：PR9266/PR9268 电动式速度传感器，安装在轴承座上，拾取振动信号
- 变送器层：就是 MMS3120/022-000，将振动信号转换为4-20mA
- 控制层：PLC/DCS 系统接收4-20mA信号，进行报警和控制
MMS3120/022-000 的核心技术能力体现在几个方面：
第一，双通道独立测量。两个通道完全独立，可同时监测同一设备的两个测点（如径向和轴向振动），或分别监测两台不同设备。每通道可输出独立的4-20mA信号，与振动速度或位移峰值成正比 。
第二，测量量程灵活可调。通过拨动开关可选择多种量程：
- 速度量程：0-5/10/25/50/100 mm/s（取决于传感器灵敏度）
- 位移量程：0-25/50/100/125/250/500 μm（峰峰值）
现场可通过DIP开关在加速度、速度、位移之间切换，无需重新标定 。
第三，内置自诊断功能。模块内部有持续的“自检”电路，监测传感器和变送器电路故障。如果发现传感器断线、短路或模块故障，逻辑“OK”输出状态改变，同时电流输出从4-20mA变为0mA，确保控制系统能识别异常状态 。
第四，宽温宽压设计。工作温度范围-20°C至+80°C（部分版本标注-40°C至+85°C），防护等级IP65/IP67，适用于风机、压缩机、汽轮机等恶劣工业环境 。
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | MMS3120/022-000 |
| 品牌 | EPRO (Emerson) |
| 产品类型 | 双通道轴承振动变送器 |
| 所属系列 | MMS3000 变送器系列 |
| 通道数 | 2路独立输入 |
| 传感器输入 | PR9266/…、PR9268/… 电动式速度传感器 |
| 输入阻抗 | >100 kΩ |
| 最大输入电压 | ±10V |
| 测量参数 | 振动速度 (mm/s) 或 振动位移 (μm 峰峰值) |
| 速度量程 | 0-5/10/25/50/100 mm/s (可选) |
| 位移量程 | 0-25/50/100/125/250/500 μm (可选) |
| 频率范围 | 5/10…1000 Hz (DIN45670) |
| 线性误差 | <0.25% |
| 输出信号 | 2 × 4-20mA (独立通道) |
| 允许负载 | 500 Ω |
| OK输出 | 光耦输出，监测传感器和模块状态 |
| 供电电压 | 18-31.2V DC (典型24V) |
| 电流消耗 | 约100mA @24V |
| 功耗 | 约2.5W |
| 工作温度 | -20°C 至 +80°C / -40°C 至 +85°C |
| 存储温度 | -30°C 至 +90°C / -40°C 至 +85°C |
| 防护等级 | IP65 / IP67 |
| 外形尺寸 | 127.5 × 125.75 × 80 mm |
| 重量 | 约1300g / 500g (版本差异) |
| 安装方式 | 壁挂 / DIN导轨 |
| 认证 | CE |
安装与接线指南
阶段一：准备工作 (预计10分钟)
⚠️ 安全第一:
- 确认设备已停机，振动已停止
- 确认控制系统已断电
- 佩戴防静电手环
工具准备:
· 小号一字螺丝刀（端子接线）
· 万用表
· 手机（拍照记录）
资料准备:
· 传感器安装位置记录
· 原有量程设置记录
阶段二：拆卸旧模块 (预计5分钟)
步骤:
- 拍照记录：
- 传感器接线（通道1/通道2）
- 4-20mA输出接线
- 供电接线
- 拨动开关/旋钮位置
- 断开接线：
- 标记每根线的位置
- 松开端子螺丝，取下线缆
- 取下模块：
- 松开固定螺丝
- 从安装位置取下
注意事项:
- 传感器电缆较脆弱，小心操作
- 传感器灵敏度值需记录
阶段三：安装新模块 (预计10分钟)
步骤:
- 核对型号: 确认新模块标签为”MMS3120/022-000″
- 配置复刻（极其重要！）:
- 对照照片，设置拨动开关（量程选择）
- 设置旋钮（如需）
- 确认传感器灵敏度匹配
- 安装固定:
- 安装到原位置，拧紧固定螺丝
- 恢复接线:
- 按照标签恢复传感器接线（注意极性）
- 恢复4-20mA输出接线
- 恢复24V DC供电
自检清单:
· [ ] 拨动开关位置与旧模块一致
· [ ] 传感器接线正确（极性）
· [ ] 供电电压24V DC正常
阶段四：上电测试 (预计15分钟)
上电步骤:
- 给模块供电
- 观察LED指示灯：
- 通道状态灯：应指示正常
- OK灯：应亮起（表示自检通过）
- 测量输出：
- 用万用表测量4-20mA输出
- 静止时应为4mA（对应0振动）
- 功能验证：
- 轻敲传感器，观察输出是否变化
- 验证与DCS/PLC的通信
最终确认:
· 系统运行>30分钟无报警
· 振动值与历史数据一致
· 记录更换信息到维护日志
如遇问题:
- OK灯不亮 → 检查传感器连接、供电
- 输出0mA → 传感器故障或断线
- 输出异常 → 检查量程设置、传感器灵敏度
常见问题解答 (FAQ)
A: 网上确实存在多种说法，但根据EPRO官方产品定位，/022-000的主流身份是MMS3000系列双通道轴承振动变送器。
常见错误归类包括：
- ❌ “开关输出模块” → 这是将不同产品线混淆
- ❌ “4通道模拟量输入” → 这是将参数错误关联
- ❌ “MMS6000智能模块” → MMS3000和MMS6000是不同系列
采购时以现场实物标签和实际接线为准！ 如果模块连接的是振动传感器（PR9266/PR9268），那就是振动变送器 。
A: 主要测量轴承振动，可输出两种参数：
- 振动速度：单位 mm/s（有效值），量程0-5/10/25/50/100 mm/s可选
- 振动位移：单位 μm（峰峰值），量程0-25/50/100/125/250/500 μm可选
现场可通过DIP开关在加速度、速度、位移之间切换，无需重新标定 。
Q3: 该模块使用什么传感器？
A: 专用于 EPRO PR9266 和 PR9268 系列电动式速度传感器 。这些传感器是无源传感器，不需要外部供电，直接将振动速度转换为电压信号。
注意：不能直接连接涡流传感器（如PR6423）——涡流传感器需要前置器，且需要MMS6000系列模块配合 。
Q4: 输出信号是什么类型？
A: 输出为两路独立的4-20mA电流信号：
- 每通道一路4-20mA，与振动值成正比
- 允许负载500Ω，有短路和开路保护
- 同时提供OK状态输出（光耦），监测传感器和模块状态
- 故障时4-20mA变为0mA
Q5: 自诊断功能如何工作？
A: 模块内置持续的自检电路，监测：
- 传感器信号是否在预设范围内
- 传感器电缆是否正常（无短路/开路）
- 供电电压是否正常
如果发现故障：
- OK输出状态改变
- 4-20mA输出变为0mA（而非4mA）
这个设计确保控制系统能识别传感器或模块故障，避免因“信号为0”而误判为“振动为0”。
Q6: 该模块已经停产了吗？还能买到吗？
A: 系列原厂已停产，目前市场流通的主要是翻新/认证件或库存件。
我们常年备有现货，出货前100%功能测试。采购时请提供现场实物的完整型号标签照片，我们帮你确认。
Q7: 质保多久？出问题怎么办？
A: 我们提供12个月质保（自发货日起计算）。
质保范围：模块本身的硬件故障（非人为损坏）。
售后流程：
- 联系我们，描述故障现象（最好有照片/视频）
- 我们远程协助诊断
- 如确认模块故障，1年内免费更换
记住这几点，能省下 90% 的返工时间:
- 确认产品定位——/022-000是振动变送器，不是开关量模块或通用AI模块
- 核对传感器型号——必须使用PR9266/PR9268系列传感器
- 拍照记录配置——拨动开关位置、量程设置、接线，一个都不能少
- 注意输出特性——故障时输出0mA而非4mA，与正常停机时的4mA不同
- 配套使用——确认与DCS/PLC的4-20mA输入通道匹配（500Ω负载能力）
