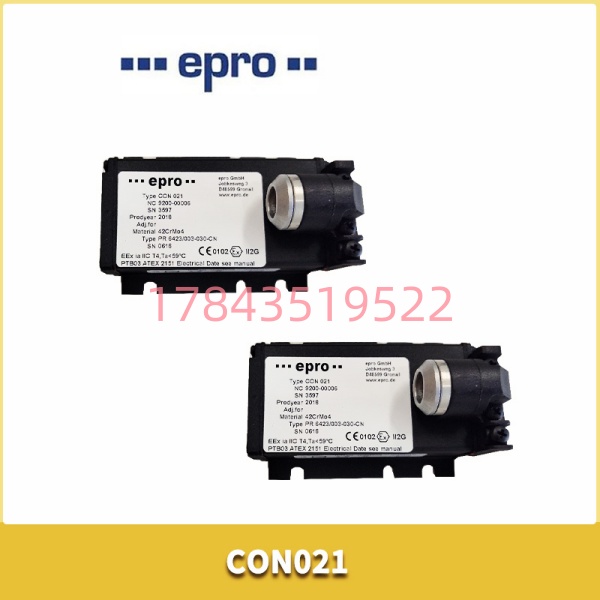

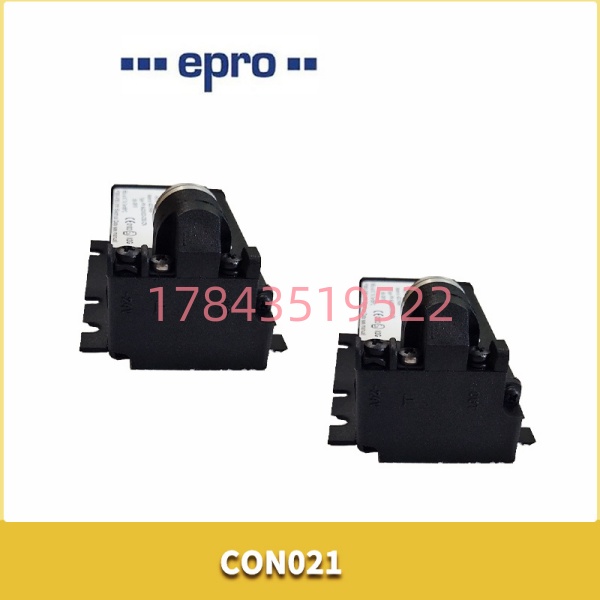

EPRO CON021 全新原装 | 转速测量模块

描述

关键技术规格

产品深度介绍

EPRO CON021 是专业旋转机械监测保护系统 (TMS) 中的前端信号调理模块。在监测系统中，它位于传感器（涡流或磁阻探头）和后端的数字监测卡（如 CON011 转速表）或振动分析模块之间，扮演着“信号翻译官”和“净化器”的角色。其核心任务是将现场传感器拾取的、易受干扰的微弱模拟信号（正弦波），进行放大、滤波、整形，转换为干净、稳定、幅值标准的数字脉冲信号，以供后续模块精确计算转速和识别键相。

它的核心价值在于“信号可靠性”和“系统集成性”。高速旋转机械的转速和键相信号是振动分析、动平衡、故障诊断的基础，信号质量直接影响所有后续分析的准确性。CON021 通过其精密的模拟电路，有效抑制了现场电磁干扰、电缆噪声，并提供了抗振动、防误触发能力，确保了关键监测信号的“纯净”。作为 EPRO 标准系统的一部分，其电气和机械接口与系统无缝集成，是构建高可靠性、在线式旋转机械健康监测网络的关键一环。

安装与接线指南

目标：指导专业的旋转机械监测系统维护工程师，在系统停机状态下，于 45 分钟内安全、准确地完成 CON021 模块的更换、接线和基本功能验证。

阶段一：准备工作 (预计耗时：15分钟)

⚠️ 安全与计划：

1. 系统停机与隔离：确认被监测的汽轮机/压缩机已完全停机。办理相关工作票，对监测系统机柜执行断电、上锁挂牌。注意，某些系统可能有独立的后备电池，也需断开。
2. 静电防护：准备并佩戴防静电手环，在防静电工作区操作。监测模块对静电敏感。

工具与资料准备：

• 合适的螺丝刀（可能为内六角或十字）
• 万用表
• 示波器（强烈推荐，用于信号观察）
• 标签纸、记号笔
• 数码相机
• 关键文件：EPRO 系统机柜布置图、CON021 模块手册、传感器接线图。

信息记录与备份：

1. 参数记录：如果旧模块工作正常，在断电前，记录模块上所有可调电位器（如增益 GAIN、触发电平 THRESHOLD）的原始位置（用笔标记或在刻度盘上拍照）。这是保证新模块参数一致的关键。
2. 接线拍照：对旧模块的所有输入/输出连接器进行多角度清晰拍照。特别注意传感器输入电缆的接头编号和锁扣方向。
3. 系统状态：记录模块所在的机箱编号和槽位号。

阶段二：拆卸旧模块 (预计耗时：10分钟)

步骤：

1. 断开外部连接：
   • 根据照片，依次拔下连接到 CON021 模块前面板的所有信号电缆。对于带锁扣的连接器（如 LEMO），需先按下或旋开锁扣，再平稳拔出。
   • 每拔下一根，立即在电缆接头上贴上标签，注明其来源（如“#1 瓦振转速探头”、“键相探头”）。
2. 松开模块固定：
   • 找到模块前面板两侧或顶部的固定螺丝或卡扣。
   • 用合适工具将其松开。
3. 拔出模块：
   • 双手握住模块前面板两侧，平稳、笔直地将其从机箱背板连接器中拉出。
   • 切勿上下或左右摇晃，以免损坏精密的背板插针。
4. 检查与存放：检查拔下的模块和机箱背板接口，应无针脚弯曲或烧蚀。将旧模块放入防静电袋。

阶段三：安装新模块与恢复接线 (预计耗时：10分钟)

步骤：

1. 新模块检查：从防静电袋中取出新 模块。核对型号标签。检查前面板连接器和背板插针是否完好。
2. 参数预设置：对照之前记录的照片或标记，将新模块上所有可调电位器设置到与旧模块完全相同的位置。这是本步骤中最关键的操作，直接影响信号质量。
3. 安装模块：
   • 将新模块对准正确的机箱槽位和背板连接器。
   • 保持水平，平稳推入，直到完全就位，前面板与相邻模块平齐。
4. 固定模块：上紧前面板的固定螺丝。
5. 恢复接线：
   • 根据照片和标签，按原顺序和方向，将所有信号电缆插回新模块的对应接口。
   • 确保每个连接器插接到位并锁紧（听到“咔哒”声或旋紧）。
   • 理顺线缆，避免相互缠绕或拉扯。

安装自检清单：

• [ ] 模块型号、槽位正确。
• [ ] 所有电位器位置已按记录设置。
• [ ] 模块已完全插入并固定。
• [ ] 所有信号电缆已恢复连接并锁紧。
• [ ] 线缆标签清晰、无误。

阶段四：上电与功能验证 (预计耗时：10分钟)

⚠️ 上电前，确保所有接线无误，机柜内无遗留工具或杂物。

步骤：

1. 系统上电：合上监测系统机柜的主电源开关。
2. 观察指示灯： 模块的电源指示灯 (PWR) 应点亮。如果有信号活动指示灯 (ACT)，在转子静止时应不亮或微闪。
3. 测量供电：用万用表测量机箱背板提供给模块的电源电压（如 ±15V），应在允许范围内。
4. 静态信号测试 (核心)：
   • 将示波器探头连接到 的信号输出测试点（通常在模块前面板有预留孔或端子）。
   • 在转子静止状态下，示波器应显示为一条基线，无规则脉冲。
5. 动态模拟测试 (如条件允许)：
   • 如果现场有便携式转速校验仪，可以将其产生的标准转速信号（模拟探头信号）接入 的输入端。
   • 在示波器上观察输出脉冲，应为一列干净、规整、频率与校验仪设定值对应的方波。
   • 在后端监测卡（如 CON011）或上位机软件上，应能读到正确的转速值。
6. 键相信号验证：如果此 通道用于键相，模拟一个单脉冲信号输入，观察输出应为一个对应的干净脉冲。

最终验证与试运行：

1. 盘车测试：在机组允许的情况下，启动盘车装置，让转子低速旋转。
2. 观察信号：此时 的信号活动灯应有规律闪烁。用示波器观察输出脉冲，应稳定、无毛刺。
3. 系统联调：观察上位机监测系统中的转速显示、键相状态，应与实际情况一致。
4. 记录：在维护日志中记录更换信息，包括新模块序列号、更换日期、初始参数设置。

⚠️ 如遇问题：

• 无电源指示：检查机箱背板保险、电源模块。
• 有输入但无输出脉冲：检查电位器设置（特别是触发电平），输入信号幅度是否足够被触发。
• 输出脉冲有毛刺或不稳：检查传感器间隙、探头及延伸电缆状态，尝试微调滤波或增益电位器。
• 转速显示值跳变或错误：检查 输出至后续监测卡的连接，或检查监测卡本身。

常见问题解答 (FAQ)

A: 这是一个标准的转速测量信号链，可以理解为“感觉器官 – 神经 – 大脑皮层 – 大脑”。

1. 转速探头（涡流/磁阻）：是“感觉器官”，感知转子的齿或凸台，产生原始的、微弱的正弦波信号。
2. ：是“神经和初步信号处理器”。它把探头传来的微弱正弦波放大、滤除噪声、整形成干净的标准数字脉冲。它不做计算，只做信号“翻译”。
3. CON011 等转速监测卡/转速表：是“大脑皮层中负责计算的部分”。它接收 送来的标准脉冲，计算脉冲的频率，从而得到转速值，并与设定值比较，产生报警、停机等逻辑。
4. 上位机/显示表：是“大脑的意识和显示部分”，把转速值显示给人看。

​ 它们是串联关系，缺一不可。

Q2: 模块上的增益 (GAIN) 和触发电平 (THRESHOLD) 电位器该怎么调？

A: 这两个电位器的调整是保证 正常工作的核心技能，目的是让模块能稳定、准确地识别出转速脉冲，而忽略噪声。

• 增益 (GAIN)：控制放大倍数。如果探头信号太弱（如间隙偏大），需要调高增益，让信号幅度变大。调得太高会把噪声也放大，导致误触发；调得太低有效信号太小，无法触发。
• 触发电平 (THRESHOLD)：设定一个电压门槛。只有超过这个门槛的信号才会被识别为一个有效脉冲，产生输出。用于滤除小幅度的干扰毛刺。

调整方法 (需用示波器)：

1. 用示波器看 的输入信号（从探头来的正弦波）。
2. 在转子以正常转速旋转时，调整 GAIN，使正弦波的峰值（Vpp）达到模块要求的最佳范围（例如 5-15V， 参考手册）。
3. 然后观察输出信号（方波）。调整 THRESHOLD，使输出方波稳定、无丢失、无多余脉冲。通常将触发电平设在正弦波峰峰值的中上部。

黄金法则：更换模块时，必须把旧模块的电位器位置复制到新模块上。这是最快的调试方法。如果旧模块位置未知，则需要按上述方法重新调整，这需要经验和示波器。

Q3: 这个模块是双通道的，可以一个接转速探头，一个接键相探头吗？

A: 完全可以，而且这正是它的典型应用。​ 的两个通道在硬件上是完全相同的独立电路。

• 通道1：可以接入测量转速的探头（通常测齿轮或测速齿盘）。
• 通道2：可以接入键相探头（对准轴上的一个键槽或凸台）。键相探头每转产生一个脉冲，这个脉冲为振动分析提供“相位零点”参考。

两个通道的信号经过 分别调理后，输出给不同的后续模块：转速脉冲给转速监测卡，键相脉冲给振动数据采集卡，用于计算振动的相位。

Q4: 如果模块不输出信号，可能是什么原因？怎么一步步排查？

A: 按照信号流向从前往后查：

1. 查源头：转速/键相探头本身是否正常？用万用表量探头线圈电阻（涡流探头通常为几到几十欧姆），应在标称范围内。检查探头间隙是否合适。
2. 查线路：从探头到 的延伸电缆、接头是否完好？有无短路、开路？可以在 输入端测量，转子盘车时应有交流电压变化。
3. 查供电： 模块的 ±15V 电源是否正常？
4. 查设置：增益和触发电平电位器是否被误调到了极端位置？尝试缓缓调节，同时观察输出。
5. 查模块：用信号发生器模拟一个正弦波（频率、幅度模拟真实探头信号）直接接入 输入端，用示波器看输出。如果这样都没输出，模块可能故障。如果这样有输出，说明问题在前端（探头或电缆）。

大多数情况下，问题出在前三步：探头损坏、电缆断裂、间隙不对。

Q5: 质保期多久？现场可以自己维修这个模块吗？

A: 我们提供的 EPRO 模块享有 12 个月质保。

关于现场维修：绝对不建议！

1. 专业性： 内含精密的模拟放大和滤波电路，维修需要专业的仪器（如频谱分析仪）和深厚的模拟电路知识，非一般仪表工所能及。
2. 校准：即使修好了硬件，没有标准信号源也无法进行精确的增益和线性度校准，修了可能比不修更糟。
3. 风险：自行维修可能造成不可逆的损坏，甚至导致模块在关键时刻失效，引发机组保护误动或拒动，风险极高。

正确的做法：将其作为现场可更换单元 (LRU)。一旦怀疑故障，用备件更换。换下的模块，可以返回原厂或授权的专业维修中心进行检测和维修。他们会进行全面的测试和校准，并出具检测报告，这样修复的模块才能放心地作为备件再次使用。对于旋转机械保护系统，可靠性是第一位的，不要因小失大。
