产品深度介绍
VE4003S2B9 是艾默生 DeltaV 系统的高密度模拟量输出模块，属于 DCS 核心 I/O 部件。它用于向现场阀门定位器、变频器、执行器等设备输出 4-20mA 控制信号，支持 HART 通讯，可远程读写仪表参数与诊断状态。
16 路通道完全独立隔离，抗干扰能力强，适配化工、油气、电力、水处理等严苛工况。模块支持热插拔与冗余架构，在线更换不影响系统运行，可有效降低停机风险，提升维护效率。
VE4003S2B9
关键技术规格
| 参数 | VE4003S2B9 |
|---|---|
| 通道数 | 16 路模拟量输出（AO） |
| 输出信号 | 4–20mA DC，支持 HART 协议 |
| 精度 | ±0.05% 量程（典型值） |
| 分辨率 | 16 位 DAC |
| 通道隔离 | 500V RMS（通道对背板） |
| 负载能力 | 每路≤600Ω（4–20mA） |
| 供电方式 | DeltaV I/O 背板供电（无额外 24V） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 约 45×120×110mm |
| 重量 | 约 0.8kg |

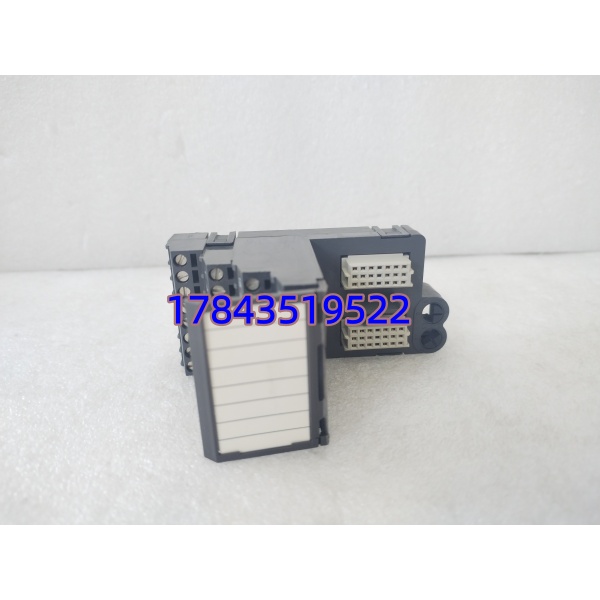

VE4003S2B9
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认系统切换至安全状态
- 断开控制系统电源（含 UPS），等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 防静电手环、十字螺丝刀（PH1）、万用表、标签纸、手机
- 备份当前程序至 U 盘与云端，拍照记录旧模块 DIP 开关、接线端子与机架布局
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖（卡扣式，轻按两侧取下）
- 按标签标记逐根断开接线，避免拉扯线缆
- 按压底部导轨卡扣，垂直向外拉出模块
- 检查背板针脚无弯曲、无灰尘（用压缩空气清洁，勿用手触摸）
阶段三：安装新模块（15 分钟）
- 取出新模块，核对型号与旧模块一致
- 复刻配置：对照照片设置 DIP 开关（站地址、波特率、终端电阻）
- 对准背板防呆接口，垂直按压至卡扣 “咔哒” 锁定
- 按标签恢复接线，端子螺丝扭矩约 0.5N・m，轻拉线缆确认固定
- 自检：开关设置正确、接线完整、卡扣锁定、无工具遗留
阶段四：上电测试（20 分钟）
- 上电前：测量 24V DC±10%，确认无短路（+24V 与 GND 间 > 10kΩ）
- 先给机架上电，观察 LED：绿灯常亮（正常）、红灯闪烁（故障）、黄灯闪烁（警告）
- 连接编程软件，扫描网络核对模块 IP 与固件版本
- 下载备份程序，切换至 RUN 模式
- 功能测试：触发 I/O 点、检查通讯、模拟控制循环
- 系统运行 30 分钟无报警，记录更换信息至维护日志
VE4003S2B9
常见问题解答（FAQ）
Q1：VE4003S2B9 是输入还是输出模块？A：输出模块（AO），16 路 4-20mA 带 HART，用于给现场阀门、执行器发送控制信号。
Q2：和 VE4003S2B1 有什么区别？A：同系列不同功能：S2B9 是 16 通道 AO（模拟输出）；S2B1 是 16 通道 DO（离散输出），用途完全不同。
Q3：支持热插拔吗？A：支持。DeltaV 冗余架构下可在线更换，不影响系统运行，减少停机时间。
Q4：需要外部供电吗？A：不需要。由 DeltaV I/O 背板直接供电，简化接线，减少故障点。
Q5：是全新原装吗？质保多久？A：全新原装，带原厂封签与可查序列号；质保 12 个月（非人为损坏）。
Q6：固件不匹配会有什么问题？A：会导致通讯超时、模块报错。更换前务必记录原模块固件版本，采购时明确版本范围，必要时刷新固件。
