艾默生 VE3008 12P3439X012 | DeltaV MD Plus 控制器

描述

产品深度介绍

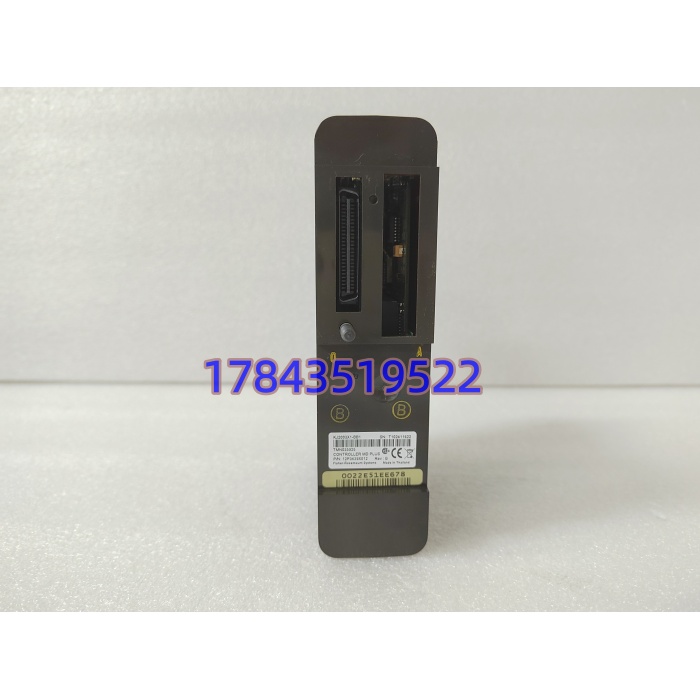

VE3008（12P3439X012 / KJ2003X1-BB1）是艾默生 DeltaV 系统配套的 MD Plus 核心控制器，安装于系统专用托架插槽内，是整套分布式控制系统的运算与通讯核心。该模块依托成熟硬件架构，适配石油、化工、电力等流程工业现场。

模块由系统载体统一供电，运行稳定，支持冗余组网、在线诊断与事件记录功能。硬件具备宽温耐受能力，可适应复杂工业现场环境。作为已停产型号，它是老旧 DeltaV 机组维修替换的主流备件，整体运行可靠，能有效缩短设备停机时长。

关键技术规格

安装与接线指南

阶段一：准备工作（预计耗时：10 分钟）

⚠️ 安全第一:

1. 提前告知生产班组停机计划
2. 将现场设备切换至安全状态，关停电机、关闭管路阀门
3. 断开整套控制系统及 UPS 电源
4. 静置 5 分钟，等待内部电容完全放电

工具准备:

• 防静电手环、防静电垫
• PH1 规格十字螺丝刀
• 万用表，用于电压检测
• 标签纸、记号笔
• 手机，用于拍摄留存配置与接线

备份工作:

• 将当前工程程序导出，分别保存至 U 盘与云端
• 拍照留存：模块标识信息、背板接线、机架安装位置

阶段二：拆卸旧模块（预计耗时：8 分钟）

1. 若模块配有外盖，轻按两侧卡扣取下外壳
2. 对照照片与标签，逐根松开端子螺丝，分离所有连接线，禁止硬拽线缆
3. 找到模块底部导轨卡扣，用一字螺丝刀向下按压，垂直向外拔出模块
4. 检查机架背板针脚，查看有无弯曲、氧化、积灰，积灰使用压缩空气清理

⚠️ 注意事项:模块表面标注版本、参数的标签尽量保留，或完整拍照存档；插拔全程保持平稳，避免磕碰背板连接器。

阶段三：安装新模块（预计耗时：12 分钟）

1. 佩戴好防静电手环，从防静电袋中取出新模块
2. 核对完整型号，确认与旧模块一致
3. 该型号无外置 DIP 开关与跳线，无需额外硬件配置，直接进行安装
4. 将模块对准插槽与背板接口，顺着防呆方向垂直推入，听到卡扣锁止声响即安装到位，检查模块摆放平整无倾斜
5. 按照前期拍摄的照片与标签，逐一复原接线，均匀拧紧端子螺丝，力度适中，完成后轻拉线缆确认连接牢固

自检清单:

• 模块完全卡入插槽，卡扣锁定
• 所有线缆接线位置无误
• 端子螺丝全部拧紧
• 机架内无遗留工具、杂物

阶段四：上电测试（预计耗时：15 分钟）

上电前检查:

• 再次复查全部接线，确认无错接、虚接
• 用万用表检测载体供电状态，排查短路问题

上电步骤:

1. 先单独给控制机架上电，暂不启动现场设备
2. 观察面板指示灯：绿灯常亮代表正常启动；红灯闪烁为故障报警；黄灯闪烁为系统警告
3. 打开 DeltaV 配套软件，扫描网络节点，识别新控制器，读取并核对固件版本
4. 导入此前备份的工程程序，完成下装后切换至运行模式
5. 点对点测试信号交互、通讯状态，联动测试部分现场执行机构

最终确认:系统连续运行 30 分钟无报警、数据传输正常后，记录更换日期、模块序列号、操作人员信息，录入设备维护台账。

⚠️ 如遇问题:无法联网通讯，优先检查网线、网口与网络参数；故障灯常亮，大概率为固件版本不兼容，可联系技术人员协助适配。

质量透明化检测流程

入库验收检测

到货后首先完成货源追溯，核对原厂装箱资料，查验产品序列号与出厂标签，信息可溯源。全面做外观检查，壳体、电路板无腐蚀、划痕、黄变，焊点完好，无维修、飞线痕迹。最后清点配套合格证、相关纸质资料，确保配件齐全。

上机功能测试

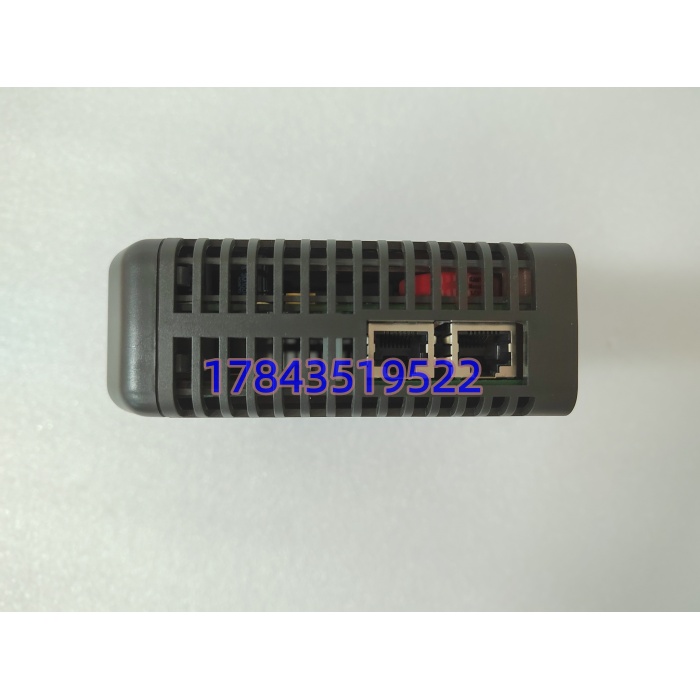

使用艾默生 DeltaV 原厂测试机架搭建测试环境，全程联机实测。完成通电自检，观察指示灯状态是否正常；测试双网口通讯连接，保证数据收发稳定。模拟现场工况连续运行超 24 小时，监测模块温升情况，所有测试项目完成后，出具纸质测试报告。

电气参数测试

采用 Fluke 115 万用表配合 500V 摇表开展检测。完成绝缘电阻测试，实测数值大于 10 MΩ；同步做接地连续性测试，各项电气指标符合原厂标准。无高压异常、漏电等问题。

固件 / 程序验证

读取模块内置固件版本并做好书面记录，留存原始配置参数。模块无外置拨码开关，仅存档出厂默认参数信息，方便后续客户核对匹配。

最终质检与包装

质检员逐项复核所有检测项目，签字确认。产品装入专用防静电袋密封，外层包裹气泡膜后装入硬质纸箱，箱体粘贴 QC 合格标签与检测日期。我们可按需向客户提供检测照片、实测视频，全程透明可查。

技术避坑指南

干现场维护多年，这款停产控制器替换时踩坑的人不在少数，下面把高频问题逐一说明，帮大家少走弯路。

1. 固件版本不匹配

模块固件版本新旧差异，会直接造成系统通讯中断、程序下装失败。之前碰到过现场案例，工程师直接更换同型号模块，上电后系统持续报通讯超时，排查整整两天，才发现新旧固件版本跨度大，内部协议存在差异。❗避坑做法：更换前通过软件读取原模块固件版本，采购时明确版本要求；版本不一致时，提前安排固件刷新适配。

2. 机架插槽与安装位置错误

该控制器有固定安装位，必须安装在电源 / 控制器托架右侧插槽，插错槽位会出现无法上电、不识别的问题。这是很基础的细节，却经常被忽略。更换前一定要拍照记录原有安装位置，新机严格按照原位置安装，不要凭经验随意更换插槽。

3. 端子线缆与针脚定义混淆

虽然型号一致，但老旧现场存在改造接线的情况，端子功能可能和出厂默认标注有区别。不要直接对照铭牌接线，务必以现场原有接线照片为准。屏蔽线缆注意接地规范，按照原有方式做单端或两端接地，避免干扰引发数据异常。
