描述
产品深度介绍
SE4303T01 是艾默生 DeltaV DCS 专用的12 路可配置模拟量输入 CHARM 模块，用于采集现场变送器、传感器送来的 4-20mA 标准信号，同时支持HART 通讯，可读取智能仪表诊断信息。每通道独立 16 位 A/D 转换，精度高、温漂小，适配化工、电力、油气等过程工业高精度控制场景。
该模块属于 DeltaV CHARM（Channel Characteristic Module）系列，支持热插拔、在线组态，背板总线自动识别，无需复杂设置即可投入使用。紧凑设计、低功耗、宽温运行，机柜密度更高，现场布线更简洁，显著降低工程与维护成本。

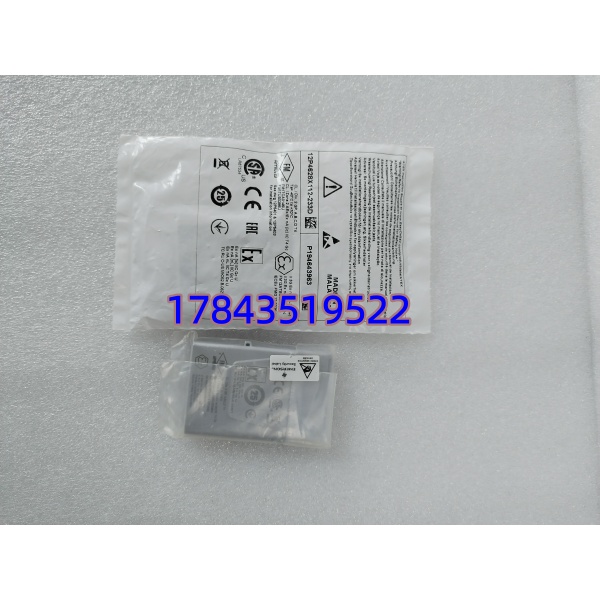

SE4303T01.
关键技术规格
| 参数项 | 具体参数 |
|---|---|
| 型号 | SE4303T01 |
| 品牌 | Emerson（艾默生） |
| 系统适配 | DeltaV DCS（CHARM I/O 系统） |
| 通道数 | 12 路模拟量输入（AI） |
| 信号范围 | 4-20mA（可选 0-20mA） |
| 通讯 | 支持 HART（每通道） |
| 分辨率 | 16 位 A/D（0.0015% 精度） |
| 供电 | 24V DC（18–32V） |
| 功耗 | 约 0.33W |
| 工作温度 | -20°C～+70°C |
| 安装 | DeltaV CHARM 机架，即插即用 |
| 认证 | CE / UL / ATEX |

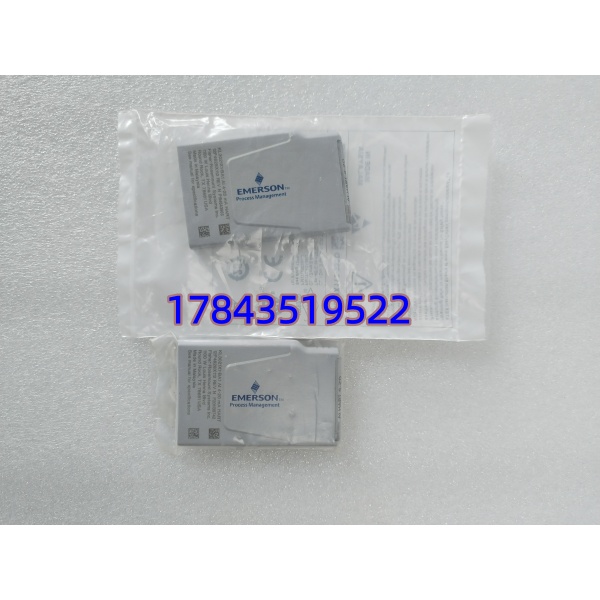

SE4303T01.
入库质检全流程
- 入库溯源：核对艾默生原厂标签、序列号、批次；外观无划痕、连接器洁净。
- 通电老化：接入 DeltaV 测试机架连续 24 小时运行，监测 12 路信号稳定性。
- 精度校准：Fluke 信号源输入 4/12/20mA，逐通道校验 16 位精度。
- HART 联动：挂接 HART 手操器，读写仪表参数、诊断信息，通讯正常。
- 封装出库：QC 签字、防静电袋密封、缓冲加固、贴合格标签；可提供测试视频 / 照片。
工控备件替换避坑要点
- 通道与信号类型别错：SE4303T01 是4-20mA+HART，别接到 0-10V 或 RTD 通道；曾有人接错导致信号溢出、仪表烧回路。
- HART 屏蔽单端接地：HART 线屏蔽层仅在控制室侧接地，现场浮空，否则引入地环流、通讯乱码。
- 热插拔有前提：支持热插拔，但同一机架一次只拔一块，避免总线波动；老固件版本建议断电更换。
- 供电别超压：24V DC 宽压但严禁超过 32V，现场波动大加稳压，防止过压击穿输入芯片。
- 型号别混淆：SE4303T01 是AI（4-20mA+HART）；SE4303T03 为 RTD、SE4304T01 为 AO，不可互换。
常见问题解答
Q1：SE4303T01 是什么模块？A：它是 DeltaV CHARM 系列12 路 4-20mA+HART 模拟量输入模块，用于现场压力、温度、液位等变送器信号采集，支持 HART 智能仪表通讯。
Q2：可以直接替换旧模块吗？要重新组态吗？A：同型号可直接替换，DeltaV 自动识别通道配置，一般无需重新组态；HART 地址与仪表匹配即可。
Q3：支持热插拔吗？A：支持热插拔（CHARM 架构），但建议单块操作、避免频繁插拔；老固件（<V5）建议断电更换更稳妥。
Q4：质保多久？全新原装吗？A：全新原装（New Surplus），非翻新；提供12 个月质保，可查序列号、原厂单据与质检报告。
Q5：和 SE4303T03/SE4304T01 有什么区别？A：=AI 4-20mA+HART；SE4303T03=AI RTD；SE4304T01=AO 4-20mA+HART，功能不同、不可互换。
