描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | KJ4110X1-BA1 |
| 系统适配 | 艾默生 DeltaV DCS 系统 |
| 通道配置 | 16 通道，离散输入 / 输出（DI/DO） |
| 工作电压 | 24VDC |
| 输出电流 | 每通道 2A |
| 隔离强度 | 通道与地之间 2500VRMS |
| 工作温度 | -40℃ ~ +70℃ |
| 安装方式 | DIN 导轨安装 |
| 尺寸 | 144×89×38mm |
| 防护等级 | IP20 |
| 接线方式 | 弹簧端子 / 螺丝端子 |
产品深度介绍

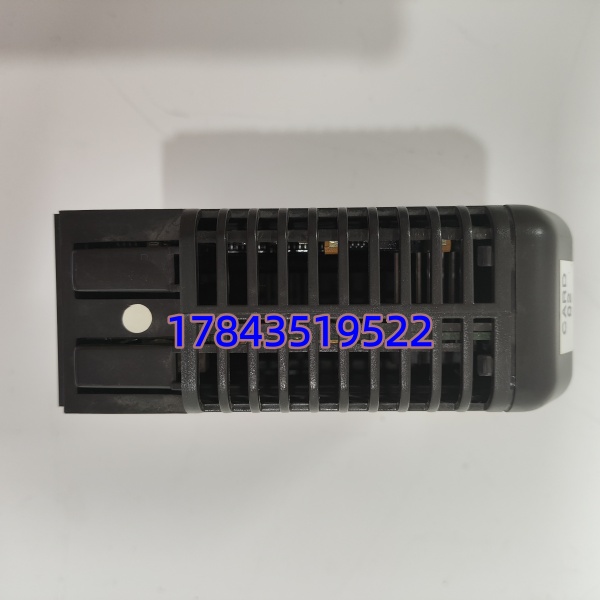

KJ4110X1-BA1 是艾默生 DeltaV 系统专用的离散 I/O 接线端子板，作为现场设备与 DCS 控制器的接口单元，负责 16 路 24VDC 数字信号的转接与隔离。模块采用工业级高强度塑料外壳，具备 2500VRMS 通道隔离能力，可抵御现场电气干扰，适配石化、电力等恶劣工况。
应用场景与行业案例
工程痛点
连续生产行业中，现场阀门、泵体、传感器等设备的数字信号需稳定接入 DCS，传统接线方式易出现松动、短路或干扰问题，导致信号丢失或系统误报，增加停机风险。
典型应用场景
- 石油化工 – 反应釜 / 精馏塔联锁控制接入电磁阀、限位开关等 DI/DO 信号，实现紧急停车与阀门联锁，隔离设计避免强电干扰。
- 电力行业 – 电厂辅机监控连接循环水泵、润滑油站的启停信号与状态反馈，保障辅机系统稳定，减少非计划停机。
- 冶金行业 – 高炉辅助设备控制适配高温、粉尘环境，连接风机、阀门等设备信号，抗干扰能力强，降低信号故障概率。
- 水处理 – 加药泵 / 曝气阀控制接入泵阀启停与状态信号，2A / 点带载能力满足常规执行器驱动需求，适配长期连续运行。
真实案例
去年 10 月，山东某化工企业 DeltaV 系统原接线端子老化，频繁出现信号波动，影响精馏塔稳定运行。原厂备件交期 6 周，停产损失风险高。我们提供全新原装 KJ4110X1-BA1，3 天到货，现场工程师 1 小时完成更换。模块 2500V 隔离性能有效抑制现场变频器干扰，信号恢复稳定，避免约 200 万元停产损失。后续该企业批量采购作为备件。
核心卖点与差异化
- 强隔离抗干扰：2500VRMS 通道隔离，适配变频器、电机等强干扰现场，减少信号异常。
- 高密度 16 通道：单模块集成 16 路 DI/DO，节省机柜空间，降低布线复杂度。
- 宽温工业设计：-40℃~+70℃稳定运行，适配户外机柜、高温车间等恶劣环境。
- 即插即用适配：专为 DeltaV 系统设计，直接匹配控制器 I/O 接口，无需额外转接。
- 质保与测试保障：全新原装，12 个月质保，出厂全通道功能测试，可提供测试报告
