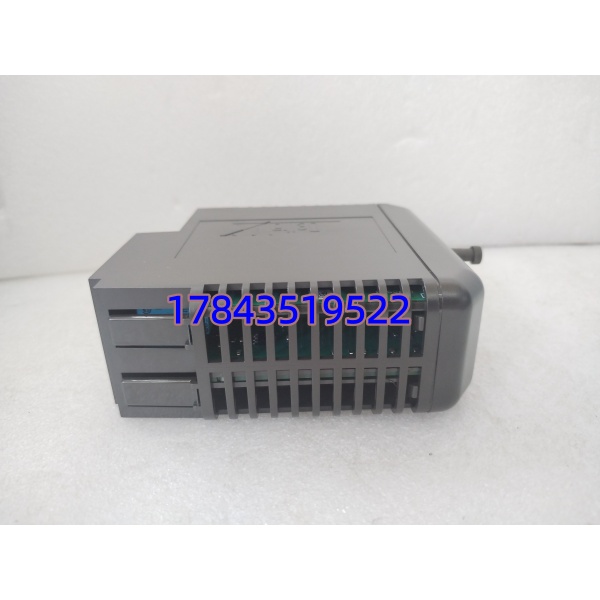

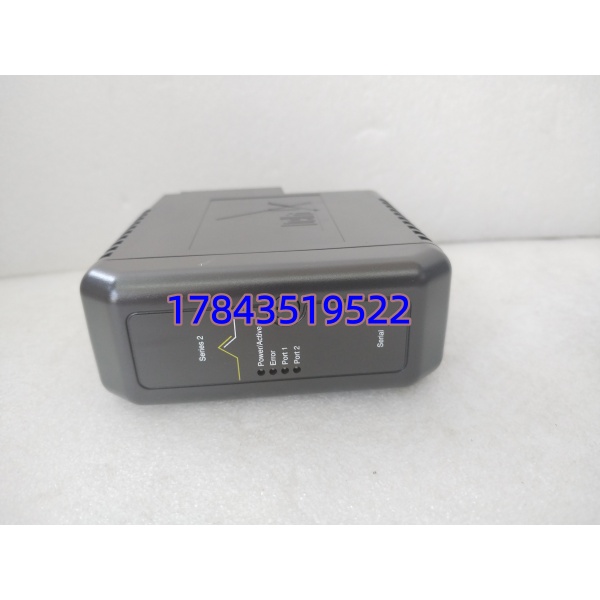

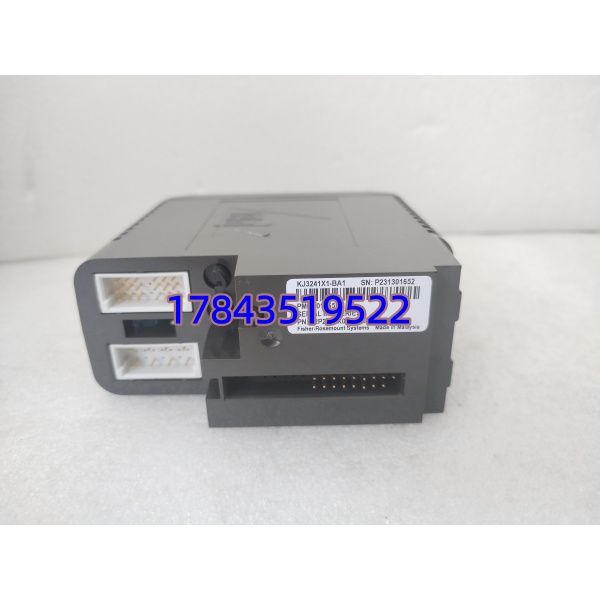

Emerson VE4036P2 是 DeltaV DCS 的 M 系列高性能冗余串口模块，专为关键过程工业设计，提供高可靠串行通讯链路。集成双独立接口卡（KJ3241X1-BA1）与冗余端子块（KJ3241X1-EA1），支持自动故障切换，通讯不中断。
支持 RS-232/422/485 物理层，兼容 Modbus RTU/ASCII 协议，可连接第三方 PLC、分析仪、仪表等串行设备。支持热插拔，在线维护无需停机；宽温设计（-40°C 至 + 70°C），适配化工、油气、电力等恶劣工况。
VE4036P2
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | VE4036P2（12P2506X032、KJ3241X1-BA1） |
| 品牌 | Emerson（艾默生） |
| 系列 | DeltaV M 系列冗余串行接口卡 |
| 端口配置 | 双端口冗余（2 路独立串口） |
| 物理接口 | RS-232/422/485（软件可配置） |
| 支持协议 | Modbus RTU、ASCII |
| 冗余切换 | 自动切换（无扰切换） |
| 热插拔 | 支持（在线更换） |
| 工作温度 | -40°C 至 +70°C |
| 电源 | 5VDC（本地总线供电） |
| 尺寸 (长 × 宽 × 高) | 107 × 41 × 105 mm |
| 重量 | 0.45 kg |
| 质保期 | 12 个月 |
技术避坑指南
1. 固件版本不匹配
- 问题：新模块固件与系统不兼容，导致通讯握手失败。
- 避坑：替换前记录原固件版本；采购时明确版本范围；必要时刷新固件。
- 案例：某项目因固件从 V2.6 升至 V3.0，Modbus 从站响应异常，回退版本后恢复。
2. 串口参数配置错误
- 问题：波特率、数据位、校验位与从站不一致，通讯超时。
- 避坑：更换前拍照记录旧模块参数；新模块上机前复制配置。
- 警示：9600bps/8N1是默认配置，现场常为19200bps/8N1，务必核对！
3. 终端电阻设置错误
- 问题：RS-485 总线两端未接 120Ω 终端电阻，信号反射导致丢包。
- 避坑：总线两端模块终端电阻 ON，中间节点OFF；用万用表测量确认。
VE4036P2
常见问题解答 (FAQ)
Q1：VE4036P2 支持热插拔和冗余吗？
A：支持热插拔与双端口冗余。双接口卡互为备份，故障时自动切换，不影响通讯；在线更换单模块无需停机，适合连续生产场景。
Q2：和 VE4036 有什么区别？
A：VE4036P2 是冗余版（P2 = 双端口冗余），含 2 块接口卡 + 冗余端子块；VE4036 为单端口非冗余版，无自动切换功能，可靠性低。
Q3：支持哪些通讯协议？
A：支持Modbus RTU（主 / 从）、ASCII协议；物理层兼容 RS-232（短距离点对点）、RS-422/485（长距离总线型），可连接第三方仪表、PLC、分析仪。
