描述
产品深度介绍
VE4002S1T2B5 是艾默生 DeltaV 系统M 系列传统 I/O 架构的 32 通道高边数字输出模块，负责将控制信号转换为 24VDC 开关量，驱动电磁阀、电机接触器、报警指示灯等现场设备，广泛应用于化工、油气、电力等流程工业。
采用高边（High Side）固态开关设计，每通道最大 2A，具备短路 / 开路负载诊断，通道故障不影响背板；32 通道高密度设计，节省机柜空间；支持冗余配置，配合 DeltaV 冗余控制器实现高可用；宽温 – 40°C~+70°C、IP20 防护，适配恶劣工况。

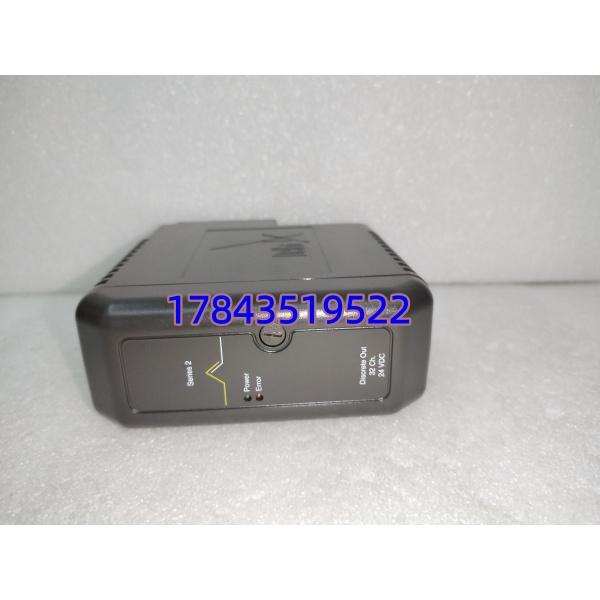

VE4002S1T2B5.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | VE4002S1T2B5（12P3275X022） |
| 模块类型 | 32 通道数字输出（DO） |
| 输出类型 | 高边（High Side）固态开关 |
| 输出电压 | 24VDC（场侧） |
| 输出电流 | 每通道最大 2A（单模块≤80W） |
| 通道数 | 32 通道（独立可控） |
| 保护特性 | 短路 / 过流 / 开路负载检测，通道自关断 |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨 / 标准机架安装 |
| 兼容系统 | DeltaV 全系列（v10 及以上） |
| 认证 | UL508、CSA、CE、ATEX Zone 2、IECEx |

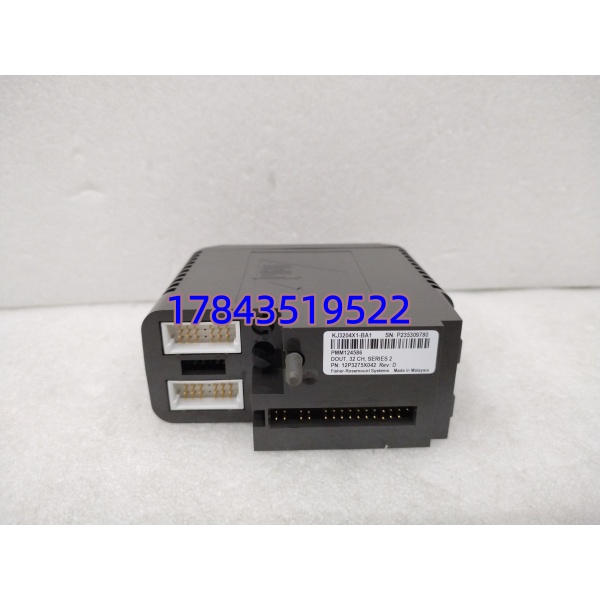

VE4002S1T2B5.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知工艺，做好停机或冗余切换准备。
- 佩戴防静电手环，在防静电垫上操作。
- 工具：十字螺丝刀、万用表、标签纸、手机（拍照）。
- 确认机架已断电，电容放电≥5 分钟。
阶段二：拆卸旧模块（10 分钟）
- 断电：断开模块 24VDC 场侧电源与背板总线。
- 解锁：松开模块上下固定卡扣，垂直拔出。
- 拍照记录：接线端子线号、模块序列号、插槽位置。
- 检查背板连接器，清理灰尘与氧化层。
阶段三：安装新模块（15 分钟）
- 核对型号VE4002S1T2B5，外观完好、无破损。
- 推入机架，对齐导轨，扣紧上下卡扣。
- 接线（高边输出）：
- 场侧：24VDC+ → 模块公共端，输出通道→负载 +
- 负载 – → 24VDC-（地）
- 扭矩：端子螺丝约 0.5N・m，避免过紧滑丝。
- 自检：接线牢固、无松动、绝缘良好。
阶段四：上电测试（10 分钟）
- 先合背板总线电源，模块 PWR 绿灯常亮为正常。
- 连接 DeltaV 软件，扫描识别新模块，核对固件版本。
- 下载通道配置，强制输出 ON/OFF，测试负载动作。
- 诊断测试：触发短路 / 开路，模块报故障并隔离通道。
- 运行 30 分钟无报警，记录序列号与更换时间。

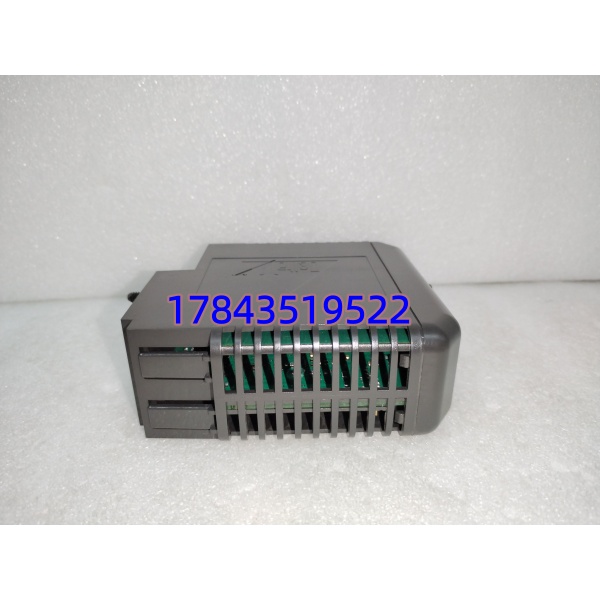

VE4002S1T2B5.
常见问题解答
Q1：VE4002S1T2B5 是高边还是低边输出？
A：高边（High Side）输出。模块内部接 24VDC+，输出端接负载正极，负载负极接地；可防止接地故障误动作，更适合 SIL 安全回路，是 DeltaV 主流 DO 设计。
Q2：支持热插拔吗？需要断电更换吗？
A：不支持热插拔。属于传统 M 系列 I/O，更换必须断电；带电插拔可能损坏背板连接器或模块，甚至导致系统异常。
Q3：和 VE4001S1T2B5 有什么区别？
A：主要是通道数与电流：
- VE4002S1T2B5：32 通道，每通道 2A
- VE4001S1T2B5：16 通道，每通道 5A前者适合多回路小负载，后者适合少回路大负载。
Q4：输出无动作，怎么排查？
A：按以下步骤：
- 测场侧 24VDC+/- 是否正常，空开未跳闸。
- 检查接线：高边公共端接 24VDC+，负载极性正确。
- 强制输出时模块 LED 是否亮，不亮则模块故障。
- 负载短路：断开负载，空载输出正常则排查负载。
