描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 1C31233G04（增强型触点输入 / SOE 卡） |
| 通道数 | 16 路隔离触点输入（干接点），带公共返回端 |
| 输入电压 | 板载 48VDC 辅助电源（最小 42V，最大 55V） |
| 时戳精度 | 1ms 高分辨率，SOE 事件顺序记录 |
| 响应时间 | 最大 7ms，触点防抖过滤（<3ms 忽略，>7ms 确认） |
| 输入电流 | 闭合时 4–8mA（典型 6mA） |
| 工作温度 | -20°C ~ +60°C（工业级宽温） |
| 隔离电压 | 500VAC 通道与背板隔离 |
| 通讯接口 | OVATION 背板总线，支持热插拔、冗余 |
| 尺寸 / 重量 | 约 121×52×70mm / 约 0.6kg |
| 安装方式 | OVATION 标准机架插槽安装 |
产品深度介绍

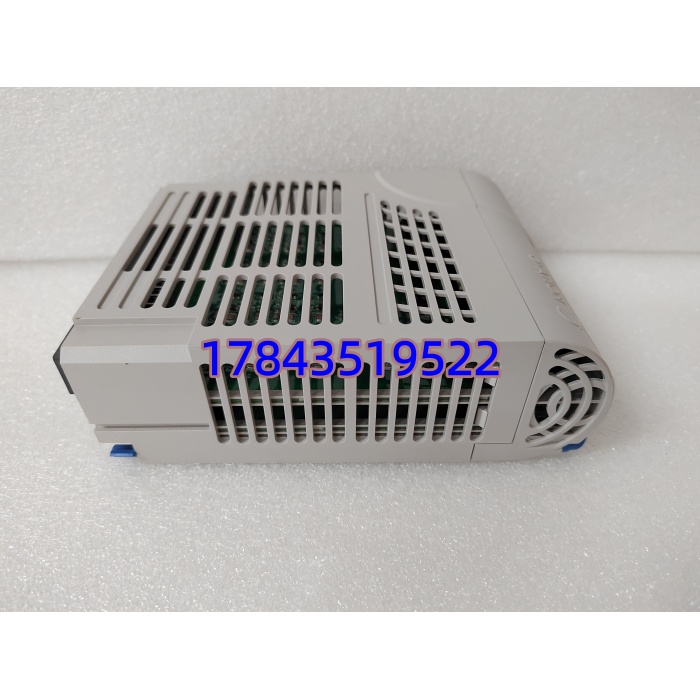

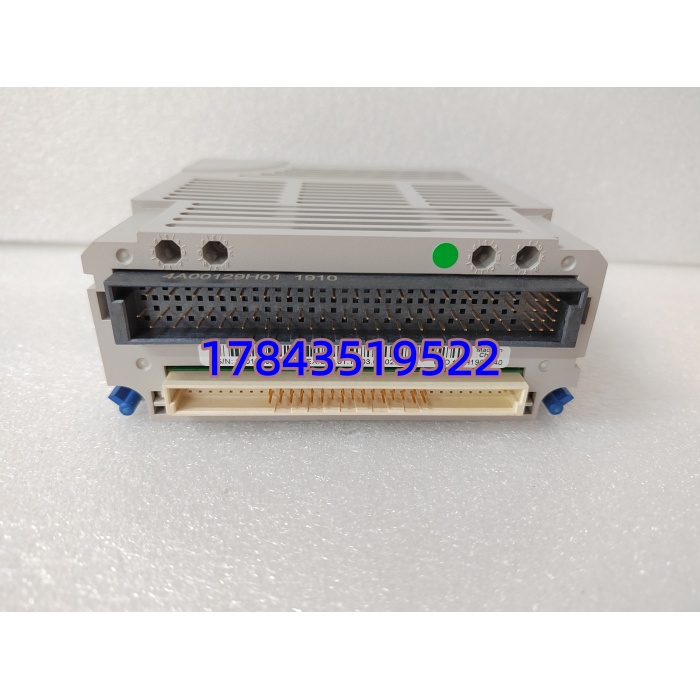

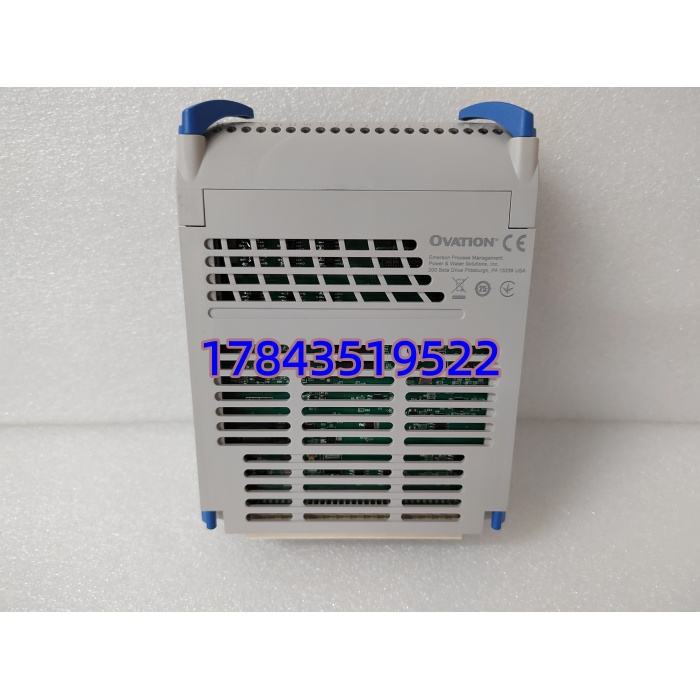

Emerson 1C31233G04（原 Westinghouse）是OVATION DCS 系统专用的 SOE 事件顺序输入卡，核心用于毫秒级离散事件捕捉与时序记录，是火电、石化等关键过程控制中事故追溯、故障分析、安全审计的核心卡件。
模块提供 16 路干接点输入，自带 48VDC 回路供电，无需外部电源；1ms 高精度时戳可精准记录开关动作先后顺序，解决传统 DI 卡 “同时动作” 无法区分的痛点；支持热插拔与在线更换，单卡故障不影响系统运行，适配连续生产场景。
应用场景与行业案例
工程痛点
普通 DI 卡无 SOE 功能，事件无精确时戳，事故后无法还原动作顺序；非隔离卡易受干扰，信号抖动导致误记录；无热插拔功能，更换需停机，影响连续生产。
典型应用场景
- 电力行业 – 火电厂 OVATION 系统锅炉、汽轮机、发电机的保护动作、联锁开关、阀门位置等事件时序记录，用于跳闸事故追溯与原因分析。
- 石油化工 – 炼化装置 ESD 系统紧急关断阀、安全栅、压力开关等安全回路事件的毫秒级记录，满足安监合规与事故审计要求。
- 油气行业 – 天然气压缩机组机组振动、温度、压力联锁触发顺序记录，精准定位首因故障，避免次生事故。
- 冶金行业 – 高炉 / 转炉联锁冷却水泵、煤气阀、安全门等关键设备状态时序捕捉，保障工艺安全与故障快速排查。
真实案例
案例：某 600MW 火电厂跳闸事故追溯2025 年，某机组突发跳闸，普通 DI 卡仅记录 “多个开关同时动作”，无法定位首因。更换 1C31233G04 后，1ms 时戳清晰显示 “磨煤机出口挡板先关闭→风压低联锁→锅炉 MFT 跳闸”，精准锁定挡板执行器卡涩故障，避免同类事故复发，减少停机损失超 800 万元。
核心卖点与差异化
- SOE 高精度时戳：1ms 分辨率，精准区分毫秒级事件顺序，事故追溯无盲区。
- 16 路隔离干接点：自带 48VDC 供电，无需外部电源，适配各类开关 / 阀门触点。
- 工业级抗干扰：500V 隔离、防抖过滤，耐受电磁干扰，信号稳定无抖动。
- 热插拔免停机：在线更换不中断系统运行，简化维护、减少停机时间。
- OVATION 原生适配：背板总线即插即用，无需额外配置，兼容全系列 OVATION 控制器。
