描述
产品深度介绍

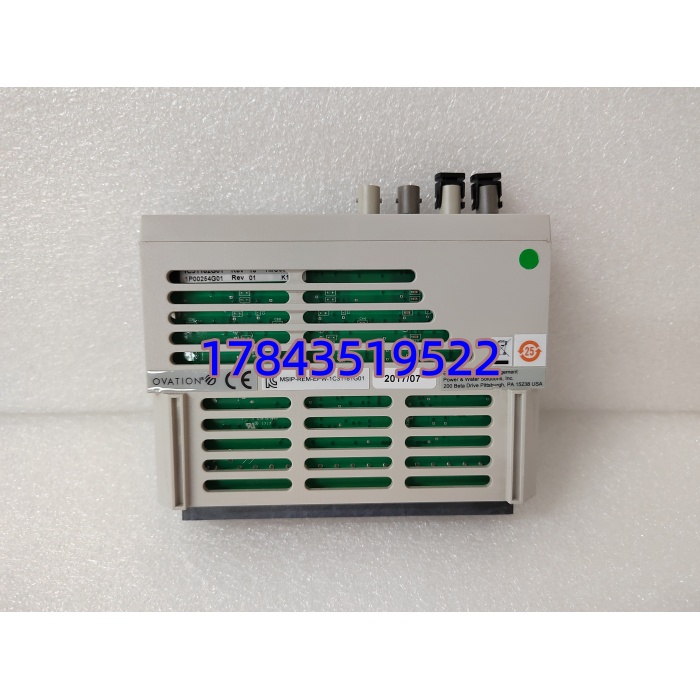

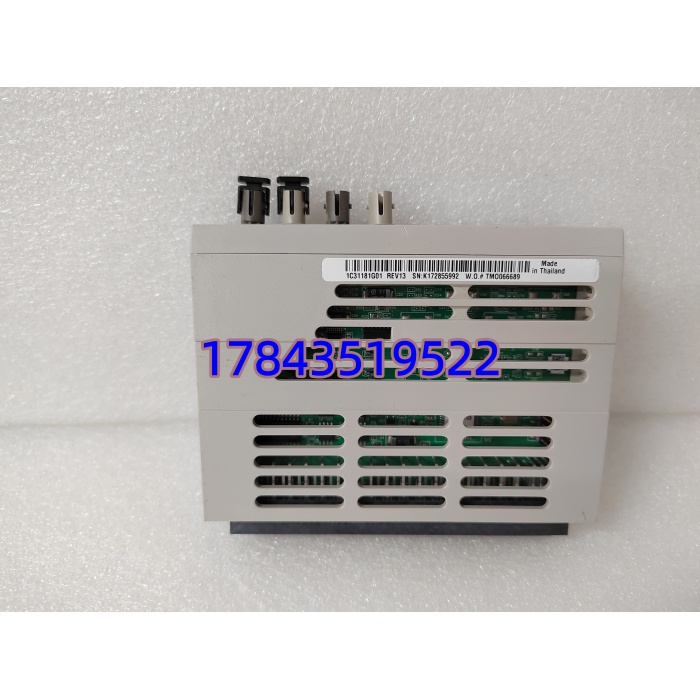

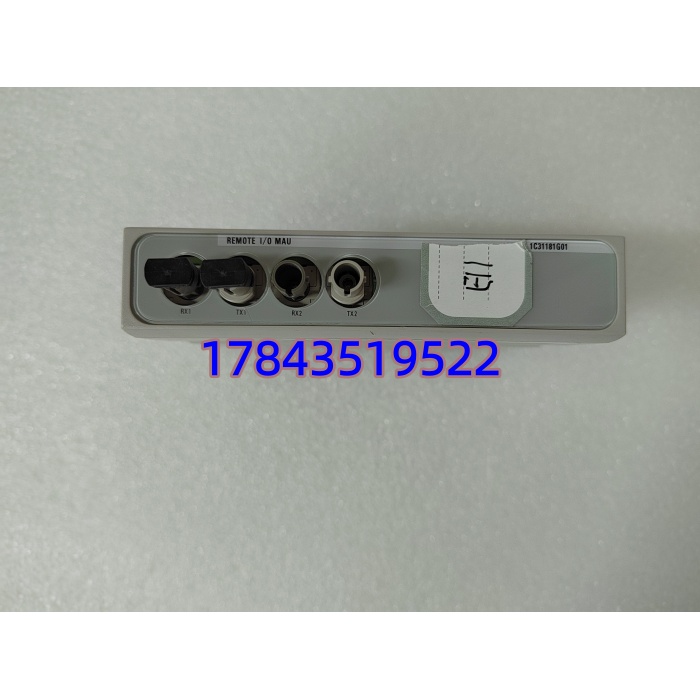

1C31181G01 是艾默生（Emerson）旗下 Ovation DCS 系统的远程 I/O 主单元（MAU），专为电厂、化工等大型流程工业设计。作为远程节点与中央控制器的桥梁，它负责采集现场压力、流量、液位等模拟信号，通过光纤或铜缆将数据高速传输至 Ovation 控制器。
模块支持 16 路模拟量输入，兼容 4-20mA 电流及 0-10V 电压信号，具备通道隔离与自诊断功能，可在恶劣工业环境下稳定运行，保障关键过程数据的精准采集与传输。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | 1C31181G01 |
| 品牌 / 系列 | Emerson Ovation（原西屋） |
| 通道配置 | 16 路模拟量输入 |
| 信号类型 | 4-20mA、0-10V、1-5V |
| 通讯接口 | Ovation 专用串行总线，支持光纤 / 铜缆（AUI） |
| 通讯速率 | 1 Mbps |
| 供电 | 24V DC ±15%，功耗≤5W |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（工业标准） |
| 尺寸 / 重量 | 约 96×96×35mm，约 0.5kg |
| 认证 | CE、UL、cUL |
| 维护特性 | 支持热插拔、LED 状态指示、自诊断功能 |
应用场景与行业案例
大型流程工业中，现场设备分散、信号传输距离远，1C31181G01 作为远程 I/O 节点核心，解决长距离信号衰减与干扰问题，保障 DCS 系统稳定运行。
典型应用场景
- 电力行业 – 火电 / 燃气电站采集锅炉、汽轮机的温度、压力、流量信号，远程监控关键参数，支持机组协调控制与联锁保护。
- 石油化工 – 炼化装置监测精馏塔、反应釜、管道压力 / 液位，长距离信号稳定传输，适配防爆、强电磁干扰环境。
- 油气输送 – 长输管线采集泵站压力、流量、温度，远程节点分布式部署，减少电缆铺设成本，提升系统可靠性。
- 水处理 – 大型污水处理厂监测曝气池液位、pH 值、溶解氧，远程 I/O 分散安装，适配潮湿、腐蚀性气体环境。
真实案例：某电厂 DCS 扩容项目
某 300MW 火电厂扩建脱硫系统，需新增远程 I/O 节点采集现场仪表信号。原系统为 Ovation DCS，要求兼容原有架构、支持热插拔、抗干扰能力强。
选用 1C31181G01 远程 MAU 模块，24 小时到货，直接接入现有光纤通讯网络；模块即插即用，无需修改主控程序，1 天完成调试并投运。后续该电厂新增 2 个远程节点，全部采用此型号，稳定运行 5 年无故障。
核心卖点与差异化
- 原生适配 Ovation DCS：与系统无缝集成，毫秒级数据同步，无需额外网关或协议转换。
- 高抗干扰设计：通道间电气隔离，共模抑制比＞80dB，适配电厂、化工强电磁干扰环境。
- 灵活通讯方式：支持光纤（最长 2km）或铜缆（最长 100m），适配不同现场布线需求。
- 热插拔免停机：支持在线更换模块，维护时间＜10 分钟，避免系统停机损失。
- 完善诊断与冗余：内置自诊断，故障自动上报；支持双通讯路径冗余，单点故障不影响运行。
