产品详情
・型号：MVME6100（整机配置 MV6100COMI，夹层板 PMCSPAN）・品牌：Emerson（原 Motorola）・系列：MVME6100 VME64x 单板计算机
规格参数
| 参数项目 | 参数说明 |
|---|---|
| CPU | MPC7457 PowerPC，主频 1.267GHz，带 AltiVec 协处理器SLAC Natio… |
| 内存 | DDR‑ECC SDRAM，最大 2GB；板载 ECC 纠错SLAC Natio… |
| Flash 存储 | 128MB 板载焊接 Flash，双 Bank 结构SLAC Natio… |
| VME 总线 | VME64x，Tsi148 桥芯片，支持 2eSST，带宽 320MB/s |
| 板载网口 | 两路千兆以太网 RJ45 |
| PMC 扩展 | 板卡本体 2 路 PMC‑X；加装 PMCSPAN 夹层板可额外扩展 2 路 PMC 模块 |
| 操作系统 | VxWorks、Linux，以原厂 BSP 手册为准SLAC Natio… |
| 板卡尺寸 | 6U VME 标准尺寸 |
| 供电 | VME 机箱背板供电，整机功耗约 25W |
| 工作温度 | 0℃～+70℃；宽温版本参数需核对原厂手册 |
| 防护等级 | IP00，仅限控制柜机箱内部使用 |
| 生命周期 | 原厂已停产，无全新现货；市场流通拆机测试备件 |
| 兼容边界 | MV6100COMI 属于完整整机配置编号；PMCSPAN 不能单独运行，必须装配在 MVME6100 上；固件、Bootloader 版本需要和用户应用镜像匹配，不能直接替换其他 MVME 系列（MVME5500 等） |
产品介绍

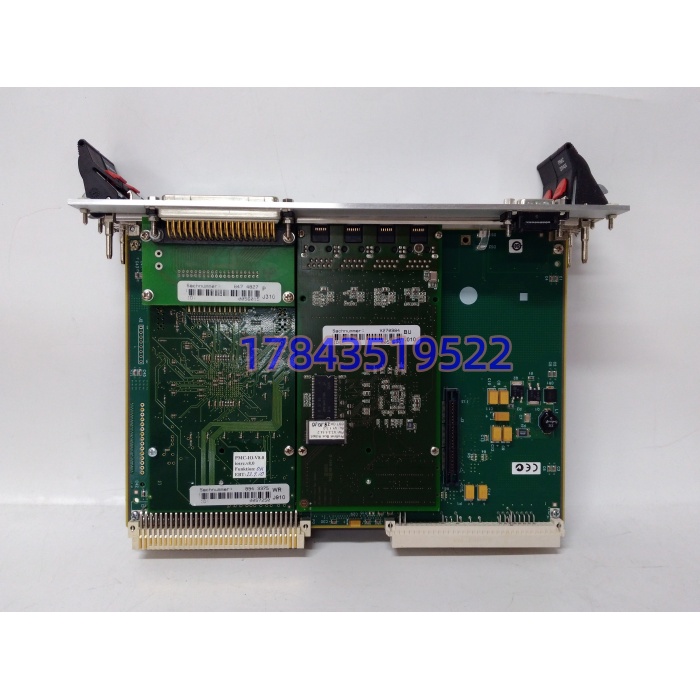

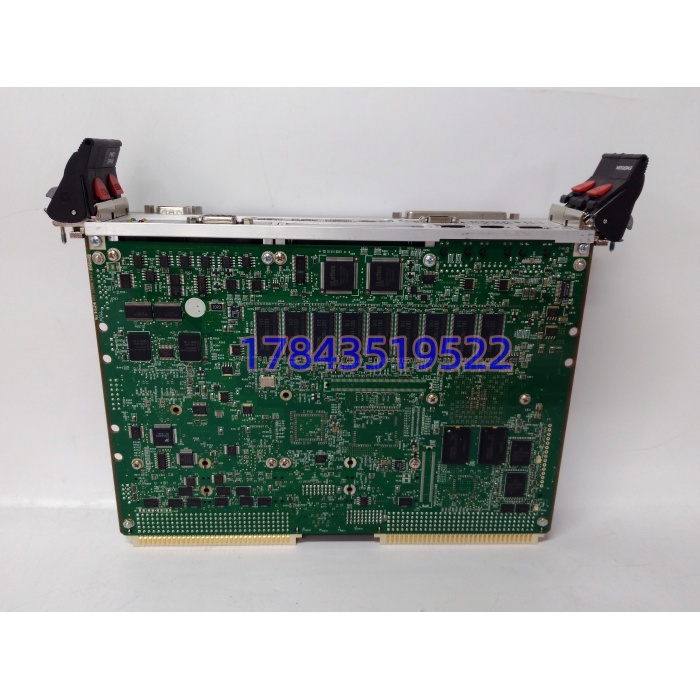

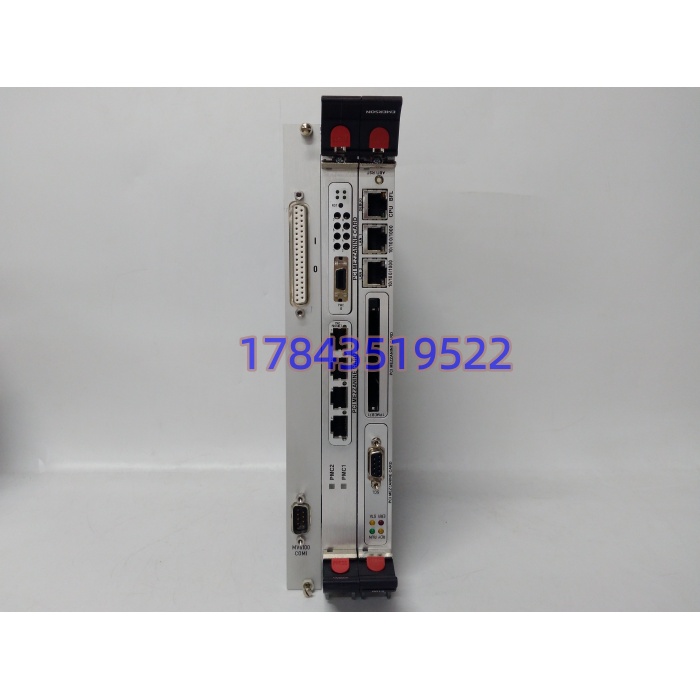

MVME6100 是 6U 规格 VME 总线主控单板计算机，MV6100COMI 是完整整机订货配置编号，PMCSPAN 是堆叠式 PMC 夹层扩展子板，用来增加 PMC 子卡挂载数量，不能脱离主 CPU 板独立工作。硬件运行实时操作系统，承担整套 VME 机箱的运算、总线管理、网络通讯任务，驱动机箱内全部 VME I/O 板卡。
坦白讲很多采购只核对外壳型号，忽略三点：第一 MV6100COMI 代表完整配置，内存、Flash、固件版本会有差异；第二 PMCSPAN 夹层板和主 CPU 板是成套绑定，分开采购容易出现 PCI 总线兼容性报错；第三不能直接拿 MVME5500 这类老型号直接代换，BSP 固件、应用镜像全部不通用。存量设备维修只能寻找同配置拆机备件。
应用场景与行业案例
这套主控一旦故障，整套 VME 机箱完全停止工作，全部 I/O 点位失效，设备直接停机。现场静电、背板浪涌、Flash 固件损坏是该硬件高频故障点。
- 电厂汽轮机 / 燃机老机组控制系统：整套控制逻辑运行在该板卡，硬件架构固化，更换硬件需要同步验证应用镜像。
- 轨道交通测试设备：VME 架构测试机柜，依靠 PMCSPAN 扩展多块 PMC 通讯子卡，夹层板缺失则扩展功能全部失效。
- 设备大修项目：备件到货优先离线上电，确认 MOTLoad 固件版本、内存容量，直接导入用户镜像做基础验证，避免到现场才发现版本不匹配拉长停机窗口。
我在现场遇到过一个案例。某电厂老 VME 控制系统 MVME6100 本体损坏，采购拿到一块 MVME6100 裸板，但是没有配套 PMCSPAN 夹层板。硬件上电可以启动系统本体，但是项目需要的 4 块 PMC 通讯子卡有两块识别不到。一开始怀疑 PMC 子卡全部损坏，反复排查才发现缺少 PMCSPAN 扩展夹层板。配齐整套 +PMCSPAN，固件版本核对完成，全部 PMC 子卡识别正常，设备投运。事后台账备注：该系统备件必须成套核对主 CPU 板、PMCSPAN 夹层板、固件版本。
