描述
产品深度介绍
KJ4110X1-EA1 是艾默生 DeltaV DCS 系统专用的工业级系统电源模块，负责为控制器、I/O 卡件及背板提供稳定 12V 直流电源，是整个控制系统的供电核心。采用宽电压输入设计（18.5–36VDC），适配工业 24V 直流母线，内置过流、过压、过热保护，可承受严苛工况冲击。
模块支持冗余并联，可双电源热备，单台故障不影响系统运行，显著提升 DCS 可用性。全金属外壳、IP30 防护、-40℃~+70℃宽温设计，适配化工、油气、电力等流程工业环境。

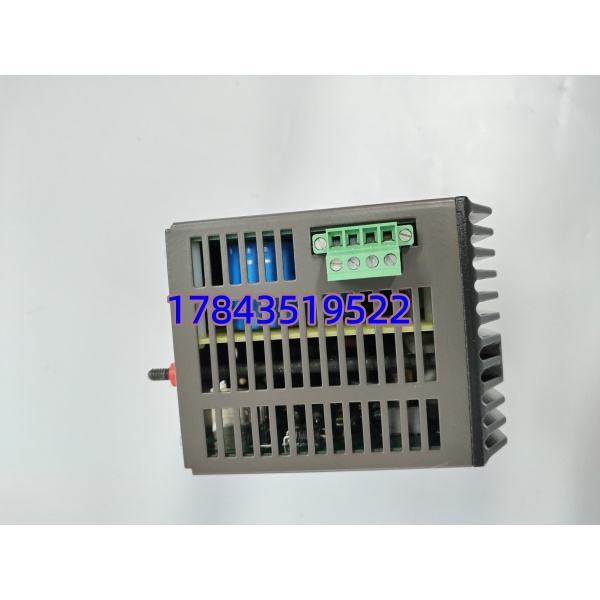

KJ4110X1-EA1.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | KJ4110X1-EA1（12P1878X032） |
| 输入电压 | 18.5–36VDC（典型 24VDC） |
| 输出电压 | 12VDC（单路） |
| 输出电流 | 5A（连续） |
| 额定功率 | 60W |
| 保护特性 | 过流、过压、过热、短路保护 |
| 工作温度 | -40℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP30 |
| 安装方式 | 标准机架安装（310×230×85mm） |
| 重量 | 约 2.5kg |
| 适用系统 | Emerson DeltaV DCS 全系列 |

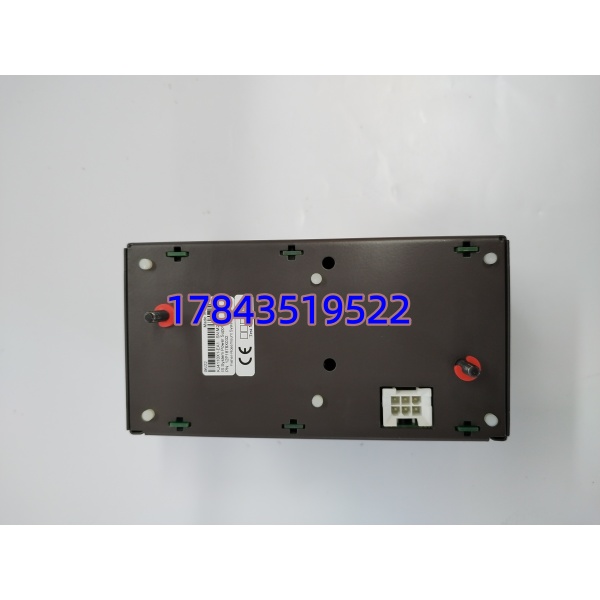

KJ4110X1-EA1.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知工艺，做好停机或冗余切换准备。
- 佩戴防静电手环，在防静电垫上操作。
- 工具：十字螺丝刀、万用表、扎带、手机（拍照）。
- 确认机架已断电，电容放电≥5 分钟。
阶段二：拆卸旧电源（15 分钟）
- 断开输入侧 24VDC 电源线、输出侧 12V 母线。
- 松开模块前后固定螺丝，从机架抽出。
- 拍照记录：接线端子线号、模块指示灯状态。
- 检查机架导轨与连接器，清理灰尘与氧化层。
阶段三：安装新模块（15 分钟）
- 核对型号KJ4110X1-EA1，外观完好、无破损。
- 推入机架，对齐导轨，拧紧前后固定螺丝。
- 接线：
- 输入：24VDC+ → L+，24VDC- → L-
- 输出：12V+、12V- 接系统母线
- 扭矩：端子螺丝约 0.5N・m，避免过紧滑丝。
- 自检：接线牢固、无松动、绝缘良好。
阶段四：上电测试（10 分钟）
- 先合输入侧 24VDC 空开。
- 指示灯：PWR 绿灯常亮表示输出正常。
- 万用表测输出：12VDC±5% 为合格。
- 带载测试：启动机架，控制器 / I/O 卡件正常上电。
- 冗余测试（如有）：断开主电源，备用电源自动切换。
- 运行 30 分钟无报警，记录序列号与更换时间。

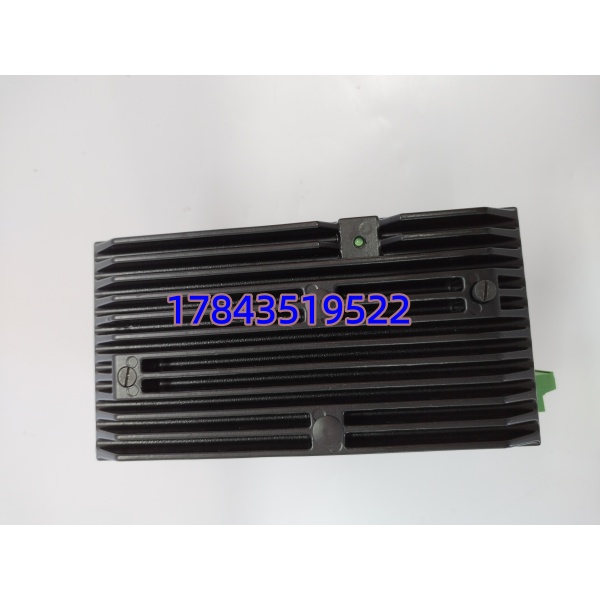

KJ4110X1-EA1.
常见问题解答
Q1：KJ4110X1-EA1 是交流还是直流电源？
A：直流输入、直流输出。输入 18.5–36VDC（工业常用 24VDC），输出稳定 12VDC/5A，专为 DeltaV 机架供电设计，非 AC 输入型。
Q2：支持冗余吗？怎么并联？
A：支持冗余并联。两台同型号电源输出端并联，共用输入 24VDC；系统自动均流，单台故障时另一台自动承担全部负载，无需停机更换。
Q3：和 KJ4110X1-EA2 有什么区别？
A：主要是输出电流与功率：
- KJ4110X1-EA1：12V/5A/60W
- KJ4110X1-EA2：12V/10A/120WEA1 用于标准单机架，EA2 用于多 I/O 扩展机架。
