描述
产品详情
・型号：KJ3242X1‑BK1，部件号 12P4711X052・品牌：Emerson・系列：DeltaV S‑Series
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件标识 | KJ3242X1‑BK1，部件号 12P4711X052 |
| 通讯协议 | Foundation Fieldbus H1（IEC61158‑2），31.25kbps |
| 总线端口 | 2 路独立 H1 总线端口 |
| 背板供电 | 12VDC LocalBus，300mA，取自 I/O 载体底板 |
| 现场回路 | 9‑32VDC，单端口 12mA 输出，兼容 FISCO 防爆规范 |
| 隔离耐压 | 2.5kV RMS，通道对地隔离 |
| 环境涂层 | ISA‑S71.04‑1985 G3 防腐涂层，适配化工腐蚀性柜体环境 |
| 工作温度 | -40℃ ~ +70℃（控制柜内，以原厂手册为准） |
| 存放温度 | -40℃ ~ +85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 抗冲击振动 | 10g 半正弦 11ms 冲击；5‑150Hz 振动耐受（以原厂手册为准） |
| 防护等级 | IP20，机柜内部安装 |
| 生命周期 | 原厂已停止新品生产，流通库存 / 拆机备件 |
产品介绍

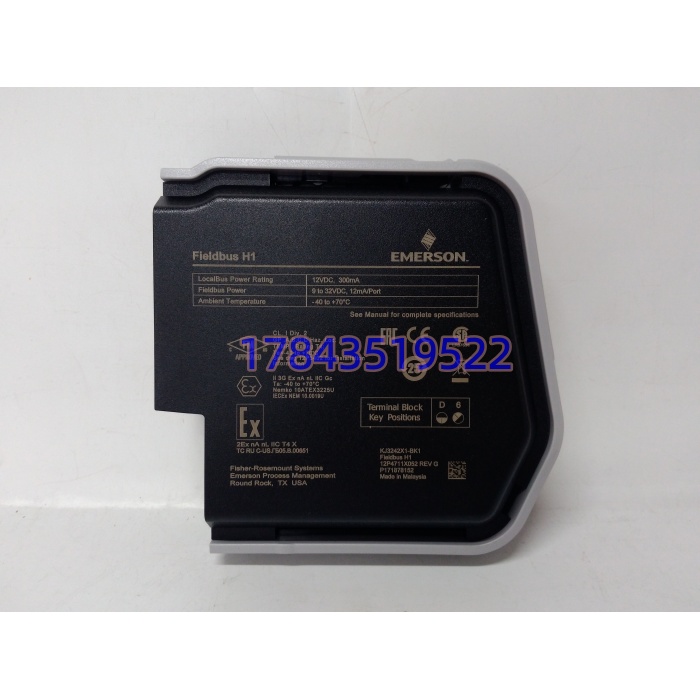

KJ3242X1‑BK1（12P4711X052）是 DeltaV S‑Series 平台 FF‑H1 总线卡，插装在 S 系列 I/O 载体底板上，作为 FF 总线主站，对接现场 H1 总线网段下的压力、温度变送器以及智能阀门定位器，在双绞线同时传输过程数值、阀门诊断、设备报警等数字信息。
坦白讲，现场踩坑不少，同外观 S 系列通讯卡还有其他型号，固件版本需要匹配 DeltaV 系统软件版本，版本不匹配会出现网段间歇性丢设备。市面货源多为拆机备件；高频故障：H1 端口收发芯片损坏、背板金手指氧化；模块指示灯正常，不代表两路 H1 端口都可以正常收发总线报文。模块不能脱离 S 系列载体底板独立运行。
应用场景与行业案例
痛点切入：我在现场遇到过，这块卡一旦故障，对应网段下全部 FF 智能仪表失联，回路只能切至手动操作。很多炼化、化工装置还在运行老版本 DeltaV 系统，原厂不再提供硬件交付；备件固件版本和系统不匹配，会出现时断时续的网段故障，排查周期很长。
典型场景
- 石油炼化 DeltaV 控制系统：FF 总线网段智能变送器、阀门定位器通讯。
- 煤化工装置：现场 FF‑H1 总线设备接入 DCS 系统，读取设备诊断信息。
- 精细化工、制药工厂：防爆区域 FF 总线仪表数据采集。
- 海上平台存量 DeltaV 系统维护：G3 防腐环境下总线通讯扩容与备件替换。
真实案例某炼化装置 DeltaV 系统，其中一路 FF‑H1 网段仪表频繁离线报警。维护人员直接更换一块拆机 KJ3242X1‑BK1，上电后模块指示灯正常，但是网段设备依然间歇性丢失。核对备件固件版本，发现备件固件版本高于现场 DeltaV 软件支持版本。更换固件版本匹配的 KJ3242X1‑BK1（12P4711X052）备件，重新下载总线网段组态，完成网段电压、信号质量测试，仪表离线报警彻底消除。事后运维定规矩：该型号备件入库，完整核对型号部件号，登记固件版本，上机前确认和 DeltaV 系统版本兼容。
