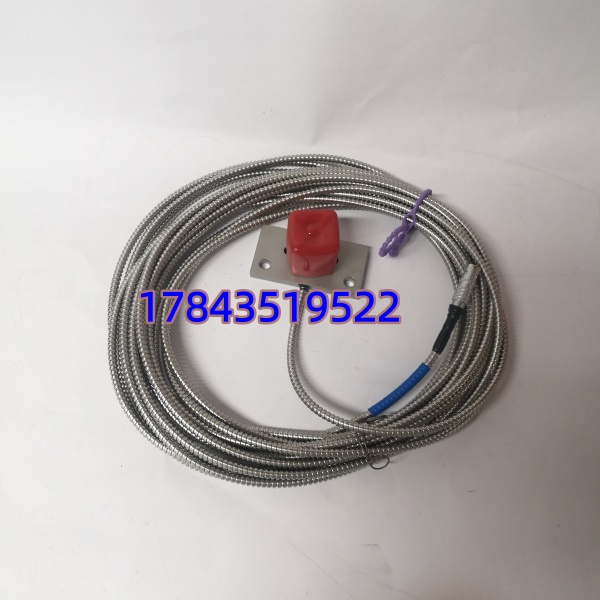

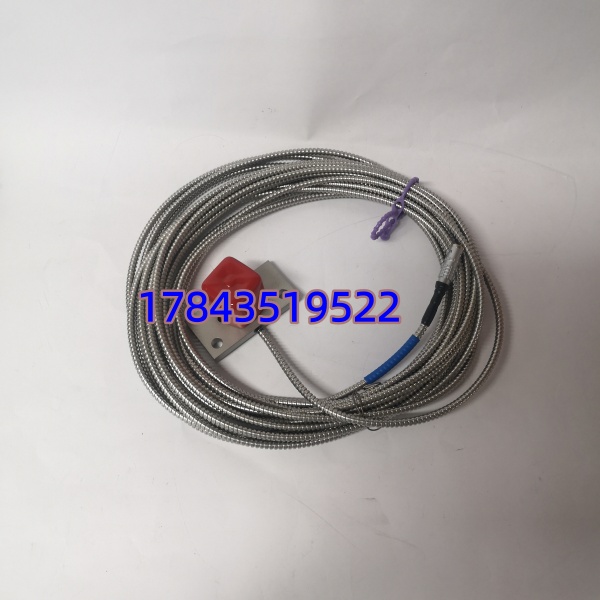

Emerson EPRO PR6426/010-140+CON021/916-200 | 32mm 电涡流传感器

描述

关键技术规格

1）探头 PR6426/010-140

• 探头直径：32 mm
• 静态量程：±4.0 mm
• 标准气隙：约 5.5 mm
• 灵敏度：2 V/mm（±1.5%）
• 频率响应：0～10 kHz（-3dB）
• 工作温度：-35°C ～ +180°C
• 短时耐温：最高 200°C（<4h）
• 轴径要求：≥ 200 mm
• 防护等级：IP67
• 外壳材质：316 不锈钢 / 哈氏合金 C-276
• 电缆长度：标配 1m（可定制铠装延长线）

2）前置器 CON021/916-200

• 频率范围：0～20 kHz（-3dB）
• 上升时间：< 15 μs
• 供电：-23VDC ～ -32VDC
• 输出：-4V～-20V（对应量程）
• 工作温度：-30°C ～ +100°C
• 防护等级：IP20（控制柜内）
• 重量：约 120g
• 安装：面板安装，4×M5 螺丝

产品深度介绍

PR6426/010-140+CON021/916-200是 Emerson EPRO 旗下大型涡轮机械专用电涡流监测成套，广泛用于火电 / 燃机、压缩机、风电主轴等关键设备的轴振动、轴向位移、偏心度、转速 / 键相非接触测量。

• 探头32mm 大直径，信号稳定、抗干扰强，适合大轴径（≥200mm）机组；
• 前置器宽频响应（20kHz），可捕捉高频振动与冲击，满足故障诊断需求；
• 整套出厂标定，现场无需调试，直接替换即用；
• 符合API 670与SIL2，适配主流 TSI 系统（如 AMS 6500、Bently 3500）。

应用场景与行业案例

典型应用

• 火电 / 燃气轮机：轴振、轴向位移、偏心监测，保护机组安全运行；
• 离心压缩机：高速转子振动与位置监测，避免喘振与摩擦故障；
• 风电主轴 / 齿轮箱：低速重载轴位移与振动监测，提前预警轴承故障；
• 工业泵 / 风机：关键旋转部件状态监测，降低非计划停机风险。

真实案例

某 600MW 火电机组大修后，#2 轴承轴振漂移、数据跳变，原传感器老化且无备件，停机日损失超 50 万元。采用PR6426/010-140+CON021/916-200整套替换：

1. 安装探头，设定气隙 5.5mm；
2. 前置器接线，接入 TSI 系统；
3. 通电校验，振动数据稳定、线性良好；
4. 开机运行，轴振由 120μm 降至 45μm，问题彻底解决，机组稳定运行至今。

质量透明化检测流程

1. 原厂核验：核对序列号、出厂标定证书、装箱单，渠道可追溯；
2. 外观检查：探头无变形、电缆无破损、接头完好无氧化；
3. 静态标定：标准间隙测试，灵敏度误差≤±1.5%；
4. 动态测试：振动台模拟，频率响应与线性度达标；
5. 高温老化：85℃高温运行 24 小时，信号无漂移；
6. 绝缘测试：电缆绝缘≥10MΩ，抗干扰达标；
7. 包装出货：防静电 + 防震包装，附测试报告与质保卡。
