描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | A6140，物料号 9199-00058 |
| 功能定位 | 轴偏心（偏摆）测量 + 相位参考信号生成 |
| 通道配置 | 2 通道（涡流探头输入） |
| 供电 | 24VDC ±10%，最大 500mA |
| 传感器适配 | 6422/6423/6424/6425 涡流探头 + CON011/021/041 驱动器 |
| 频率响应 | 1Hz~2kHz（可编程滤波） |
| 输出信号 | 0/4-20mA、0-10V、缓冲 / 比例输出 |
| 精度 | 非线性 < 0.1%，温漂 20ppm/°C |
| 自检功能 | 硬件 / 电源 / 温度 / 传感器 / 线缆状态监测 |
| 工作温度 | -20℃ ~ +60℃ |
| 尺寸（高 × 宽 × 深） | 128.4×30×160 mm（3U 单插槽） |
| 重量 | 约 320g（净重） |
| 合规标准 | API 670、CE、UL |
产品深度介绍

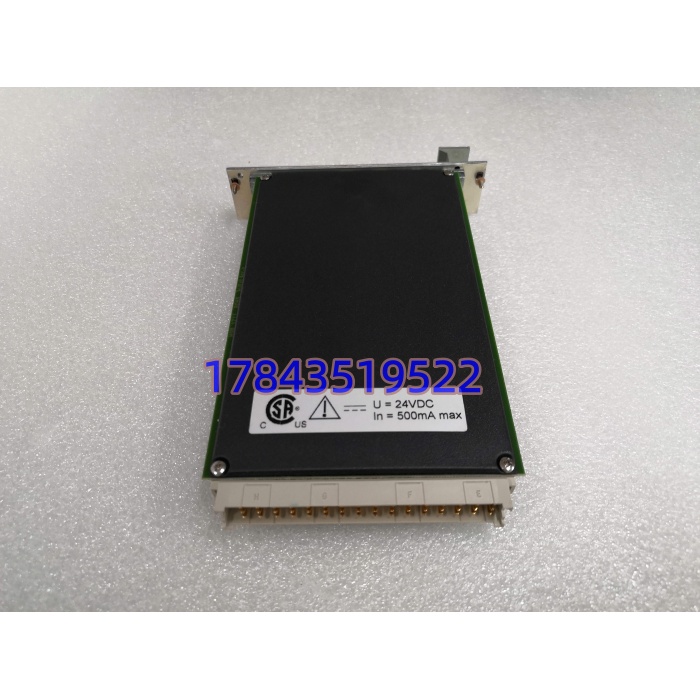

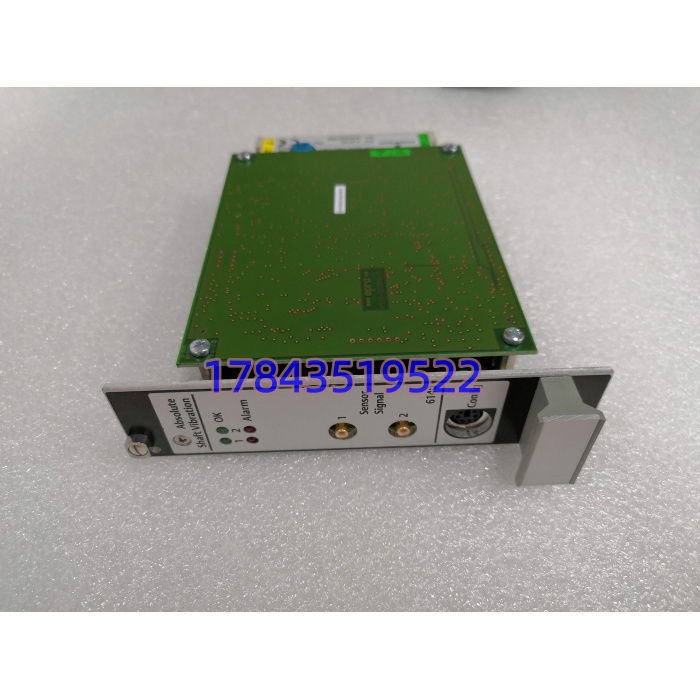

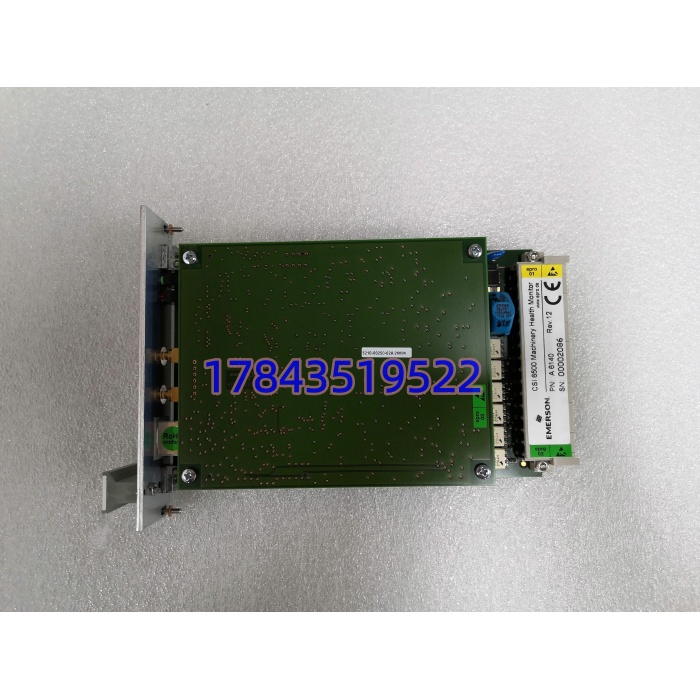

A6140（9199-00058）是艾默生 AMS6500 系统的高精度双通道轴偏心与相位参考监测模块，专为关键旋转机械设计，可实时监测轴弯曲、热变形、不对中、内部碰摩等早期故障。
模块采用3U 单插槽紧凑设计，支持热插拔，适配机柜高密度部署；直接接入涡流探头，生成稳定相位参考信号，支撑同步振动分析，符合 API670 机械保护标准，广泛用于汽轮机、压缩机、发电机等设备
应用场景与行业案例
工程痛点
高速旋转机械（如汽轮机）轴偏心、热弯曲等隐性故障，普通振动模块无法捕捉；相位参考信号不稳，导致故障诊断误判，易引发非计划停机，损失巨大。
典型应用场景
- 电力行业 – 汽轮发电机组监测轴偏心、热弯曲，生成相位参考信号，预警轴系不对中、碰摩，保障机组安全运行。
- 石化行业 – 离心压缩机实时监测轴偏摆，同步分析振动相位，提前预警喘振、轴弯曲，避免生产线停摆。
- 冶金行业 – 高炉风机 / 烧结机适配高温、高粉尘环境，监测轴振动与偏心，提前预警轴承失效、轴变形，降低维护成本。
- 水电行业 – 水轮发电机组监测水轮机轴偏心与相位，识别水力不平衡、轴承故障，保障机组长期稳定运行。
真实案例
某电厂 600MW 汽轮机组原用旧款监测模块，轴偏心数据波动大、相位信号漂移，多次出现故障误报；且模块体积大，机柜空间紧张。
更换 全新原装 A6140（9199-00058） 后：
- 双通道高精度测量，偏心数据稳定，相位信号无漂移，故障预警准确率 100%
- 3U 单插槽设计，节省 50% 机柜空间，支持热插拔，更换无需停机
- 连续运行 30 个月零故障，维护工作量减少 80%
- 避免 2 次非计划停机，年节省损失超 500 万
