描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 采集通道数量 | 16 路无源接点数字输入 |
| 信号回路电压 | 24 VDC ±15%，回路电流 5–10 mA |
| SOE 时间分辨率 | ≤1 ms，精准记录设备跳变时序 |
| 前端通讯接口 | QIO 内网、Remote1、Remote2 三通道以太网 |
| 背板总线 | Ovation 私有并行 I/O 背板总线 |
| 整机功耗 | ≤2 W，背板统一取电 |
| 通道隔离 | 单通道独立光电隔离，耐压 2500 Vrms |
| 配套端子底座 | 1X00029H01 标准 Ovation I/O 底座，不可混用其他底座 |
| 工作环境温度 | -20 ℃ ~ +70 ℃ |
| 环境湿度 | 5% ~ 95%，无冷凝 |
| 外形尺寸 | 127 mm × 62 mm × 162 mm |
| 整机重量 | 0.34 kg |
| 同系列升级型号 | 5X00226G03，硬件时序优化，新版控制器专用 |
| MTBF | ＞125,000 小时 |
| 认证标准 | CE、UL，满足 IEC 61000-4 工业电磁兼容规范 |
产品深度介绍

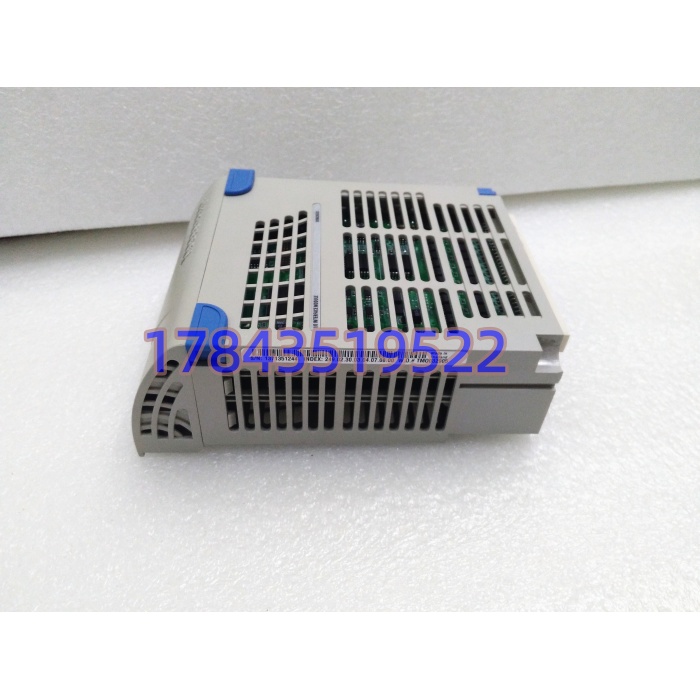

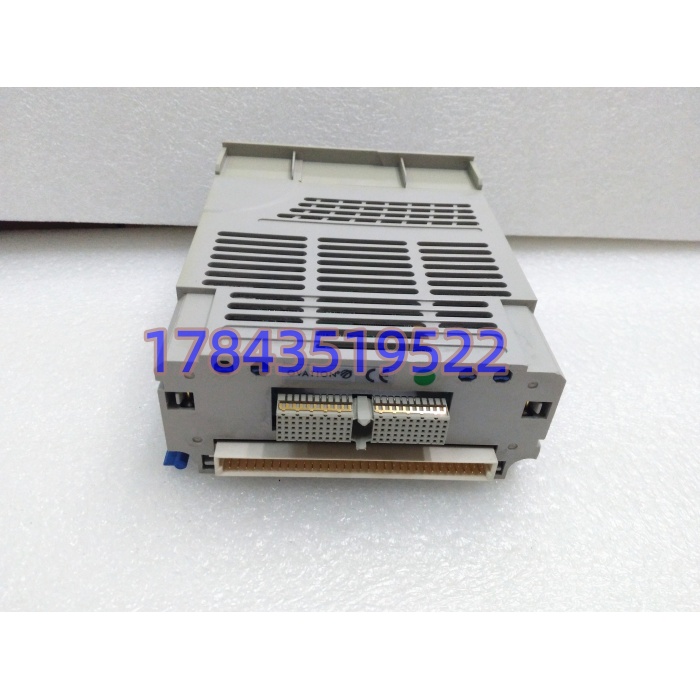

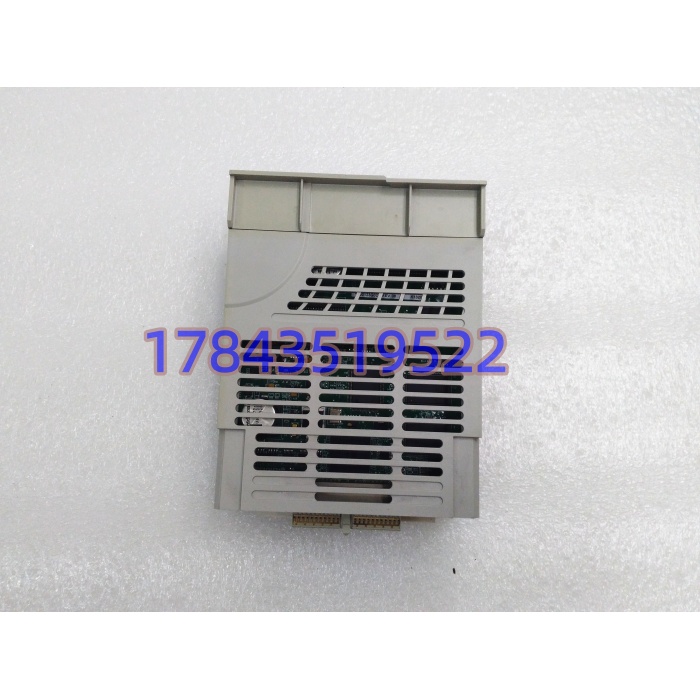

5X00226G02 是西屋 Ovation DCS 专用 SOE 事件输入卡件，配套 1X00029H01 端子底座使用，国内火电发电机组、化工自备电厂大量配套。专门采集断路器、辅机保护、阀门限位等无源接点信号，毫秒级打上时间戳上传控制器，用于机组跳闸、设备故障后的事故时序追溯，是电厂故障分析不可或缺的核心备件。
模块采用独立通道光电隔离设计，汽机房变频器、大功率接触器强干扰环境下不会出现信号误跳、时序错乱。三以太网口可做一主两备冗余组网，单模块故障不影响整站其他 I/O 采集。硬件自带硬件时序缓存，瞬时电网波动、短时断网不会丢失接点变位记录。原厂 G02 版本适配老款 Ovation 控制器，直接替换需核对系统固件，升级 G03 版本必须同步修改上位机组态。出库全部接入 Ovation 仿真机架连续 24 小时带载打点测试，完整校验 SOE 时序精度，筛除隐性通道故障。
常见问题解答
- 老哥，5X00226G02 能不能单独上机，必须配底座吗？不能单独使用，必须搭配 1X00029H01 专用 I/O 底座成套安装，底座承载现场 16 路接点线缆接线，模块与底座通过背板总线交互，裸板直接插机架会全通道报故障、无信号采集。采购务必确认配套底座。
- G02 和 G03 后缀版本可以直接互换吗，会出什么问题？外形、插槽尺寸完全一致，但底层时序处理逻辑、总线校验规则不同，直接替换后 SOE 时序错乱、部分通道丢失变位信号，故障追溯数据完全失效。拆机前记录原模块后缀版本，下单同步告知，可提前匹配对应固件。
- 这块 SOE 模块支持不停机热插拔更换吗？冗余控制器架构下可带电插拔；单 CPU 无冗余机架，更换前需要屏蔽对应 16 路采集点位，防止插拔扰动触发误报警。现场见过电工未屏蔽点位直接换板，全厂 SOE 历史记录紊乱，花 3 小时重新校验时序。
- 更换新模块需要重新下载整套系统程序吗？仅需重新下载该卡件的 IO 点位分配与 SOE 采集配置，整机控制逻辑无需重下。但拆装前必须导出 SOE 时序组态备份，缺失配置会出现所有接点无变位上传。
- 怎么区分全新原装和翻新维修件，有检测凭证吗？入库核验机身原厂序列号、外壳镭射 OVATION 标识；500V 摇表做通道绝缘测试，16 路全点位连续打点校验时序精度，出库附带完整测试报告与通电实拍视频。翻新件存在电路板补焊、金手指磨损、外壳划痕，入库全检筛除，支持远程视频开箱验货。
- 质保周期多久，接线短路烧毁能保修吗？全新原装质保 12 个月。人为接线正负极短路、未佩戴防静电手环拆装击穿隔离电路、长期超 70℃高温工况造成损坏不在质保范围；发货附带防静电操作、无源接点接线规范提示。
- 一块 5X00226G02 最多采集多少路保护跳闸信号？硬件固定 16 路独立无源接点通道，单台机组跳闸点位超过 16 路需要增配第二块模块，无法通过软件扩容通道数量，每一路接点都可独立在组态开启 / 关闭 SOE 时序记录功能。
