描述
产品详情

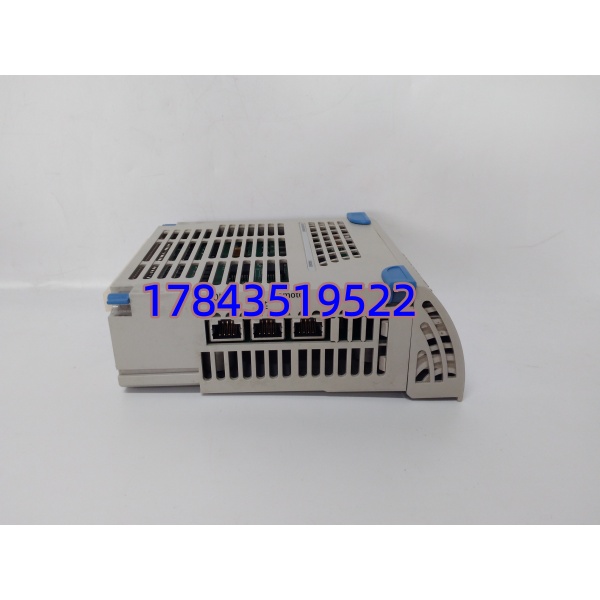

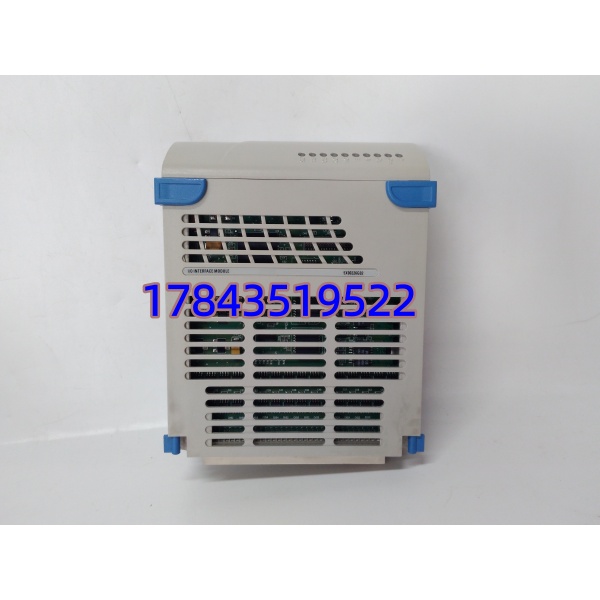

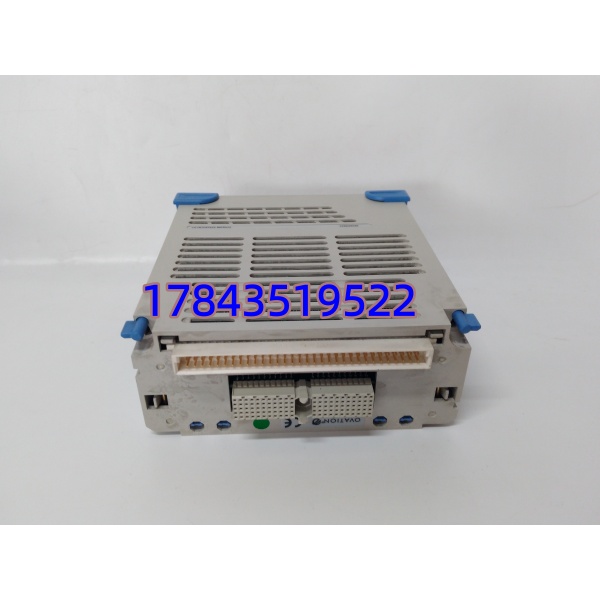

・型号：5X00226G02
・品牌：Emerson（原 Westinghouse）
・系列：Ovation DCS 远程 I/O 子系统
规格参数
| 参数项 | 参数指标 |
|---|---|
| 硬件定位 | 远程就地混合型模拟 I/O 接口单元 |
| 通道配置 | 2 路 4-20mA 模拟输入、2 路 4-20mA 模拟输出 |
| 转换精度 | 满量程 ±0.1%，13 位 DA/AD 转换 |
| 通道隔离 | 单通道对地 2000VAC 介质隔离 |
| 供电规格 | DC24V，整机典型功耗 2W |
| 通信接口 | 双 RJ45 10/100M 自适应以太网（QIO/Remote 双端口） |
| 通信协议 | Ovation 私有现场总线、TCP/IP |
| 额定工作温区 | -40℃ ~ +70℃ |
| 存储耐受温区 | -40℃ ~ +85℃ |
| 电磁兼容 | IEC 61000-6-2、IEC 61000-6-4 工业 EMC 标准 |
| 安装方式 | 35mm 标准 DIN 导轨卡扣安装 |
| 整机尺寸 | 132×61×23mm，净重 0.34kg |
| 板载诊断 | 环路断线、过流、网链路故障 LED 指示灯 |
| 固件适配要求 | DPU 系统固件 R3.5 及以上完整支持环路自诊断 |
| 合规认证 | CE、UL 工业安全认证 |
产品介绍
（随机切入策略：F 历史生命周期验证） 这套 5X 系列远程 I/O 模块自 2008 年批量配套 Ovation 机组上线，至今服役超 18 年的火电、化工装置不在少数，运维人员常年反馈，集中式机架方案要敷设数百米屏蔽电缆，而该模块直接装在就地仪表旁，线缆成本能压缩六成以上。严格来说，固件低于 R3.5 版本时，模块 4-20mA 断线预报警功能会被屏蔽，仅能实现基础信号收发，采购备件前必须核对站内 DPU 系统固件版本。
根据 Emerson 官方生命周期公告，该型号 2021 年终止原厂全新生产，海外末次采购通道永久关闭，市面流通货源全部经过整机环路满载老化检测拆机件。锅炉给水调门、反应釜液位调节阀这类连续调节回路全部依托此模块输出控制信号，单块卡件故障会直接丢失 2 路监测、2 路调节点位；对比一次调节失控引发的降负荷损失，少量战略囤货占用流动资金具备明确正向 TCO，多数能源厂区将其划入 B 类缓冲库存。
应用场景与库存策略
痛点切入
绝大多数就地仪表柜仅单台配置 5X00226G02，无备用 I/O 单元冗余。模块输出驱动芯片或网口 PHY 电路损坏后，对应液位、压力测点与调节阀全部失控，中控失去远程调节手段。海外原厂备件调配周期普遍 12 周，跨厂区调拨最少预留 2 天停机窗口期，这段时间只能现场人员就地手动操作阀门，人工干预误差极易引发工艺波动超标。
典型场景与备货建议
- 火电厂锅炉给水、减温水就地仪表柜：承载液位采集、调门 4-20mA 输出，关联汽包水位保护；库存策略建议每台就地柜常备 1 块冷备件，每半年上机做环路老化测试。
- 炼化精馏塔、反应器远端仪表机柜：全年无大修窗口，备件采购周期不可控；与供应商签订寄售代管库存，降低自有资金占用。
- 垃圾焚烧电厂烟气脱硫就地控制柜：柜内湿度偏高，电路板腐蚀故障率偏高；每 3 套远端仪表柜额外储备 1 块战略备件。
- 自备电厂循环水、除盐水站就地控制单元：昼夜温差大、粉尘堆积，整机改造审批周期长；机柜旁预留 1 块备用件，故障时直接导轨替换。
真实案例
安徽某 2×300MW 热电厂 2025 年出现 5X00226G02 模拟输出驱动芯片烧毁故障，锅炉减温水调门失去远程控制，汽包水位测点同步离线。仓库仅储备集中式机架 AI/AO 子卡，无同款远程 I/O 单元，原厂全新货源交期 14 周，运维协调集团内闲置机组拆机备件往返耗时 3 天。期间运行人员 24 小时就地手动操作减温水门，一次水位大幅波动触发炉膛燃烧不稳告警。事后电厂更新库存方案，每台锅炉远端仪表柜配套 1 块 5X00226G02 备件，恒温干燥库房单独存放。
